 تعویض موتور تپتیک آیفون 8 پلاس
تعویض موتور تپتیک آیفون 8 پلاس

تعویض موتور تپتیک آیفون 8 پلاس

مرحله 1- پیچ های پنج سو

قبل از شروع ، باتری آیفون خود را زیر 25٪ تخلیه کنید.  باتری یون لیتیوم شارژ شده می تواند در صورت سوراخ سوراخ شدن باعث آتش سوزی و / یا منفجر شود.

قبل از جدا کردن قطعات آیفون، باتری باید زیر 25% تخلیه شود. یون لیتیوم باتری می تواند باعث آتش سوزی و یا انفجار شود اگر که به صورت اتفاقی سوراخ شود.

  • قبل از جدا کردن قطعات، آیفون را خاموش کنید.
  • دو پیچ پنج سو 3.4 میلیمتری که لبه پایینی آیفون است برداشته شوند.

باز شدن نمایشگر آیفون چسب ضد آب آن را به خطر می اندازد. قبل از هر کاری چسب جایگزین را آماده کنید تا از ورود هرگونه مایعی به آن جلوگیری شود.

مرحله 2- روش باز کردن

گرم کردن لبه پایین آیفون به نرم شدن چسب ایمنی صفحه نمایش کمک می کند و باعث می شود باز شدن آن راحت تر شود.

گرم کردن لبه پایین آیفون به نرم شدن چسبی که به نمایشگر متصل بوده کمک می کند، و به آسانی باز می شود.

  • از سشوار مو یا iOpener برای گرم کردم لبه پایینی آیفون استفاده کنید و برای اینکه چسب زیر آن باز شود حدود یک دقیقه آن محل را گرم کنید.

مرحله 3:

یک فنجان مکش را در قسمت پایین پنل جلویی ، درست بالای دکمه خانه قرار دهید.

  • فنجان مکشی را بر روی قسمت پایین پنل جلویی درست بالای دکمه home قرار دهید.

مطمئن شوید که فنجان مکشی روی دکمه home قرار نگیرد، زیرا مانع چسبیدن فنجان مکشی و گلس جلو می شود.

مرحله 4:

چسب ضد آب که صفحه را در جای خود نگه می دارد بسیار قوی است.  ایجاد این فاصله اولیه مقدار قابل توجهی نیرو می گیرد.  اگر مشکل زیادی برای باز کردن شکاف دارید ، گرمای بیشتری را وارد کنید و به آرامی صفحه را به سمت بالا و پایین صاف کنید تا چسب را ضعیف کنید تا زمانی که فاصله کافی برای وارد کردن ابزار خود ایجاد کنید.

  • فنجان مکشی را به بالا بکشید، و برای ایجاد فاصله ای بین پنل جلو و روکش عقب بر روی فشار وارد کنید.
  • پیک یا یک ابزار نازک را در این فاصله قرار دهید.

چسب ضد آب که نمایشگر را محکم کرده است بسیار قوی بوده، برای ایجاد این فاصله باید نیروی کافی اعمال شود. اگر اینکار برای شما دشوار است، نمایشگر را به سمت بالا و پایین تکان دهید تا چسب آن ضعیف شود تا اینکه بتوانید ابزار را داخل آن کنید.

بخوانید  تعویض SSD لپ تاپ مک (Mac)

مرحله 5:

انتخاب خود را به دور گوشه و لبه سمت چپ گوشی بکشید ، به سمت دکمه های کنترل صدا و سوئیچ خاموش حرکت کنید ، چسب را نگه دارید تا صفحه نمایش در جای خود قرار بگیرد.

  • پیک را از لبه چپ بالایی گوشی تکان دهید و به سمت دکمه های کنترل صدا ببرید تا اینکه چسب نمایشگر جدا شود.
  • این کار را نزدیک گوشه چپ نمایشگر متوقف کنید.

مرحله 6:

ابزار خود را در گوشه سمت راست پایین آیفون قرار دهید و آن را در گوشه و سمت راست گوشی بکشید تا چسب جدا شود.

  • مجددا ابزار را در گوشه راست پایین گوشی قرار دهید، و به سمت بالا تکان دهید تا چسب جدا شود.

پیک را زیاد داخل کنید، زیرا ممکن است به کابلهای نمایشگر در امتداد گوشی آسیب برساند. فقط چند میلیمتر وارد کنید

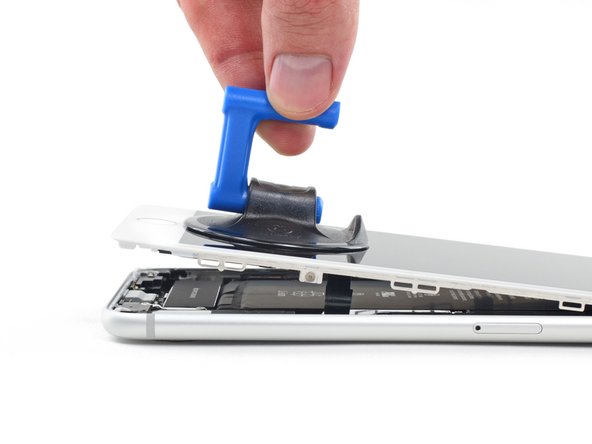

مرحله 7:

برای بلند کردن لبه پایین صفحه ، به آرامی روی جام مکش بکشید.

  • فنجان مکشی را برای بلند کردن لبه پایین نمایشگر به آرامی به بالا بکشید.

نمایشگر را بیش از 15 درجه بلند نکیند زیرا موجب کشیدگی یا پاره شدن کابلهای نواری متصل شده به نمایشگر می شوند.

مرحله 8:

بر روی توپی مکش روی توپی کوچک بکشید تا آن را از صفحه جلوی آن جدا کنید.

  • برآمدگی کوچگ روی فنجان مکشی را به بالا بکشید تا از پنل جلویی برداشته شود.

مرحله 9:

یک انتخاب بازکننده را در زیر صفحه در امتداد لبه بالای تلفن بکشید تا آخرین چسب سست شود.

  • یک پیک را زیر نمایشگر در امتداد لبه بالایی گوشی قرار دهید تا آخرین چسب نیز شل شود.

مرحله10:

مجموعه نمایشگر را کمی به پایین بکشید (به دور از لبه بالای تلفن) تا کلیپ هایی که آن را در قسمت عقب قرار دارند را جدا کنید.

  • قطعه نمایشگر را به آرامی از لبه بالایی گوشی بکشید تا گیره هایی که آن را به روکش عقبی متصل کرده اند آزاد شوند.

مرحله 11:

سعی نکنید نمایشگر را به طور کامل جدا کنید ، زیرا چندین کابل روبان شکننده هنوز آن را به صفحه منطق آیفون متصل می کنند.

  • آیفون را با چرخاندن نمایشگر از سمت چپ به سمت بالا، مانند کاور عقب یک کتاب، باز کنید.

نمایشگر را کاملا باز نکنید، زیرا چندین کابل نواری شکننده آن را به برد منطقی آیفون متصل کرده اند.

  • نمایشگر را به روی چیزی بگذارید تا ثابت بماند.

مرحله 12- قطع باتری

چهار پیچ فیلیپس (JIS) که براکت کابل صفحه نمایش پایین را به صفحه منطق محکم می کنند ، از طول های زیر حذف کنید:

  • 4 پیچ که قلاب کابل نمایشگر را به برد منطقی وصل کرده اند، بردارید:
  • دو پیچ 1.3 میلیمتری
  • یک پیچ 1.4 میلیمتری
  • یک پیچ 2.7 میلیمتری
بخوانید  تعویض آنتن وای فای آیفون 6

در کل این راهنما، دقت کنید که در زمان مونتاژ مجدد، پیچها درست در جای خود قرار بگیرند. نصب اشتباه پیچ می تواند باعث آسیب دائمی شود.

مرحله  13:

براکت کابل صفحه نمایش پایین را بردارید.

  • قلاب پایین کابل نمایشگر را بردارید.

مرحله 14:

کابل اتصال را کمی بالا خم کنید تا از تماس ناخواسته با سوکت و تأمین برق تلفن در هنگام تعمیر خود جلوگیری کنید.

  • از نوک اسپادگر برای بلند کردن کانکتور باتری از سوکت آن بر روی برد منطقی استفاده کنید.
  • کابل کانکتور را کمی خم کنید تا با سوکت برخورد نکند و برق به گوشی وارد شود.

مرحله  15- قطعه نمایشگر

برای اتصال مجدد اتصالات مطبوعاتی مانند این ، یک طرف را فشار دهید تا جایی که در جای خود قرار بگیرد ، سپس در طرف دیگر تکرار کنید.  وسط را فشار ندهید.  اگر کانکتور حتی کمی از هم جدا شده باشد ، کانکتور می تواند خم شود و باعث آسیب دائمی شود.

  • از انتهای صاف اسپادگر یا ناخن برای قطع دو کانکتور پایین نمایشگر استفاده کرده و آنها را از سوکت خود بر روی برد منطقی جدا کنید.

برای اتصال مجدد کانکتورها، ابتدا یک طرف آن را فشار داده تا در محل خود قرار بگیرد، سپس این کار را برای طرف دیگر نیز انجام دهید. بر روی وسط آن فشار وارد نکنید. اگر کانکتور کمی تغییر کرد، کانکتور می تواند خم شد و باعث صدمه دائمی شود.

مرحله  16:

دومین اتصال کابل صفحه نمایش پایین را مستقیماً پشت آن که در مرحله قبل از آن جدا شده اید جدا کنید.

  • دومین کانکتور کابل پایین نمایشگر را قطع کنید، که درست پشت کانکتور قبلی است که در مرحله قبلی قطع شده بود.

مرحله 17:

دو پیچ سه نقطه ای Y000 را که امنیت براکت را بر روی اتصال مونتاژ سنسور پنل جلویی محکم می کند ، بردارید:

  • پیچ های سه سو که قلاب را به کانکتور قطعه سنسور پنل جلویی وصل کرده، بردارید:
  • یک پیچ 1.0 میلیمتری
  • یک پیچ 1.2 میلیمتری

مرحله 18:

براکت رابط اتصال سنسور پانل جلویی را بردارید.

  • قلابی که کانکتور قطعه سنسور پنل جلویی را پوشانده، بردارید.

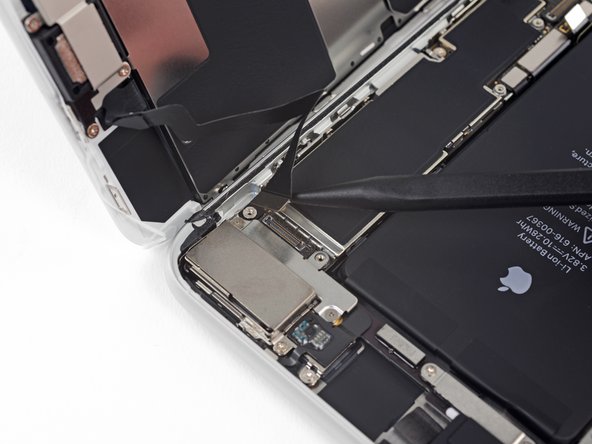

مرحله 19:

برای جدا کردن اتصال مونتاژ سنسور پانل جلویی از پریز آن ، از نوک اسپایدر یا ناخن انگشت استفاده کنید.

  • از نوک اسپادگر یا ناخن برای قطع کانکتور قطعه سنسور پنل جلویی از سوکت خود استفاده کنید.

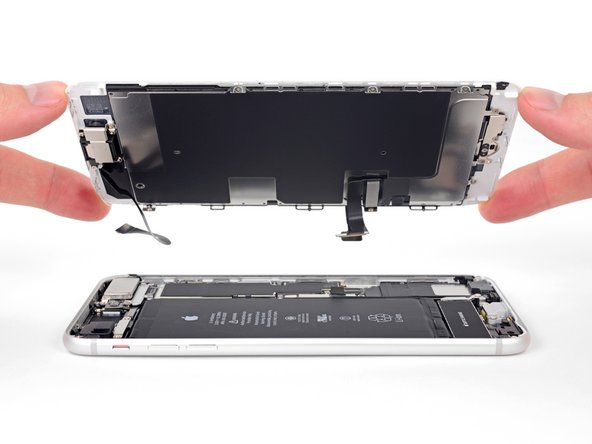

مرحله 20:

مونتاژ صفحه نمایش را بردارید.

  • قطعه نمایشگر را بردارید.

در طول مونتاژ مجدد، می توانید چسب اطراف لبه های نمایشگر را تعویض کنید.

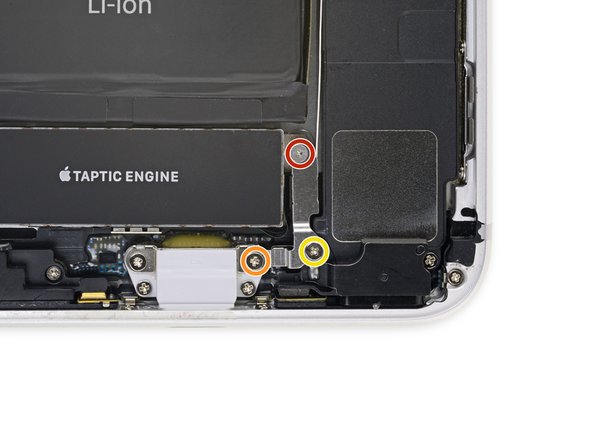

مرحله 21- آنتن متفاوت وای فای

سه پیچ نگهدارنده براکت L را در کنار موتور Taptic بردارید:

  • 3 پیچ که قلاب L شکلی را به موتور تپتیک وصل کرده است را بردارید:
  • یک پیچ Y0003 میلیمتری
  • یک پیچ فیلیپس 2.6 میلیمتری
  • یک پیچ فیلیپس 3.5 میلیمتری
بخوانید  کالبدشکافی آیفون 8 پلاس

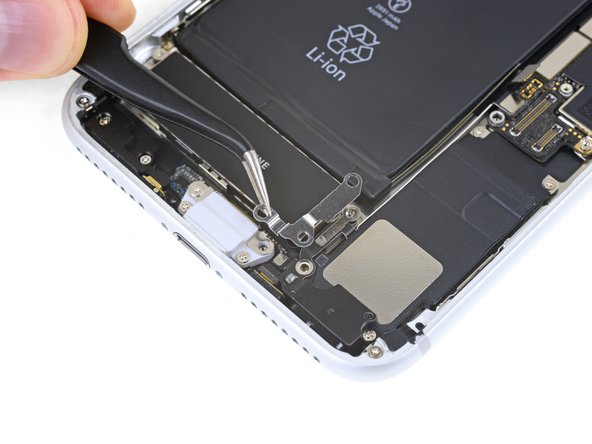

مرحله 22:

براکت را بردارید.

  • قلاب را بردارید.

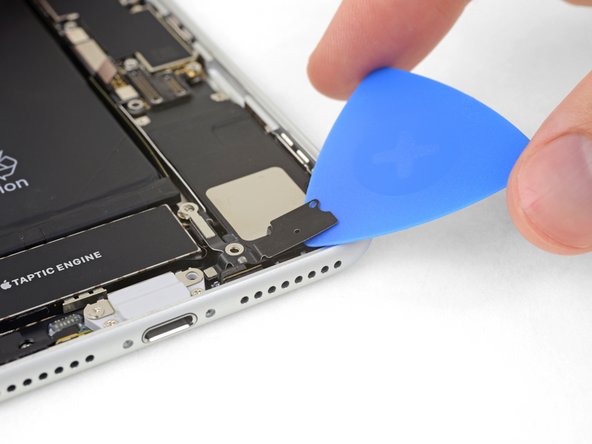

مرحله23:

این قسمت از کابل فلکس به راحتی در جای خود چسبیده است.  در صورت لزوم ، مقداری گرما از iOpener یا سشوار بمالید تا چسب نرم شود.  این باعث می شود جداگانه (و دوباره چسباندن) کابل فلکس با خیال راحت راحت شوید.

  • از یک پیک برای جدا کردن قسمت چسبنده کابل فلوی آنتن از سطح بالایی اسپیکر استفاده کنید.

این قسمت کابل فلوی محکم چسبیده است. درصورت لزوم، از iOpener یا سشوار برای نرم کردن چسب استفاده کنید تا ایمنی کابل فلوی حفظ شود.

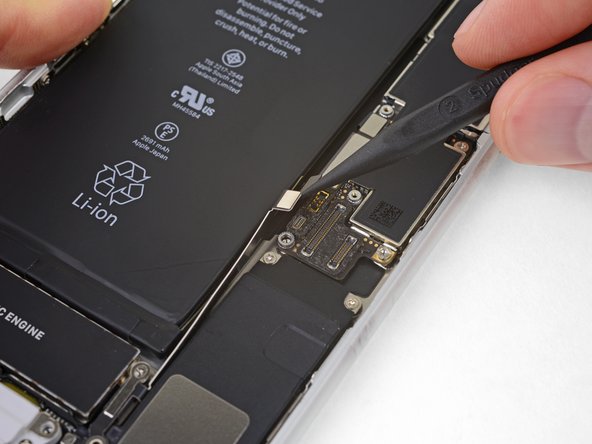

مرحله 24:

برای طعمه زدن و جدا کردن کابل فلکس آنتن از صفحه منطق از نقطه یک اسپادگر استفاده کنید.

  • لز نوک اسپادگر برای بلند کردن و قطع کردن کابل فلوی آنتن از برد منطقی استفاده کنید.

مرحله 25:

برای طعمه کردن و جدا کردن انتهای دیگر کابل فلکس آنتن از پریز آن ، جنب درگاه لایتنینگ ، از نقطه اسپودگر خود استفاده کنید.اتصال مجدد این کابل می تواند مشکل باشد.  با استفاده از موچین خود را برای نگه داشتن کابل فلکس آسان تر کنید تا کانکتور با سوکت آن هم تراز شود.  سپس ، به آرامی روی کانکتور با مسطح spudger خود فشار دهید تا آنکه در جای خود قرار بگیرد.اتصال مجدد این کابل می تواند مشکل باشد.  با استفاده از موچین خود را برای نگه داشتن کابل فلکس آسان تر کنید تا کانکتور با سوکت آن هم تراز شود.  سپس ، به آرامی روی کانکتور با مسطح spudger خود فشار دهید تا آنکه در جای خود قرار بگیرد.
  • از نوک اسپادگر برای بلند کردن و قطع کردن انتهای دیگر کابل فلوی آنتن از سوکت آن، در کنار پورت نور استفاده کنید.

اتصال مجدد این کابل می تواند دشوار باشد. از موچین برای نگهداشتن کابل فلوی استفاده کنید تا کانکتور با سوکت خود همتراز شود. سپس، کانکتور را نوک صاف اسپادگر فشار داده تا اینکه در محل خود قرار بگیرد.

مرحله 26:

آنتن تنوع Wi-Fi را بردارید.

  • آنتن متفاوت وای فای را بردارید.

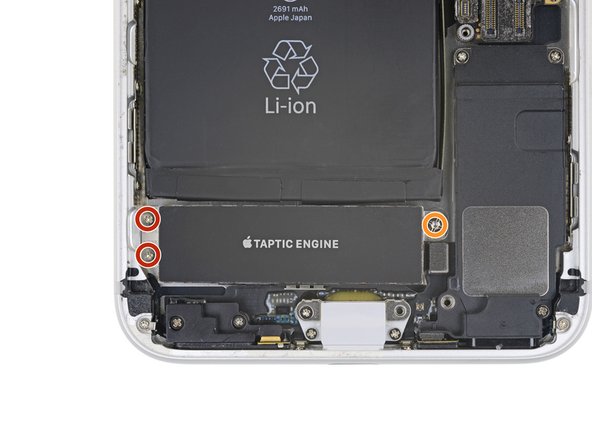

مرحله 27- موتور تپتیک

سه پیچ اطمینان موتور Taptic را بردارید:

  • سه پیچ متصل شده به موتور تپتیک را بردارید:
  • دو پیچ فیلیپس 1.5 میلیمتری
  • یک پیچ شش گوشه 2.4 میلیمتری

پیچهای شش گوشه با استفاده از پیچ گوشتی شش گوششه آیفون به راحتی برداشته می شوند.

پیچ گوشتی سرصاف کوچک نیز در این مرحله استفاده می شود اما فشار زیادی می تواند به قطعات مجاور آسیب برساند.

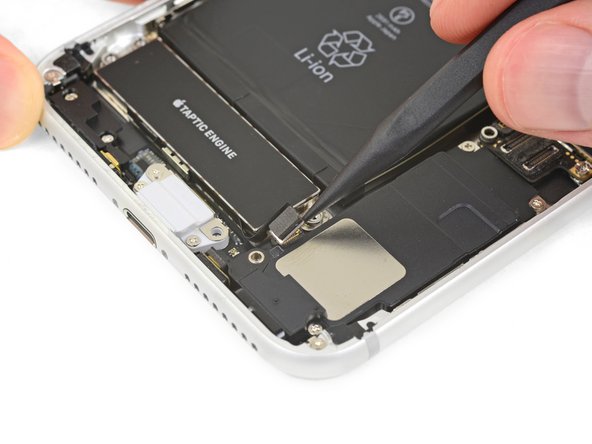

مرحله 28:

برای طعمه کردن و جدا کردن کابل فلکس موتور Taptic Engine از نقطه spudger خود استفاده کنید.

  • از نوک اسپادگر برای بلند کردن و قطع کردن کابل فلوی موتور تپتیک استفاده کنید.

مرحله 29:

موتور Taptic را بردارید.

  • موتور تپتیک را بردارید.
