 دوربین جلوی گوشی اچی تی سی
دوربین جلوی گوشی اچی تی سی

مرحله 1 تعویض دوربین جلو HTC – کاور پشت

در اولین مرحله از تعویض دوربین جلو ی HTC Desire 700:

  • از اسپادگر برای بلند کردن کاور پشت استفاده کنید.

Use the spudger to pry the back cover off.

مرحله 2- برداشتن باتری

  • اسپادگر را زیر باتری قرار داده و آن را بلند نموده و خارج کنید.

Use spudger tool to pry under the battery to lift it up and out.

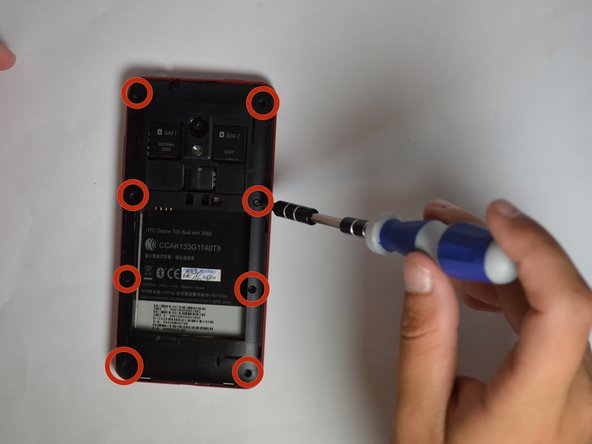

مرحله 3- برداشتن 8 پیچ تروکس

  • 8 پیچ 8.3 میلیمتری t4 را با پیچ گوشتی تروکس بردارید.

Remove eight 8.3mm T4 screws with the Torx screwdriver.

مرحله 4- برداشتن پنل عقب

  • پنل پشت صفحه نمایش را با ابزار بازکننده پلاستیکی بلند کنید.
  • پیک ها را در اطراف دستگاه قرار داده تا پنل پشت جدا شود.

دقت کنید که به دستگاه آسیبی وارد نشود و به پنل عقب نیرو وارد نکنید.

Pry the back panel of the screen using the plastic opener.

مرحله 5- مادربرد

  • پیچ PH00 3 میلیمتری واقع در مرکز پایین مادربرد را با پیچ گوشتی فیلیپس P#00 بردارید.

Remove the 3mm PH00 screw located at the bottom center of the motherboard using a P#00 Phillip's head screwdriver.

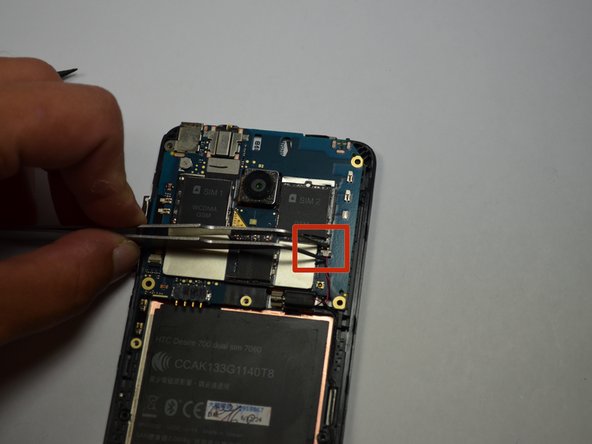

مرحله 6- قطع کردن سیم ارتعاش دهنده

  • سیم را به آرامی با موچنی از ارتعاش دهنده روی مادربرد قطع کنید.

Using the tweezers gently disconnect the wire from the vibrator located on the motherboard.

مرحله 7

  • نوار دکمه کنترل صدا را با موچین بردارید.

Remove volume control button ribbon with tweezers.

مرحله 8

  • نوار متصل به بالای مادربرد را به دقت بردارید.

Carefully remove the ribbon attached to the top of the motherboard.

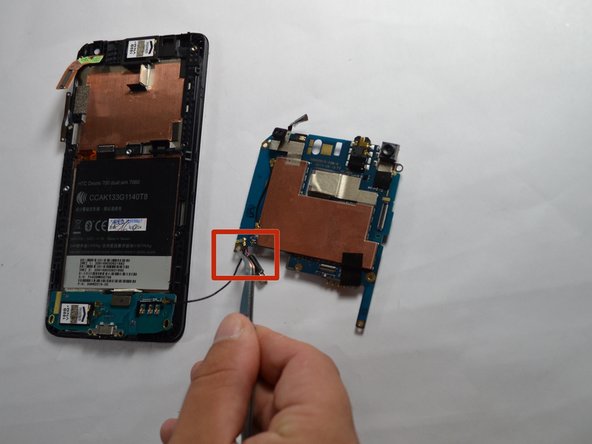

مرحله 9

  • سیم را از برد مدار چاپی (PCB) با استفاده از موچین بردارید.

Unsnap the wire from the printed circuit board (PCB) using the tweezers.

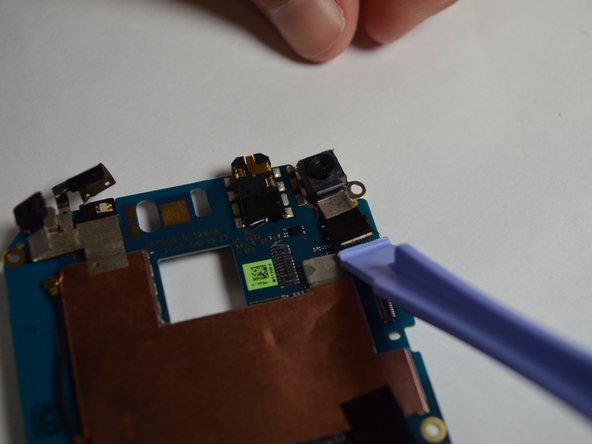

مرحله 10- برداشتن دوربین

  • دوربین را با استفاده از ابزار بازکننده پلاستیکی همانند تصویر بردارید.

Remove the camera using the plastic opening tool as shown.
