 تعویض دوربین جلو Moto Z Play موتورولا
تعویض دوربین جلو Moto Z Play موتورولا

تعویض دوربین جلو Moto Z Play موتورولا

برای تعویض دوربین جلو Moto Z Play موتورولا باید به صورت زیر عمل کنید:

مرحله 1- قطعه نمایشگر

قبل از شروع، گوشی را خاموش کنید.

  • در صورت امکان، باتری را قبل از پیاده سازی تخلیه کنید. هنگام شارژ کردن باتری، خطر رویداد گرمایی در صورتی بالا می رود که باتری بیش از حد گرم شده و یا در طول تعمیر صدمه دیده است.
  • اگر نمایشگر ترک خورده است، آن را کاملا با نوار چسب پوشانده تا خرده های شیشه خارج نشده و آسیبی نرساند.
چسباندن شیشه درصورت داشتن ترک روی شیشه
چسباندن شیشه درصورت داشتن ترک روی شیشه

مرحله 2

  • IOpener را آماده کرده و جلوی گوشی در امتداد لبه چپ آن را حدود 2 دقیقه گرم کنید و یا اینکه آن را تا حدی گرم کرده که بتوان با آن تماس داشت. این کار به نرم شدن چسب روی نمایشگر کمک می کند.

iOpener را ممکن است چندین بار گرم نموده تا گوشی به اندازه کافی گرم شد. دستورالعمل های iOpener را برای جلوگیری از گرمای زیاد دنبال کنید.

  • سشوار، تفنگ حرارتی یا صفحه داغ نیز ممکن است استفاده شوند اما دقت کنید که گوشی زیاد گرم نشده- نمایشگر و باتری داخلی مستعد این هستند تا در برابر گرما صدمه ببینند.
گرم کردن لبه های گوشی
گرم کردن لبه های گوشی

مرحله 3

در مراحل زیر، قطعه نمایشگر از شاسی Z Play موتوزولا جدا می شود.

  • در تصویر اول، پشت قطعه نمایشگر (راست) نشان داده شده که باید از سمت چپ گوشی برداشته شود.
  • اگر بخواهید تا از قطعه نمایشگر مجددا استفاده شود، به لبه های کناری آن دقت کنید. هنگام حرکت کردن چسب در این منطقه، باید ابزار را کمتر از 2 میلیمتر وارد کنید و یا اینکه این ابزار را به گونه ای به پنل نمایشگر متصل کرده که آسیبی نبیند.
بخوانید  تعویض صفحه نمایش Moto Z Play موتورولا
جدا شدن قطعه نمایشگر از شاسی
جدا شدن قطعه نمایشگر از شاسی
وارد کردن ابزار را کمتر از 2 میلیمتر
وارد کردن ابزار را کمتر از 2 میلیمتر

مرحله 4

  • فنجان مکشی را در نمایشگر نزدیک به وسط لبه چپ قرار دهید.
  • فنجان مکشی را محکم و با فشار بکشید تا شکاف اندکی بین پنل جلو و کیس عقب ایجاد شود.

اگر صفحه نمایش ترک خورده است، فنجان مکشی ممکن است گیر نکند. آن را با نوار قوی بلند نموده و یا فنجان مکشی را با چسب قوی محکم نموده و سپس کار را ادامه دهید.

  • این کار به نیروی کافی نیاز دارد اما باید شکاف بسیار کمی را با فنجان مکشی برای وارد کرد ابزار ایجاد نمایید.
  • اگر این کار دشوار است، چسب را بیشتر گرم کنید. چسب بسیار سریع خنک می شود بنابراین باید آن را بطور مکرر گرم کنید.
ایجاد کردن شکاف با فنجان مکشی
ایجاد کردن شکاف با فنجان مکشی
ایجاد شکاف کم و در صورت نیاز گرم کردن مجدد
ایجاد شکاف کم و در صورت نیاز گرم کردن مجدد

مرحله 5

  • پیک (یا کارت بازی) را وارد شکافی که پشت نمایشگر ایجاد کرده اید وارد کنید.
باز کردن بیشتر شکاف با کارت بازی یا پیک
باز کردن بیشتر شکاف با کارت بازی یا پیک

مرحله 6

  • ابزار را در امتداد لبه چپ گوشی حرکت داده تا چسب نمایشگر باز شود.
حرکت دادن ابزار در امتداد
حرکت دادن ابزار در امتداد
باز کردن چسب نمایشگر
باز کردن چسب نمایشگر

مرحله 7

  • جلوی گوشی یعنی بین نمایشگر و لبه پایین را گرم نموده تا چسب زیر آن نرم شود.
گرم کردن جلوی گوشی
گرم کردن جلوی گوشی

مرحله 8

  • چسب زیر قاب پایین را بردارید، دقت کنید که سنسور اثر انگشت آسیبی وارد نشود.
  • ابزار را زیر لبه پایین سنسور اثر انگشت قرار داده و حرکت دهید و در سمت دیگر نیز ادامه دهید. زیر سنسور را مستقیما بلند نکنید.
بخوانید  تعویض ریدر (خواندن) سیم کارت/ میکرو SD دریود 4 موتورلا

اگر بخواهید از نمایشگر مجددا استفاده کنید، دقت کنید که پنل نمایشگر بلند نشود. به تصویر مقابل برای کمک به تشخیص نواحی چسبناک دقت کنید.

برداشتن چسب زیر قاب پایین
برداشتن چسب زیر قاب پایین
برداشتن چسب زیر قاب پایین
برداشتن چسب زیر قاب پایین

مرحله 9

  • چسب زیر مابقی قاب پایین را همچنان جدا کنید.
برداشتن چسب زیر قاب پایین
برداشتن چسب زیر قاب پایین

مرحله 10

  • لبه راست گوشی را گرم کرده تا چسب متصل به لبه راست نمایشگر نرم شود.
گرم کردن لبه راست
گرم کردن لبه راست

مرحله 11

  • ابزار را در امتداد لبه راست گوشی حرکت داده تا چسب متصل به نمایشگر جدا شود.
حرکت دادن ابزار در امتداد لبه
حرکت دادن ابزار در امتداد لبه
جدا کردن چسب متصل به نمایشگر
جدا کردن چسب متصل به نمایشگر

مرحله 12

  • جلوی گوشی بین نمایشگر و لبه بالا را گرم کنید.
گرم کردن جلوی گوشی
گرم کردن جلوی گوشی

مرحله 13

  • ابزار را در گوشه راست و بالای گوشی قرار داده، آن را زیر قاب بالا حرکت داده تا چسب جدا شود.

همانند قبل، اگر می خواهید از نمایشگر مجددا استفاده شود، ابزار را به زیاد وارد نکنید تا پنل نمایشگر آسیبی نبیند.

  • هنگامی که ابزار از لبه چپ اسپیکر هدفون رد شد، متوقف کنید.
  • ابزار را در بالای ماژول فلس دوربین سلفی حرکت داده تا به آسیبی وارد نشود.
جدا کردن گوشه راست و بالای گوشی
جدا کردن گوشه راست و بالای گوشی
حرکت دادن ابزار را در بالای ماژول فلس دوربین سلفی
حرکت دادن ابزار را در بالای ماژول فلس دوربین سلفی

مرحله 14

  • اگر نمایشگر گیر نکرد، چسب را در صورت لزوم بطور مکرر گرم کنید.
  • نمایشگر را از لبه چپ بلند نموده و آن را از گوشی باز کنید.
اماده جدا سازی
اماده جدا سازی
نمایشگر را از لبه چپ بلند کنید
نمایشگر را از لبه چپ بلند کنید

مرحله 15

  • در حالیکه نمایشگر باز است، از نوک اسپادگر برای بلند کردن دکمه قفل در کانکتور ZIF کابل سنسور اثر انگشت استفاده کنید.
بخوانید  پیاده سازی دروید موتورلا
باز کردن صفحه نمایشگر
باز کردن صفحه نمایشگر
بلند کردن دکمه قفل
بلند کردن دکمه قفل

مرحله 16

  • در سمت مخالف گوشی، دکمه قفل در کانکتور کابل نمایشگر را با اسپادگر بلند کنید.
بلند کردن دکمه قفل در کانکتور کابل نمایشگر
بلند کردن دکمه قفل در کانکتور کابل نمایشگر
بلند کردن دکمه قفل در کانکتور کابل نمایشگر
بلند کردن دکمه قفل در کانکتور کابل نمایشگر

مرحله 17

  • کابل سنسور اثر انگشت را به آرامی بکشید تا از سوکت خود خارج شود، و آن را از مادربرد قطع کنید.
قطع کردن کابل سنسور اثر انگشت
قطع کردن کابل سنسور اثر انگشت

مرحله 18

  • کابل نمایشگر را به آرامی بکشید تا از سوکت خود در مادربرد جدا شود.
جدا کردن کابل نمایشگر از مادربرد
جدا کردن کابل نمایشگر از مادربرد

مرحله 19

  • قطعه نمایشگر را بردارید.
برداشتن صفحه نمایشگر
برداشتن صفحه نمایشگر

مرحله 20- مادربرد

  • ابزار خارج کردن سیم کارت 0.8 را در سوراخ سیم کارت واقع در لبه چپ و بالای گوشی فشار داده تا اینکه شیار سیم از گوشی خارج شود و سپس سیم کارت را بردارید.
  • سیم کارت را کاملا از دستگاه بردارید.

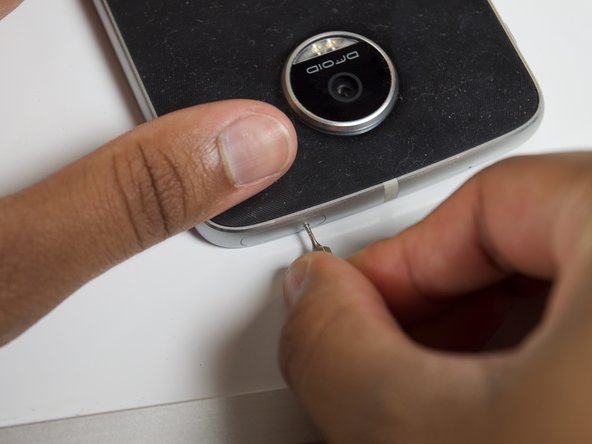

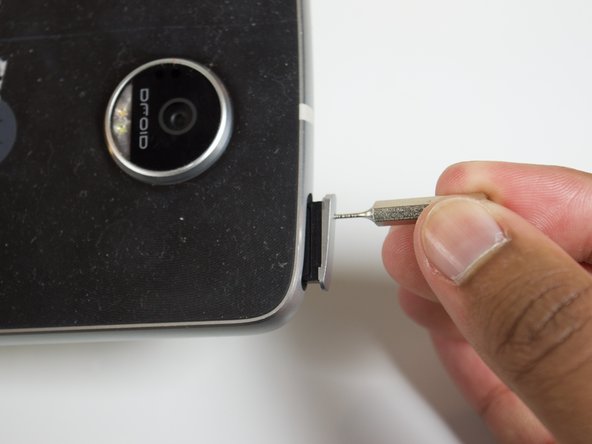

برداشتن سیم کارت
برداشتن سیم کارت
برداشتن سیم کارت
برداشتن سیم کارت

مرحله 21

  • 6 پیچ 3 میلیمتری T3 را از کاور دوربین در بالای گوشی بردارید.
  • کاور دوربین را با ابزار بلند نموده تا گیره های کاور دوربین شل شوند.

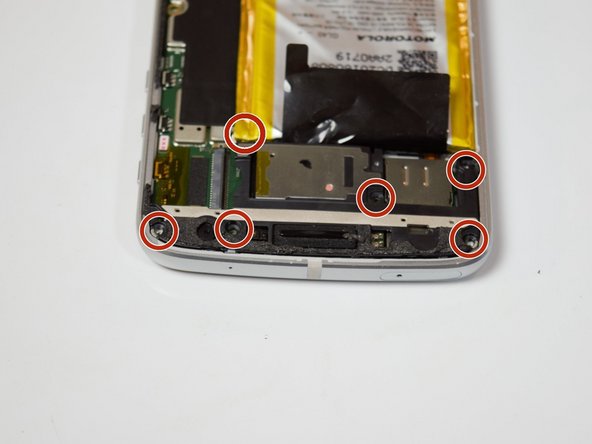

باز کردن 6 پیچ 3 میلیمتری
باز کردن 6 پیچ 3 میلیمتری

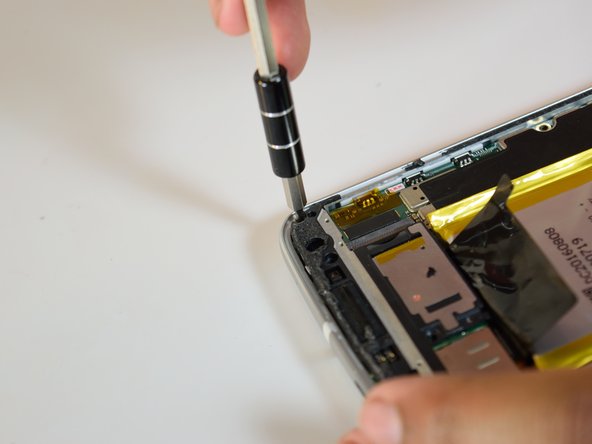

کاور دوربین را با ابزار بلند کنید
کاور دوربین را با ابزار بلند کنید

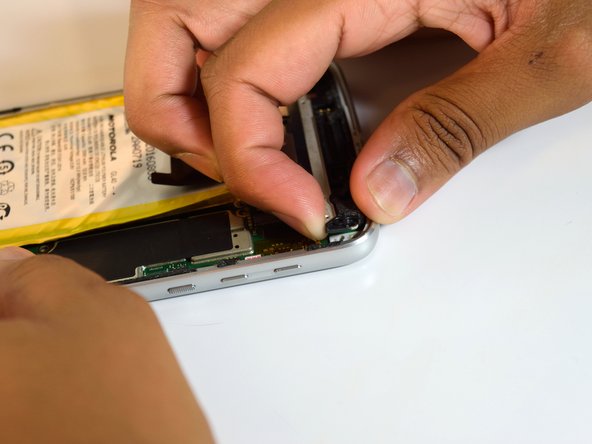

شل شدن گیره کاور دوربین
شل شدن گیره کاور دوربین

مرحله 22- دوربین جلو

  • مادربرد را وارونه کنید.
  • کابل نواری دوربین را به آرامی از مادربرد بکشید تا دوربین جلو برداشته شود.

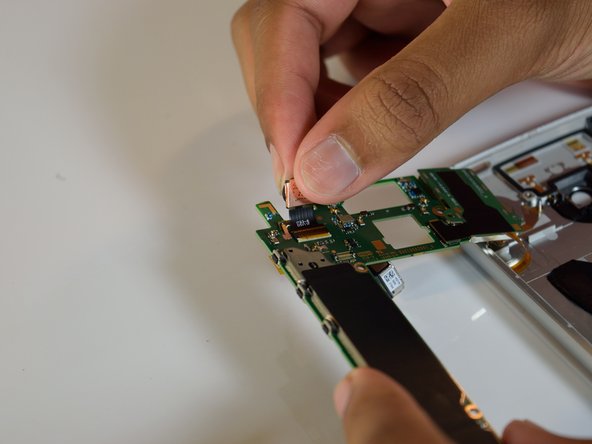

برداشتن دوربین جلو
برداشتن دوربین جلو

همچنین برای کسب اطلاعات بیشتر درمورد تعمیر گوشی موتورلا به لینک مراجعه کنید.
