 تعویض صفحه نمایش Moto Z Play موتورولا
تعویض صفحه نمایش Moto Z Play موتورولا

تعویض صفحه نمایش Moto Z Play موتورولا

برای تعویض صفحه نمایش Moto Z Play موتورولا به صورت زیر عمل کنید:

مرحله 1- قطعه نمایشگر

قبل از شروع، گوشی را خاموش کنید.

  • در صورت امکان، باتری را قبل از پیاده سازی تخلیه کنید. هنگام شارژ کردن باتری، خطر رویداد گرمایی در صورتی بالا می رود که باتری بیش از حد گرم شده و یا در طول تعمیر صدمه دیده است.

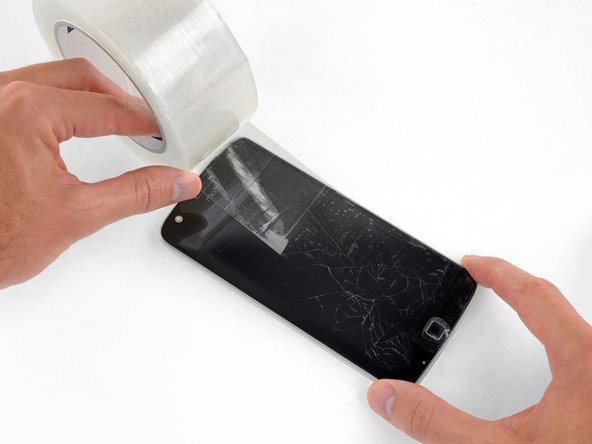

  • اگر نمایشگر ترک خورده است، آن را کاملا با نوار چسب پوشانده تا خرده های شیشه خارج نشده و آسیبی نرساند.
چسباندن شیشه درصورت داشتن ترک روی شیشه
چسباندن شیشه درصورت داشتن ترک روی شیشه

مرحله 2 تعویض صفحه نمایش Moto Z Play موتورولا

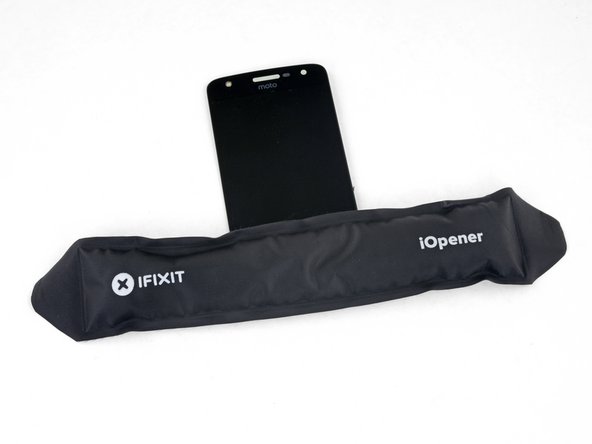

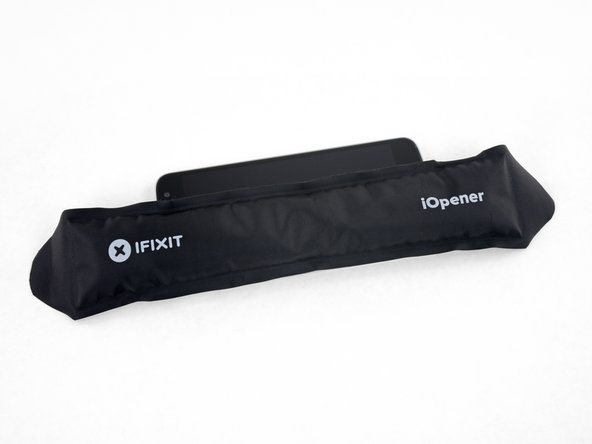

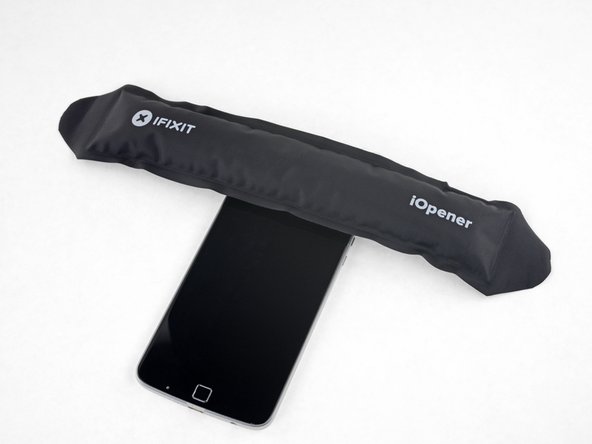

  • IOpener را آماده کرده و جلوی گوشی در امتداد لبه چپ آن را حدود 2 دقیقه گرم کنید و یا اینکه آن را تا حدی گرم کرده که بتوان با آن تماس داشت. این کار به نرم شدن چسب روی نمایشگر کمک می کند.

iOpener را ممکن است چندین بار گرم نموده تا گوشی به اندازه کافی گرم شد. دستورالعمل های iOpener را برای جلوگیری از گرمای زیاد دنبال کنید.

  • سشوار، تفنگ حرارتی یا صفحه داغ نیز ممکن است استفاده شوند اما دقت کنید که گوشی زیاد گرم نشده- نمایشگر و باتری داخلی مستعد این هستند تا در برابر گرما صدمه ببینند.
گرم کردن لبه های گوشی
گرم کردن لبه های گوشی

مرحله 3

در مراحل زیر، قطعه نمایشگر از شاسی Z Play موتوزولا جدا می شود.

  • در تصویر اول، پشت قطعه نمایشگر (راست) نشان داده شده که باید از سمت چپ گوشی برداشته شود.
  • اگر بخواهید تا از قطعه نمایشگر مجددا استفاده شود، به لبه های کناری آن دقت کنید. هنگام حرکت کردن چسب در این منطقه، باید ابزار را کمتر از 2 میلیمتر وارد کنید و یا اینکه این ابزار را به گونه ای به پنل نمایشگر متصل کرده که آسیبی نبیند.

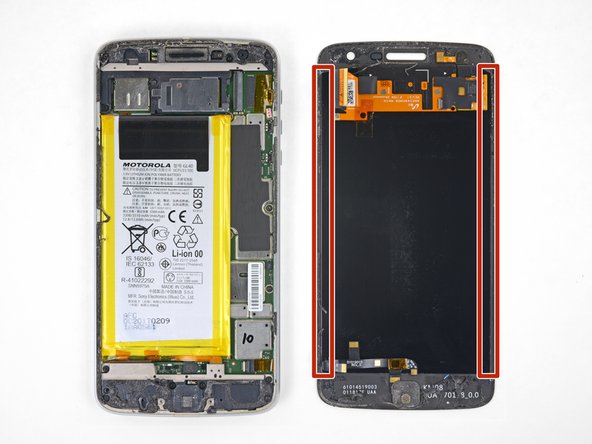

جدا شدن قطعه نمایشگر از شاسی
جدا شدن قطعه نمایشگر از شاسی
وارد کردن ابزار را کمتر از 2 میلیمتر
وارد کردن ابزار را کمتر از 2 میلیمتر

مرحله 4

  • فنجان مکشی را در نمایشگر نزدیک به وسط لبه چپ قرار دهید.
  • فنجان مکشی را محکم و با فشار بکشید تا شکاف اندکی بین پنل جلو و کیس عقب ایجاد شود.

اگر صفحه نمایش ترک خورده است، فنجان مکشی ممکن است گیر نکند. آن را با نوار قوی بلند نموده و یا فنجان مکشی را با چسب قوی محکم نموده و سپس کار را ادامه دهید.

  • این کار به نیروی کافی نیاز دارد اما باید شکاف بسیار کمی را با فنجان مکشی برای وارد کرد ابزار ایجاد نمایید.
  • اگر این کار دشوار است، چسب را بیشتر گرم کنید. چسب بسیار سریع خنک می شود بنابراین باید آن را بطور مکرر گرم کنید.

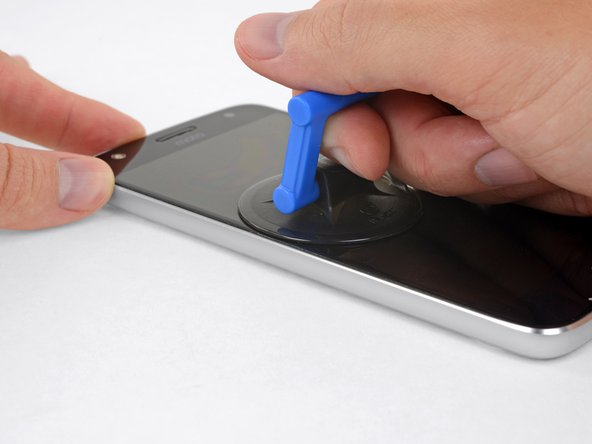

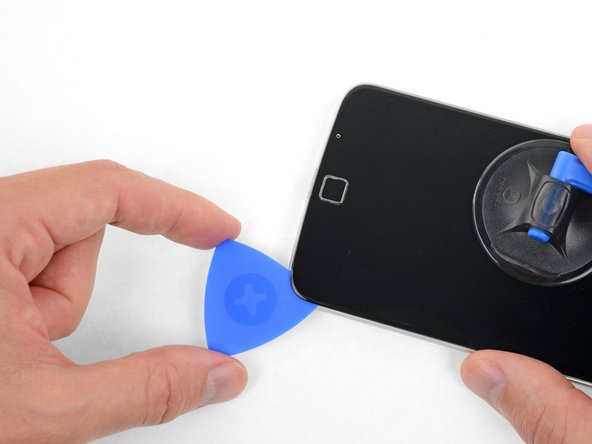

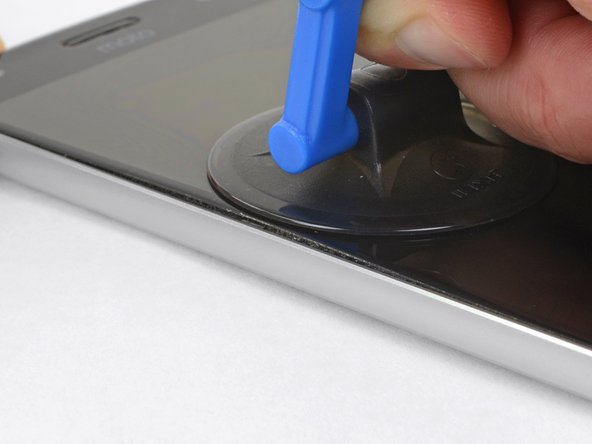

ایجاد کردن شکاف با فنجان مکشی
ایجاد کردن شکاف با فنجان مکشی
 ایجاد شکاف کم و در صورت نیاز گرم کردن مجدد
ایجاد شکاف کم و در صورت نیاز گرم کردن مجدد

مرحله 5

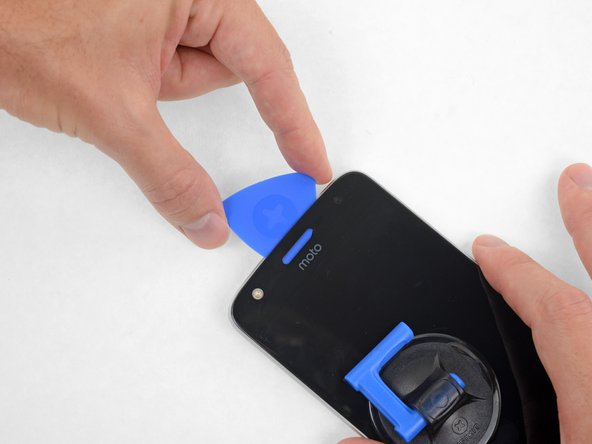

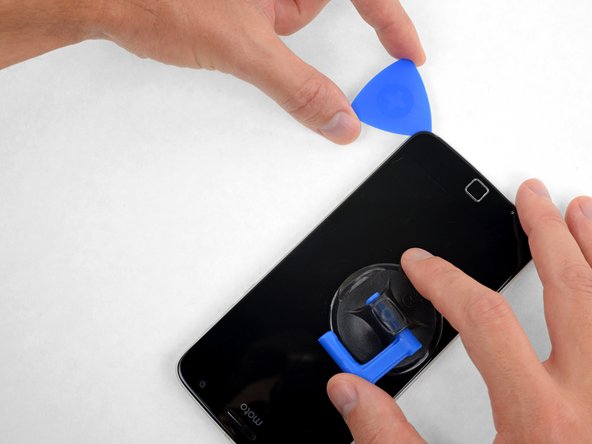

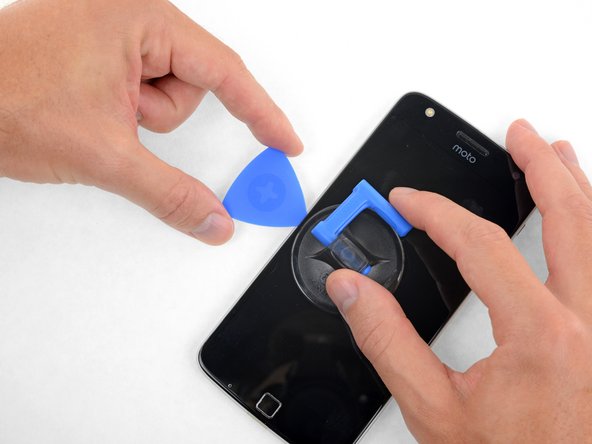

  • پیک (یا کارت بازی) را وارد شکافی که پشت نمایشگر ایجاد کرده اید وارد کنید.

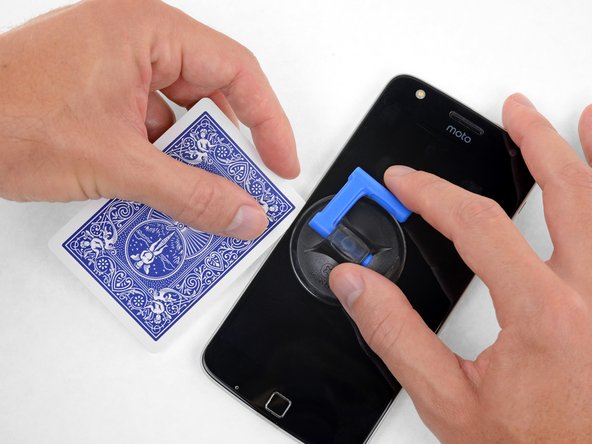

باز کردن بیشتر شکاف با کارت بازی یا پیک
باز کردن بیشتر شکاف با کارت بازی یا پیک

مرحله 6

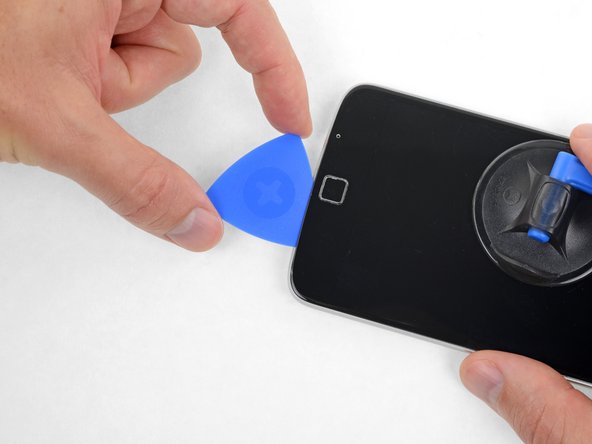

  • ابزار را در امتداد لبه چپ گوشی حرکت داده تا چسب نمایشگر باز شود.
بخوانید  پیاده سازی دوربین دریود موتورلا
حرکت دادن ابزار در امتداد
حرکت دادن ابزار در امتداد
باز کردن چسب نمایشگر
باز کردن چسب نمایشگر

مرحله 7

  • جلوی گوشی یعنی بین نمایشگر و لبه پایین را گرم نموده تا چسب زیر آن نرم شود.
گرم کردن جلوی گوشی
گرم کردن جلوی گوشی

مرحله 8

  • چسب زیر قاب پایین را بردارید، دقت کنید که سنسور اثر انگشت آسیبی وارد نشود.
  • ابزار را زیر لبه پایین سنسور اثر انگشت قرار داده و حرکت دهید و در سمت دیگر نیز ادامه دهید. زیر سنسور را مستقیما بلند نکنید.

اگر بخواهید از نمایشگر مجددا استفاده کنید، دقت کنید که پنل نمایشگر بلند نشود. به تصویر مقابل برای کمک به تشخیص نواحی چسبناک دقت کنید.

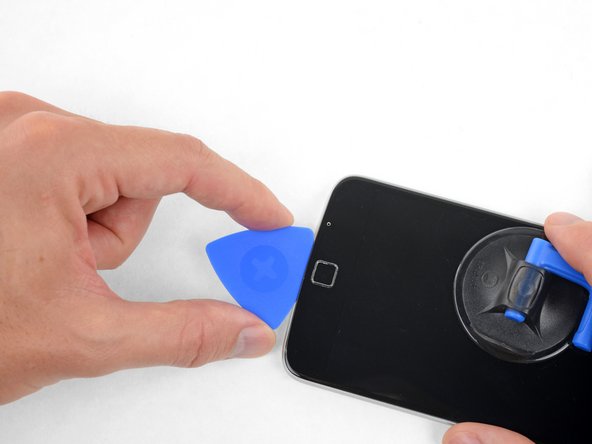

برداشتن چسب زیر قاب پایین
برداشتن چسب زیر قاب پایین
برداشتن چسب زیر قاب پایین
برداشتن چسب زیر قاب پایین

مرحله 9

  • چسب زیر مابقی قاب پایین را همچنان جدا کنید.
برداشتن چسب زیر قاب پایین
برداشتن چسب زیر قاب پایین
برداشتن چسب زیر قاب پایین
برداشتن چسب زیر قاب پایین

مرحله 10

  • لبه راست گوشی را گرم کرده تا چسب متصل به لبه راست نمایشگر نرم شود.
گرم کردن لبه راست
گرم کردن لبه راست

مرحله 11

  • ابزار را در امتداد لبه راست گوشی حرکت داده تا چسب متصل به نمایشگر جدا شود.
حرکت دادن ابزار در امتداد لبه
حرکت دادن ابزار در امتداد لبه
جدا کردن چسب متصل به نمایشگر
جدا کردن چسب متصل به نمایشگر

مرحله 12

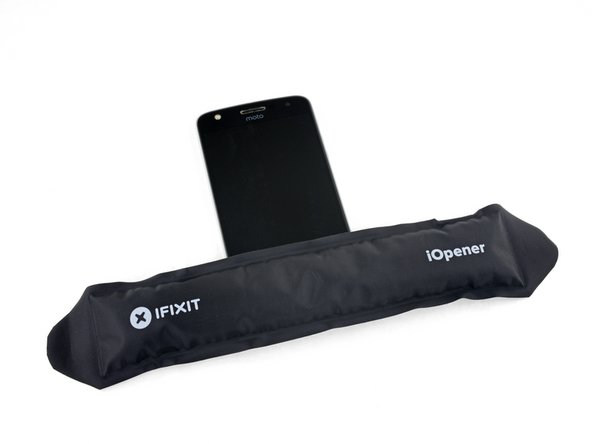

  • جلوی گوشی بین نمایشگر و لبه بالا را گرم کنید.
گرم کردن جلوی گوشی
گرم کردن جلوی گوشی

مرحله 13

  • ابزار را در گوشه راست و بالای گوشی قرار داده، آن را زیر قاب بالا حرکت داده تا چسب جدا شود.

همانند قبل، اگر می خواهید از نمایشگر مجددا استفاده شود، ابزار را به زیاد وارد نکنید تا پنل نمایشگر آسیبی نبیند.

  • هنگامی که ابزار از لبه چپ اسپیکر هدفون رد شد، متوقف کنید.
  • ابزار را در بالای ماژول فلس دوربین سلفی حرکت داده تا به آسیبی وارد نشود.

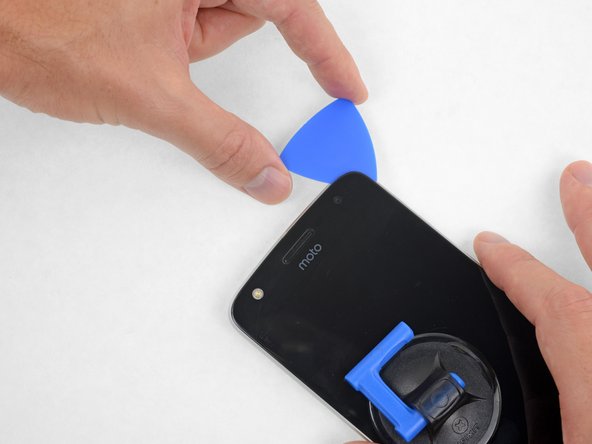

جدا کردن گوشه راست و بالای گوشی
جدا کردن گوشه راست و بالای گوشی
حرکت دادن ابزار را در بالای ماژول فلس دوربین سلفی
حرکت دادن ابزار را در بالای ماژول فلس دوربین سلفی

مرحله 14

  • اگر نمایشگر گیر نکرد، چسب را در صورت لزوم بطور مکرر گرم کنید.
  • نمایشگر را از لبه چپ بلند نموده و آن را از گوشی باز کنید.
اماده جدا سازی
اماده جدا سازی

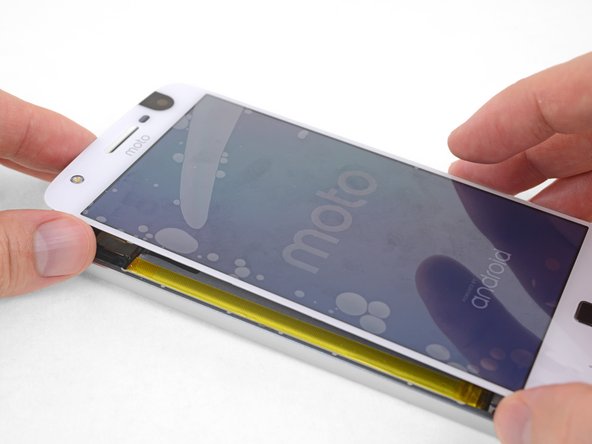

نمایشگر را از لبه چپ بلند کنید
نمایشگر را از لبه چپ بلند کنید

مرحله 15

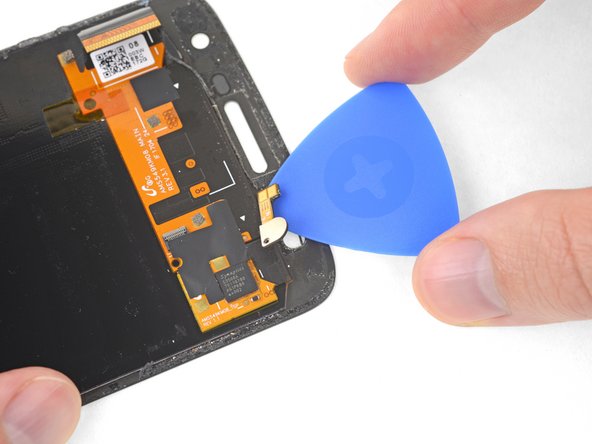

  • در حالیکه نمایشگر باز است، از نوک اسپادگر برای بلند کردن دکمه قفل در کانکتور ZIF کابل سنسور اثر انگشت استفاده کنید.
باز کردن صفحه نمایشگر
باز کردن صفحه نمایشگر
بلند کردن دکمه قفل
بلند کردن دکمه قفل

مرحله 16

  • در سمت مخالف گوشی، دکمه قفل در کانکتور کابل نمایشگر را با اسپادگر بلند کنید.
بلند کردن دکمه قفل در کانکتور کابل نمایشگر
بلند کردن دکمه قفل در کانکتور کابل نمایشگر
بلند کردن دکمه قفل در کانکتور کابل نمایشگر
بلند کردن دکمه قفل در کانکتور کابل نمایشگر

مرحله 17

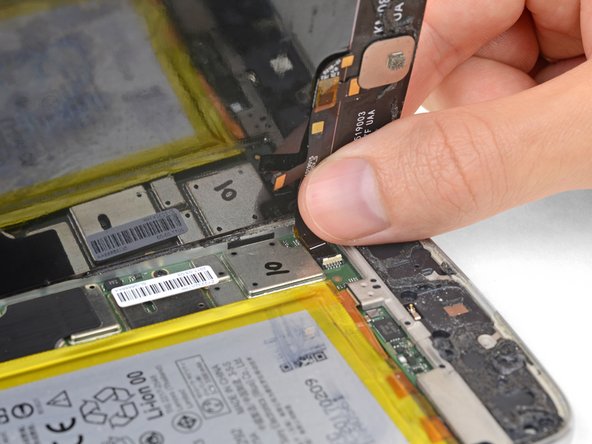

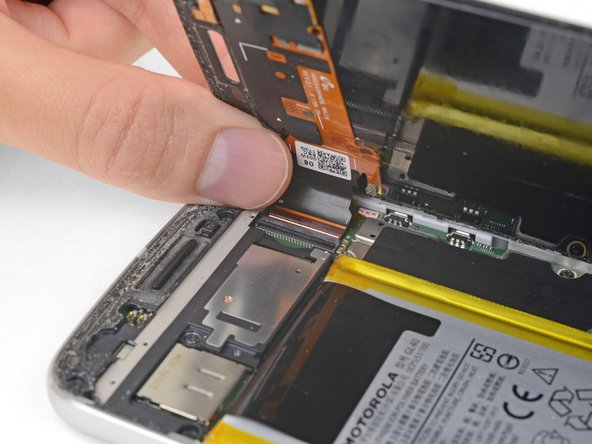

  • کابل سنسور اثر انگشت را به آرامی بکشید تا از سوکت خود خارج شود، و آن را از مادربرد قطع کنید.
قطع کردن کابل سنسور اثر انگشت
قطع کردن کابل سنسور اثر انگشت



مرحله 18

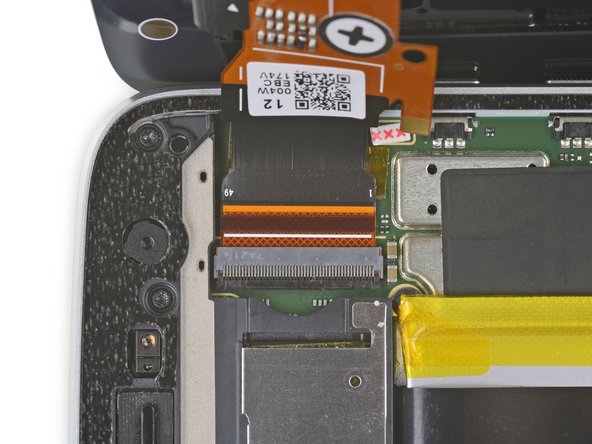

  • کابل نمایشگر را به آرامی بکشید تا از سوکت خود در مادربرد جدا شود.
جدا کردن کابل نمایشگر از مادربرد
جدا کردن کابل نمایشگر از مادربرد



مرحله 19

  • قطعه نمایشگر را بردارید.
برداشتن صفحه نمایشگر
برداشتن صفحه نمایشگر

مرحله 20- قطعات نمایشگر

اگر نمایشگر جایگزین دارای قطعه فلش و سنسور اثر انگشت نمی باشد، مراحل زیر را برای انتقال این قطعات از نمایشگر قدیمی به نمایشگر جدید دنبال نمایید.

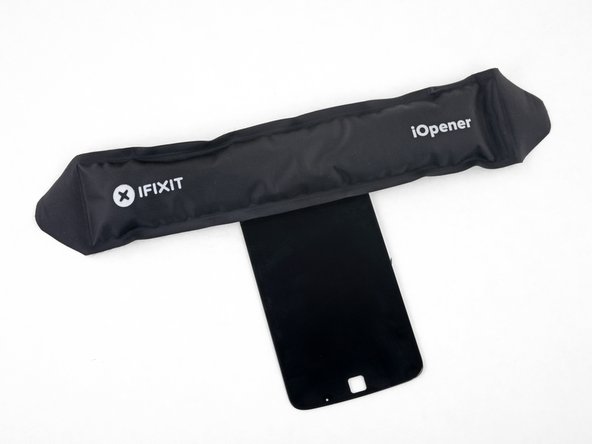

  • قاب زیر نمایشگردر قطعه نمایشگر قدیمی را به مدت 2-3 دقیقه گرم کنید تا چسب متصل به سنسور اثر انگشت نرم شود.
گرم کردن قاب زیر نمایشگر
گرم کردن قاب زیر نمایشگر

مرحله 21

  • سمت جلوی سنسور اثر انگشت را با انگشت خود محکم روبه بیرون فشار دهید تا اینکه از قعطه نمایشگر جدا شود.
سنسور اثر انگشت
سنسور اثر انگشت

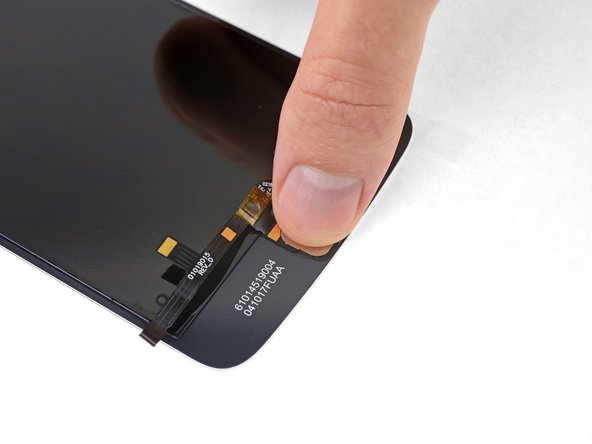

جدا کردن سنسور اثر انگشت
جدا کردن سنسور اثر انگشت

مرحله 22

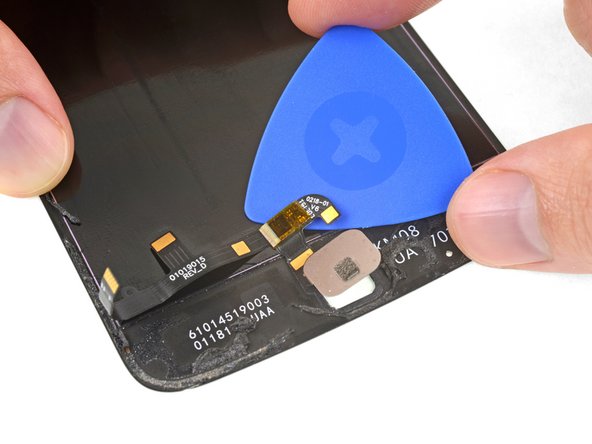

  • پیک را زیر کابل فلوی اثر انگشت قرار داده و چسب متصل به آن را به دقت بردارید.
بخوانید  پیاده سازی دروید موتورلا

دقت کنید که به کابل فلوی آسیبی وارد نشود. در صورت لزوم، آن را زیاد گرم کرده تا چسب نرم شود.

پیک را زیر کابل فلوی اثر انگشت قرار دهید
پیک را زیر کابل فلوی اثر انگشت قرار دهید

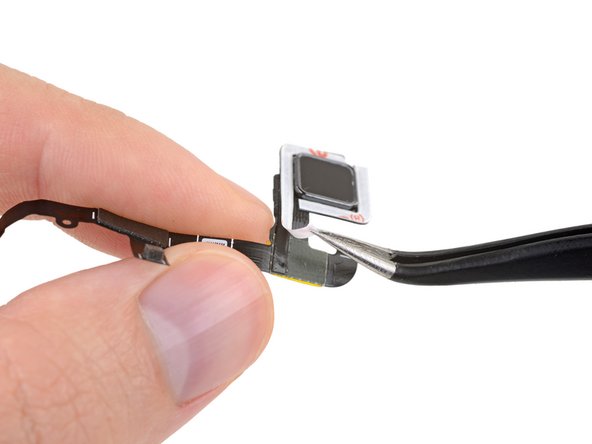

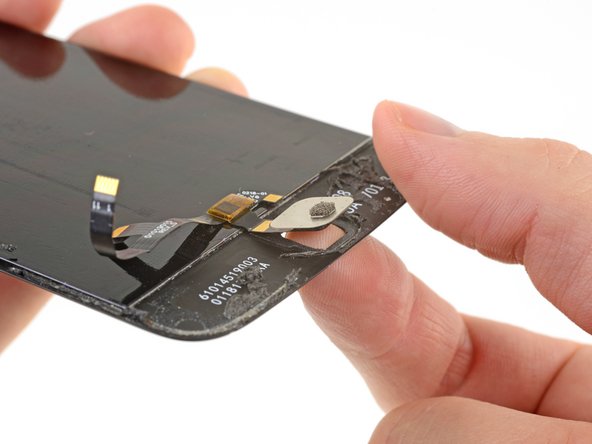

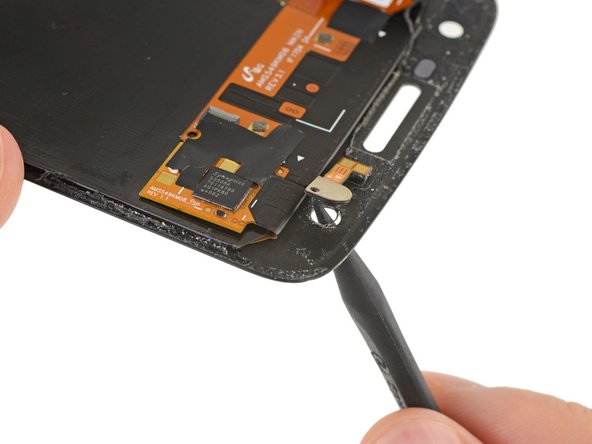

بلند کردن سنسور اثر انگشت
بلند کردن سنسور اثر انگشت

مرحله 23

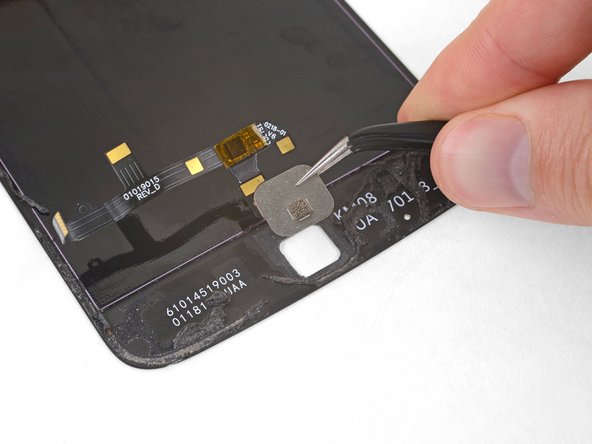

  • سنسور اثر انگشت را از نمایشگر برداشته و کنار بگذارید.
برداشتن سنسور اثر انگشت
برداشتن سنسور اثر انگشت

مرحله 24

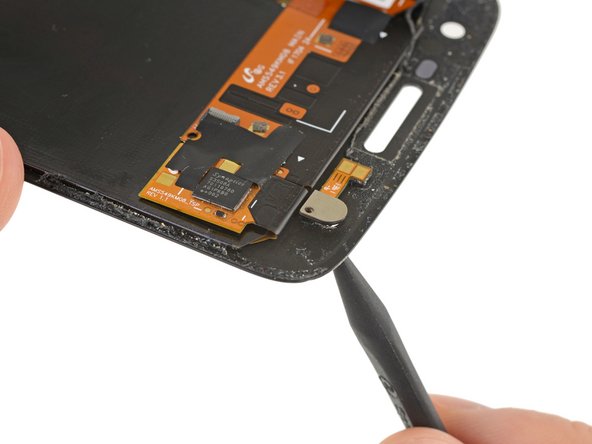

  • قاب بالای نمایشگر در قطعه نمایشگر قدیمی را به مدت 2-3 دقیقه گرم کنید تا چسب متصل به فلش دوربین جلو نرم شود.
گرم کردن قاب بالای نمایشگر
گرم کردن قاب بالای نمایشگر

مرحله 25

  • قسمت جلوی فلش دوربین را با نوک اسپادگر به سمت بیرون فشار داده تا اینکه از قعطه نمایشگر جدا شود.
جدا کردن قسمت جلوی فلش دوربین
جدا کردن قسمت جلوی فلش دوربین
جدا کردن قسمت جلوی فلش دوربین
جدا کردن قسمت جلوی فلش دوربین

مرحله 26

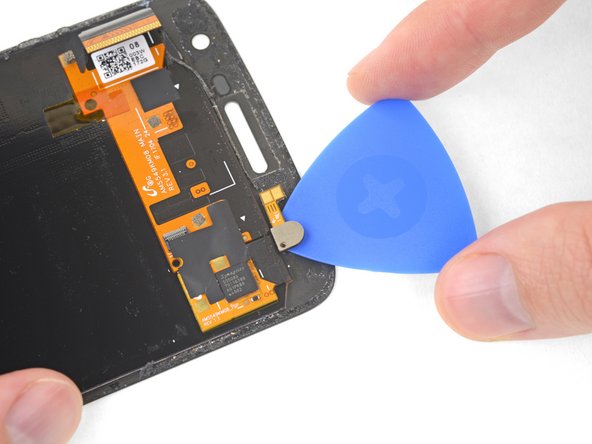

  • پیک را در زیر کابل فلوی فلش حرکت دهید، و چسب متصل به آن را بردارید.
  • فلش دوربین جلو را برداشته و آن را کنار بگذارید.
پیک را در زیر کابل فلوی فلش حرکت دهید
پیک را در زیر کابل فلوی فلش حرکت دهید

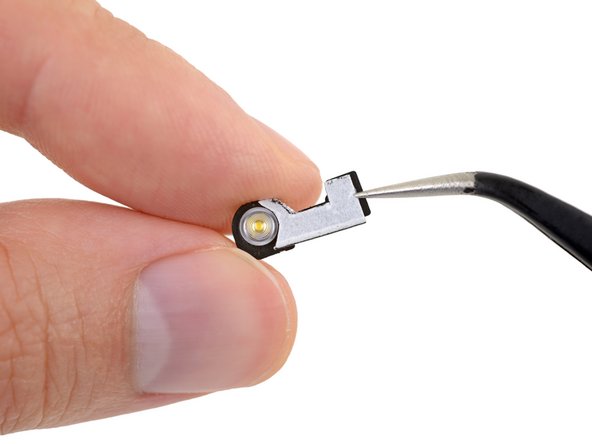

برداشتن فلش دوربین جلو
برداشتن فلش دوربین جلو

مرحله 27

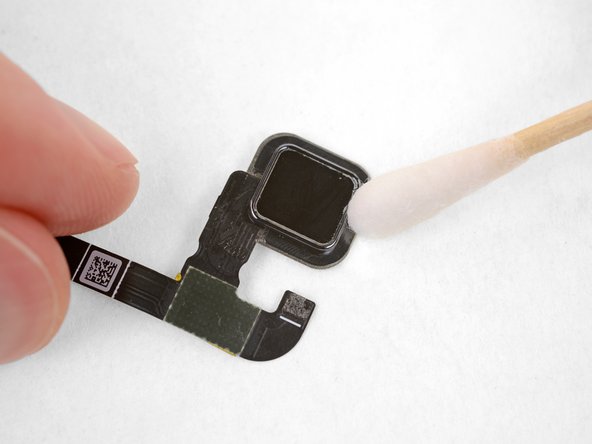

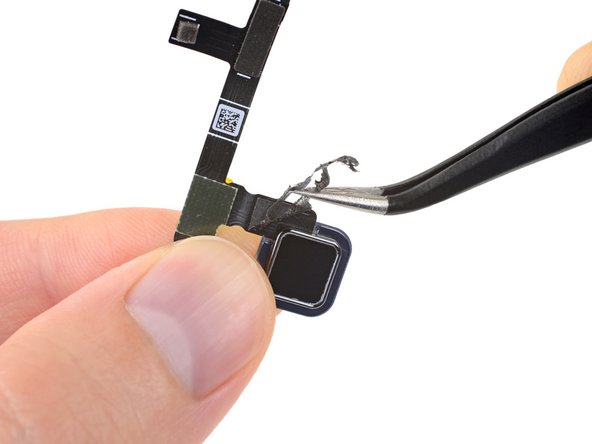

  • هر چسب قدیمی باقیمانده را به دقت از سنسور اثر انگشت بردارید.
  • برای نتایج بهتر، نواحی چسبناک را با الکل ایزوتروپیل تمیز کرده تا سطح چسب جدید آماده باشد.
برداشتن کامل چسب های باقی مانده
برداشتن کامل چسب های باقی مانده
نواحی چسبناک را با الکل ایزوتروپیل تمیز کنید
نواحی چسبناک را با الکل ایزوتروپیل تمیز کنید
نواحی چسبناک را با الکل ایزوتروپیل تمیز کنید
نواحی چسبناک را با الکل ایزوتروپیل تمیز کنید

مرحله 28

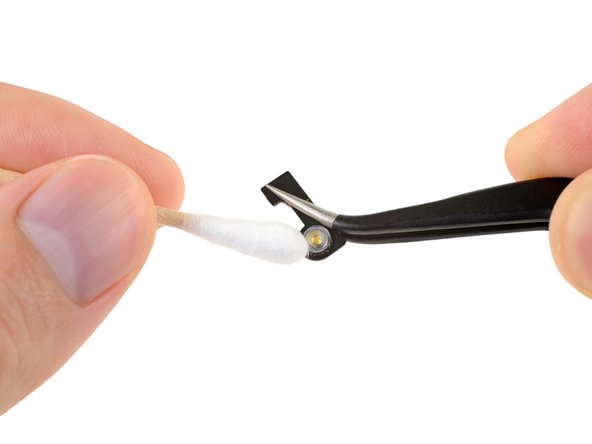

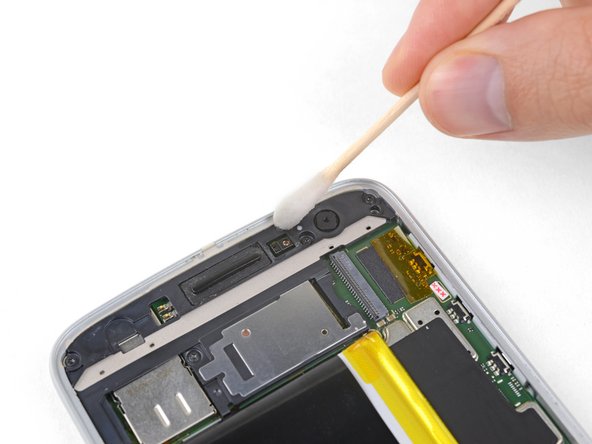

  • هر چسب باقیمانده را از قطعه فلش بردارید. در صورت نیاز، آن را با الکل ایزوتروپیل تمیز کنید.
تمیز کردن چسب قطعه فلش
تمیز کردن چسب قطعه فلش

مرحله 29

  • دو قطعه نوار چسب L شکل مانند را بریده، و آنها را محکم به اطراف سنسور اثر انگشت بچسبانید.
بریدن دو قطعه نوار چسب L شکل
بریدن دو قطعه نوار چسب L شکل
چسباندن ان به اطراف سنسور اثر انگشت
چسباندن ان به اطراف سنسور اثر انگشت
چسباندن ان به اطراف سنسور اثر انگشت
چسباندن ان به اطراف سنسور اثر انگشت

مرحله 30

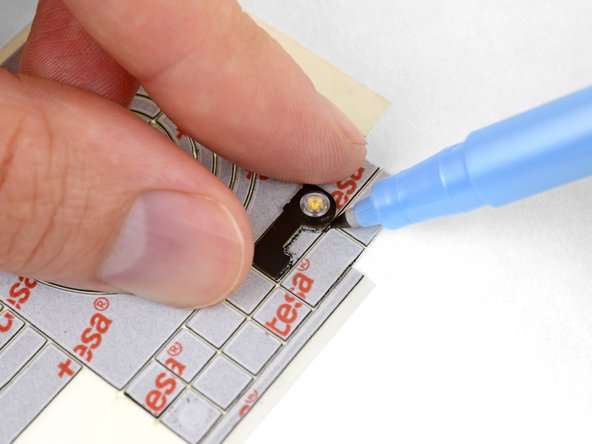

  • از قطعه فلش و قلم یا مارکر برای دنبال کردن قطعه نوار چسب مناسب استفاده کنید.
  • نوار را به اندازه و شکل مناسب بریده و آن را در سمت جلوی قطعه فلش قرار دهید.
استفاده کردن قطعه فلش و قلم یا مارکر برای دنبال کردن قطعه نوار چسب
استفاده کردن قطعه فلش و قلم یا مارکر برای دنبال کردن قطعه نوار چسب
بریدن نوار به اندازه و شکل مناسب
بریدن نوار به اندازه و شکل مناسب

مرحله 31

  • نوارهای محافظ یا فیلم ها را از پشت قطعه نمایشگر جدید بردارید.

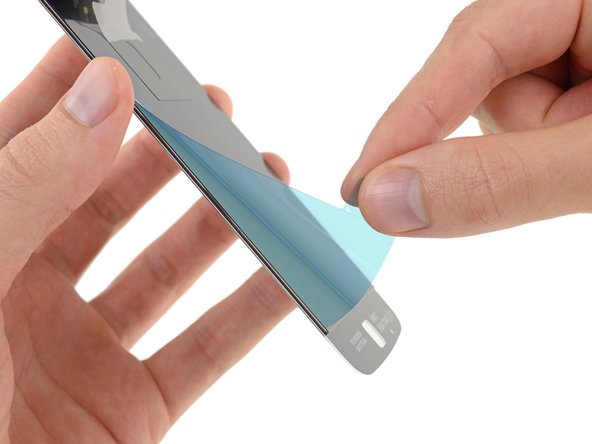

برداشتن نوارهای محافظ از نمایشگر جدید
برداشتن نوارهای محافظ از نمایشگر جدید
برداشتن نوارهای محافظ از نمایشگر جدید
برداشتن نوارهای محافظ از نمایشگر جدید

مرحله 32

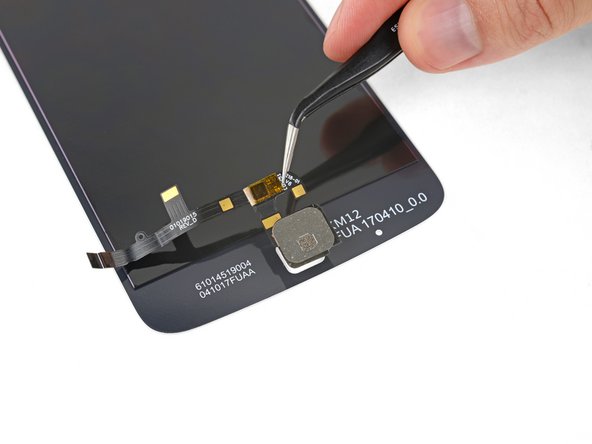

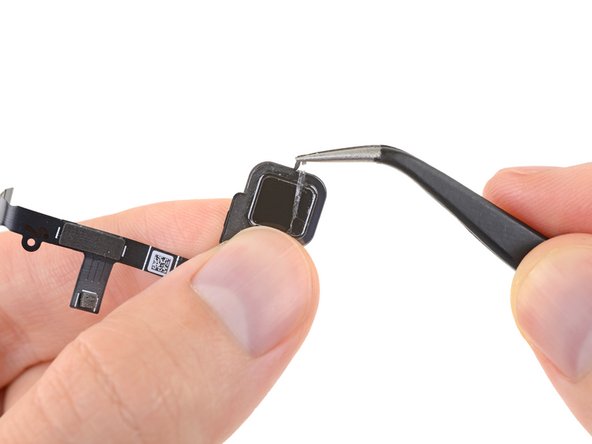

  • لاینر را از نوار چسب روی سنسور اثر انگشت بلند نموده و سپس بردارید.
  • نمایشگر جدید را از سطح رویه خود قرار دهید، تا پشت سنسور اثر انگشت در پایین قرار بگیرد.
  • پشت سنسور اثر انگشت را برای چند ثانیه محکم فشار داده تا چسب در محل خود قرار بگیرد.
بلند کردن لاینر از نوار چسب روی سنسور اثر انگشت
بلند کردن لاینر از نوار چسب روی سنسور اثر انگشت
قرار دادن صفحه نمایشگر جدید روی سطح رویه خود
قرار دادن صفحه نمایشگر جدید روی سطح رویه خود
محکم کردن چسب
محکم کردن چسب

مرحله 33

  • لاینر را از نوار چسب روی قطعه فلش بلند کنید، و فشلر را به پشت نمایشگر جدید فشار دهید.
  • از نصب قطعه فلش به حالت افقی و در محل اصلی خود مطمدن شده، و یا اینکه پدهای مسی در پشت با رابط های فنری گوشی همتزار نباشد و فلش کار نمی کند.
فشار دادن فشلر به پشت نمایشگر
فشار دادن فشلر به پشت نمایشگر

مرحله 34- نصب نمایشگر

  • تمام چسب نمایشگر قدیمی را از بدنه گوشی بردارید.

اگر نمایشگر فعلی مجددا نصب می شود، تمام چسب قدیمی را نیز به خوبی بردارید.

  • از نوک اسپادگر برای برداشتن چسب های ریز استفاده کنید.

دقت کنید که باتری با اسپادگر سوراخ نشود.

  • برای نتایج بهتر، نواحی چسبناک را با الکل ایزوتروپیل تمیز کرده تا سطح آماده شده و چسب جدید به طور محکم بچسبد.
بخوانید  تعویض صفحه دیجیتالی کننده موتورلا
برداشتن تمام چسب نمایشگر قدیمی
برداشتن تمام چسب نمایشگر قدیمی
استفاده کردن نوک اسپادگر برای برداشتن چسب ها
استفاده کردن نوک اسپادگر برای برداشتن چسب ها
نواحی چسبناک را با الکل ایزوتروپیل تمیز کنید
نواحی چسبناک را با الکل ایزوتروپیل تمیز کنید

مرحله 35

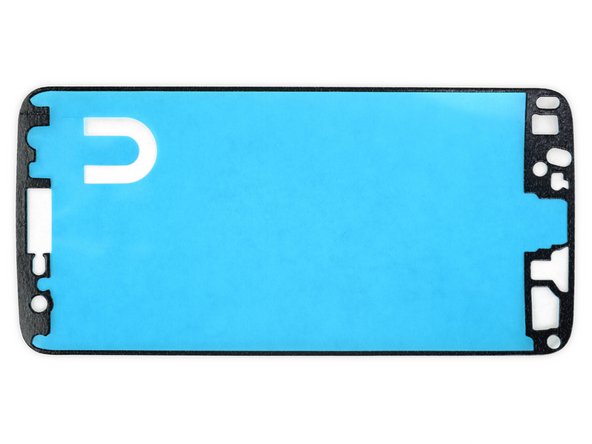

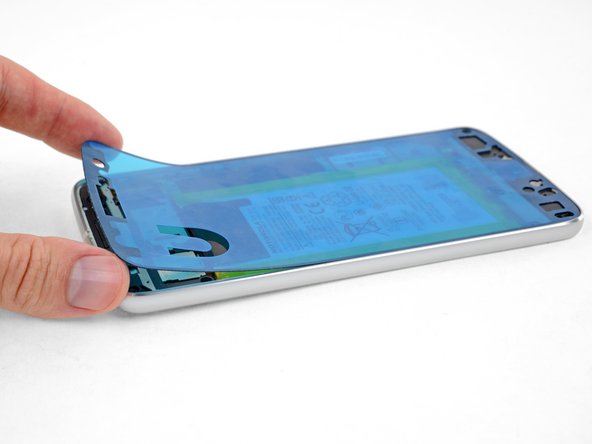

بعضی از ورقه های چسب نمایشگر دارای 3 لایه هستند: لایه پلاستیکی (معمولا آبی)، لایه چسب در وسط (مشکی) و لایه کاغذ وکس (سفید).

  • اگر از لایه کاغذ استفاده می شود، آن را بلند نموده و سپس بردارید.
بعضی از ورقه های چسب نمایشگر دارای 3 لایه هستند
بعضی از ورقه های چسب نمایشگر دارای 3 لایه هستند
بلند کردن ورقه های چسب نمایشگر
بلند کردن ورقه های چسب نمایشگر

مرحله 36

  • هر لایه کاغذ باقیمانده را برداشته تا چسب سمت دیگر دیده شود.

قبل از ادامه کار، ورقه چسب باید همانند تصویر سوم باشد.



مرحله 37

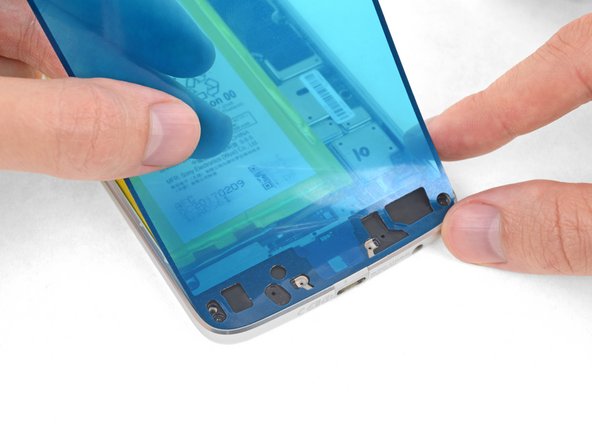

  • ورقه چسب را به گونه ای نگهدارید که چسب آن در مقابل قرار بگیرد و به دقت آن را در لبه پایین گوشی همتراز کنید.

مطمئن شوید که ورقه چسب به درستی قرار بگیرد، که اسپیکر هدفون در بالا می باشد.

  • پس از همتراز شدن مناسب، مابقی ورقه چسب را در گوشی بردارید.
همتراز کردن ورقه چسب با گوشی
همتراز کردن ورقه چسب با گوشی

مرحله 38

  • چسب را محکم فشار دهید.

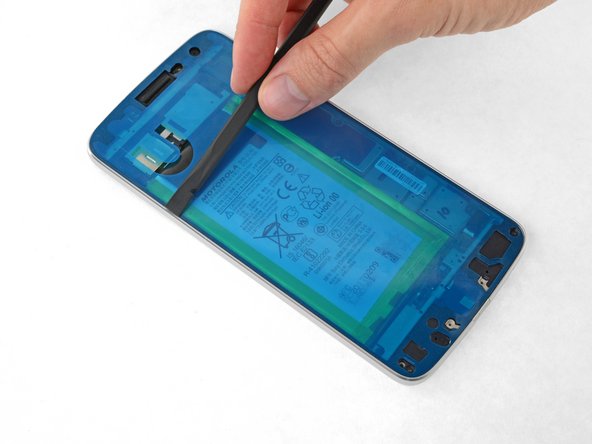

  • لبه صاف اسپادگر را در امتداد لبه ها و نواحی دارای دسترسی مشکل، قرار دهید.

دقت کنید که باتری با اسپادگر سوارخ نشود.

محکم کردن چسب
محکم کردن چسب
قرار دادن لبه صاف اسپادگر را در امتداد لبه ها و نواحی دارای دسترسی مشکل
قرار دادن لبه صاف اسپادگر را در امتداد لبه ها و نواحی دارای دسترسی مشکل



مرحله 39

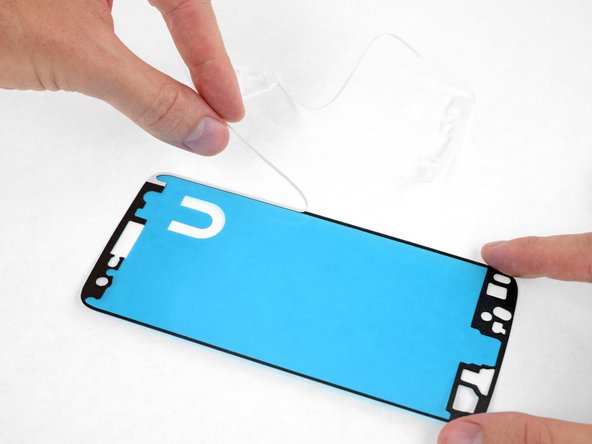

  • لاینر پلاستیکی را بیرون بکشید تا چسب نمایشگر دیده شود.

Peel off and discard the plastic liner, exposing the display adhesive.

مرحله 40

  • قبل از محکم کردن نمایشگر، کابل های فلوی نمایگر و سنسور اثر انگشت را وصل کرده و سپس گوشی را روشن کنید.
  • تمامی عملکردها را تست نموده تا مطمئن شوید که تعمیر قبل از محکم کردن نمایشگر با موفقیت انجام شده است.

در زمان نصب کامل، خط سفید در هر کابل فلوی باید با علائم روی مادربرد در هر طرف کابل مطابقت داشته باشد.

کابل ها را در حالیکه گوشی روشن است، برنداشته، وارد نکرده و یا تنظیم نکنید.

کابل ها می توانند به سختی همتراز و نصب شود. مطمئن شوید که با رابط های طلایی واقع در پشت تماس نداشته و یا اینکه روغنی بودن انگشت ممکن ست منجر به عملکرد بد شود. اگر بطور تصادفی با آنها تماس پیدا می کنید، آنها را به آرامی با الکل ایزوتروپیل پاک کنید.

Before sealing the display in place, connect the flex cables for the display and fingerprint sensor, and then power your phone on.



مرحله 41

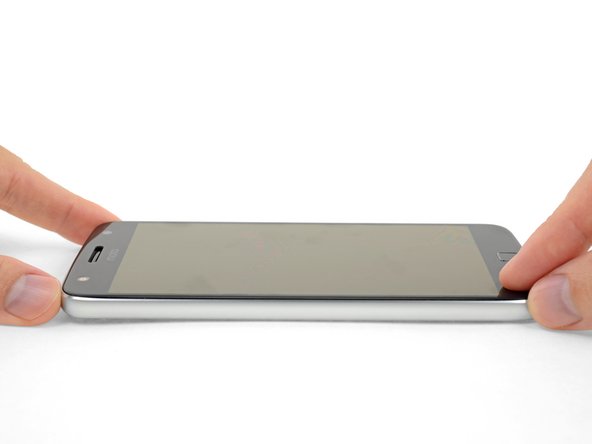

  • هنگامی که تعمیر تست و کامل شد، نمایشگر را محکم در جای خود فشار داده و هر لاینر پلاستیکی را از صفحه نمایش بردارید.

به منظور کمک به اتصال چسب نمایشگر، اطراف نمایشگر را گرم کرده و سپس سطح گوشی را به مدت 30 دقیقه زیر یک شی سنگین مانند چندین کناب قرار دیهد.

در حالیکه این کار انجام می شود گوشی را در گیره دوربین قرار ندهید، و یا فشار قطعی ممکن است نمایشگر را از چسبیدن محکم جلوگیری کند. کتاب های نازک را زیر گوشی در سمت بامپ دوربین قرار داده تا فشار زیاد شود.

When your repair is tested and complete, press the display firmly into place and remove any plastic liners from the screen.

برای اطلاعات بیشتر درمورد تعمیر موبایل موتورلا به لینک مراجعه نمائید.
