تعویض مادربرد 3542 Inspiron دل

تعویض مادربرد 3542 Inspiron دل به صورت زیر است:

مرحله 1- مادربرد

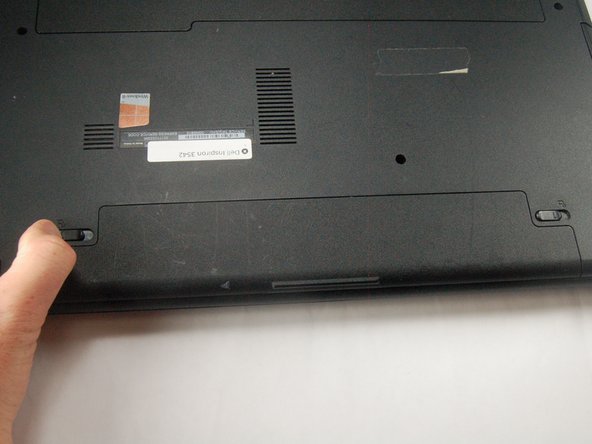

• چفت های دو طرف لپ تاپ را به سمت بیرون حرکت داده تا باتری باز شود.

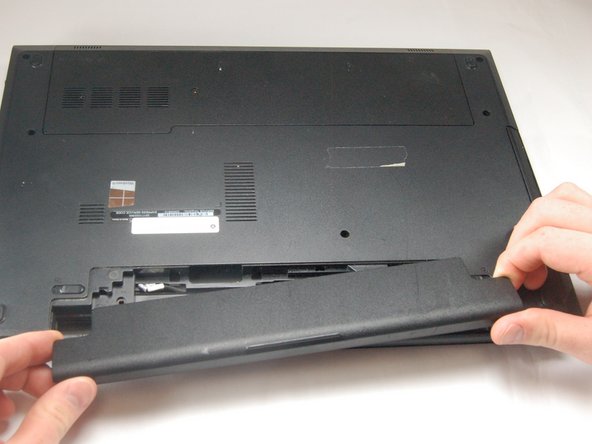

• باتری را از کامپیوتر بردارید.

مرحله 2

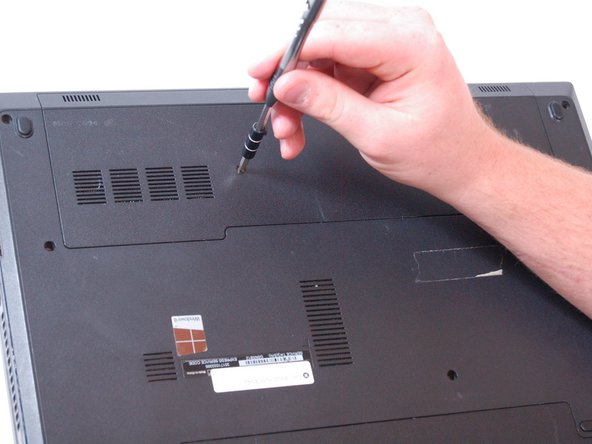

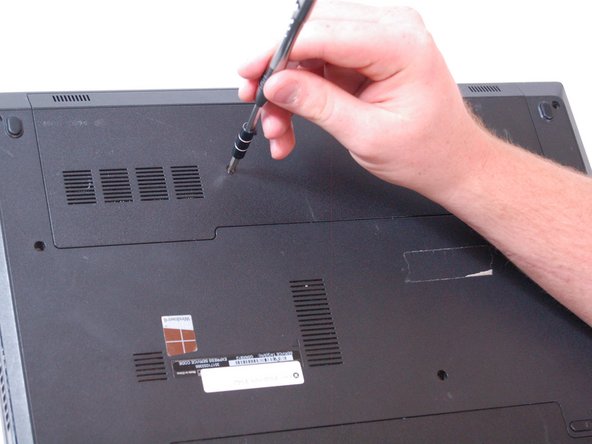

• پیچ (1 * M2 * 3mm) را بردارید.
• درب دسترسی ره به سمت پایین حرکت داده و سپس آن را بردارید.

مرحله 3

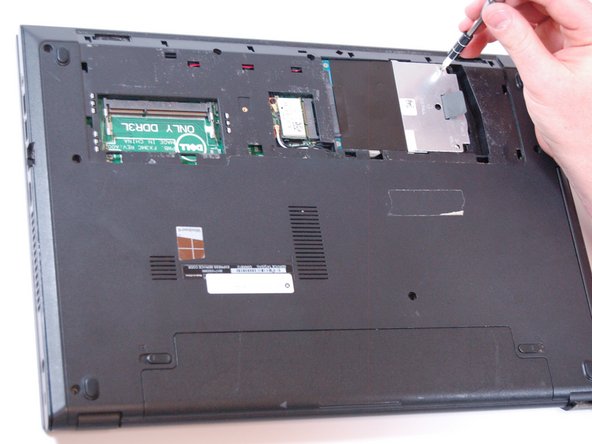

• پیچ (1 * M2 * 3mm) را بردارید.

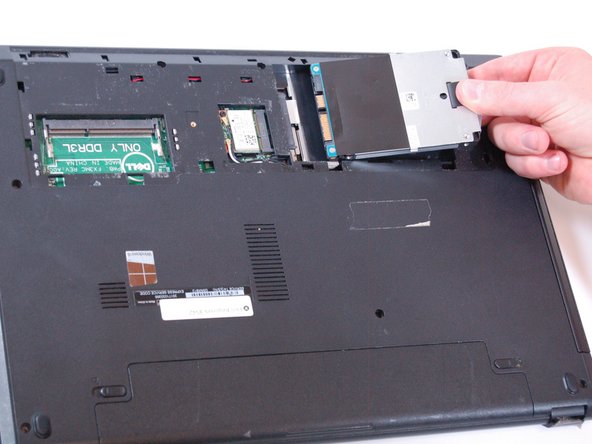

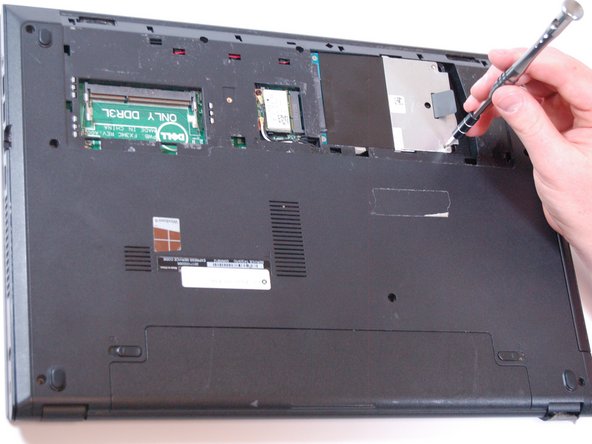

• هارد دیسک را به ناحیه باز حرکت داده و سپس آن را بردارید.

مرحله 4

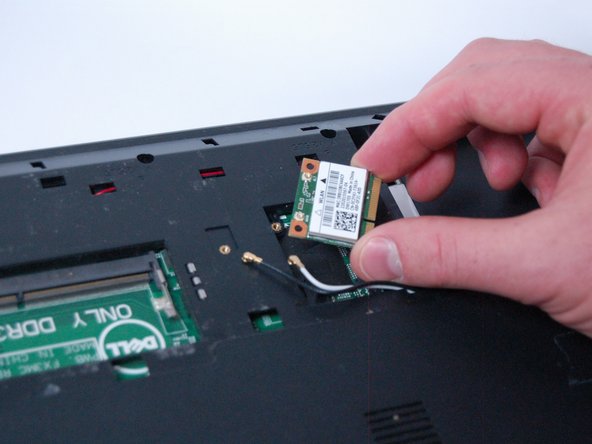

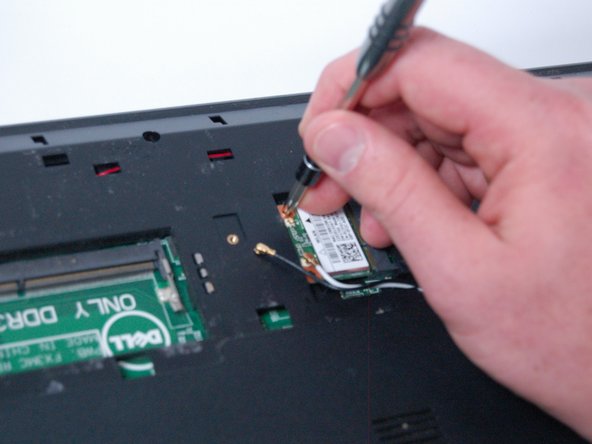

• کابل های مشکی و سفید آنتن را از کارت وایرلس قطع کنید.
• پیچ (1 * M2 * 3mm) را بردارید.
• کارت وایرلس را از لپ تاپ بردارید.

مرحله 5 تعویض مادربرد 3542 Inspiron دل

• تمام پیچ ها را از پایین لپ تاپ بردارید (10 * M2.5 * 5mm).
• لپ تاپ را چرخانده و سپس آن را باز کنید.

مرحله 6 تعویض مادربرد 3542 Inspiron دل

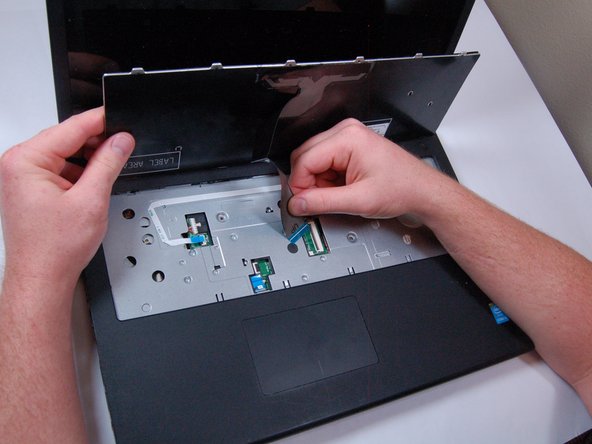

• بااستفاده از ابزار بلند کردن پلاستیکی، کیبورد را آزاد کنید.
• کیبورد را بلند کنید.
• کابل اتصال کیبورد به لپ تاپ را قطع کنید.
• کیبورد را بردارید.

مرحله 7

• کابل های تاچ پد واقع در پالم رست را قطع کنید.
• پیچ ها را بردارید (3 * M2.5 * 5mm).

مرحله 8

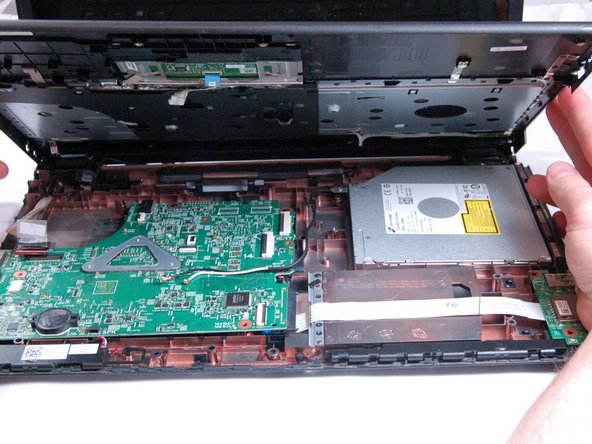

• پالم رست را به دقت از مابقی لپ تاپ آزاد کنید.
• پالم رست را بردارید.

مرحله 9

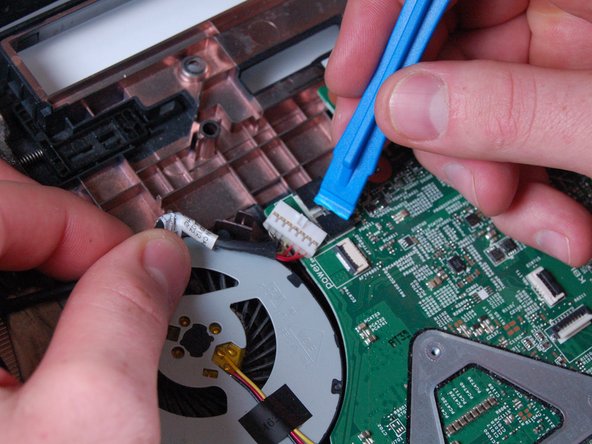

• کابلی که به مادربرد وصل است را قطع کنید.
• جک DC را از لپ تاپ بردارید.

مرحله 10

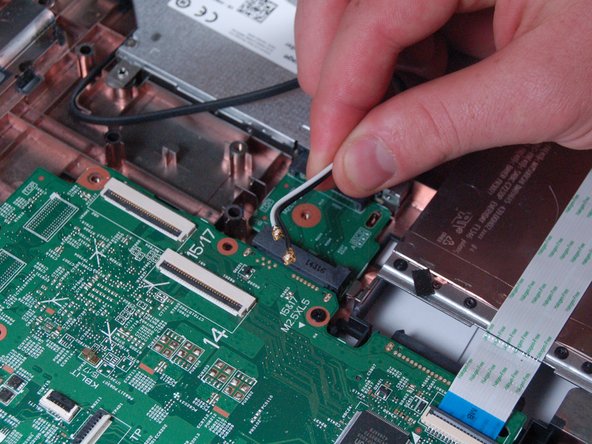

• کابل های روی آنتن را شل کنید.

مرحله 11

• پیچ ها را باز کنید (1 * M2 *35mm).
• برد مدار را از مابقی کامپیوتر قطع کنید.

مرحله 12

• نوار سمت چپ لپ تاپ را شل کنید.
• کابل نمایشگر را قطع کنید.

مرحله 13

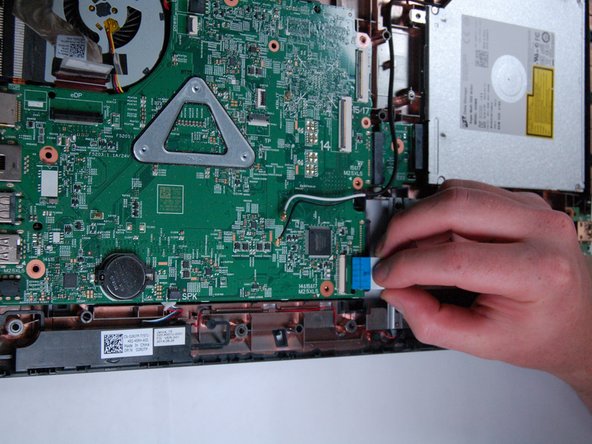

• کابل واقع در قسمت پایین مادربرد را قطع کنید.
• پیچ ها را بردارید.
• کابل واقع در سمت راست مادربرد را بردارید (3 * M2.5 * 5mm).
• مادربرد را از لپ تاپ بردارید.
