تعویض CPU Inspiron B130 لب تاپ دل
برای تعویض CPU Inspiron B130 لب تاپ دل به روش زیر عمل کنید:
مرحله 1- باتری
ابتدا، مطمئن شوید که لپ تاپ خاموش است.
- کامپیوتر را چرخانده به طوریکه باتری دیده شود.
مرحله 2
- دکمه باتری را روبه پایین فشار داده تا اینکه باتری باز شود.
- این دکمه باید در موقعیت باز قرار بگیرد.
مرحله 3
- اکنون، دکمه دیگر (در سمت راست زیر باتری) را از راست به چپ فشار دهید.
- اکنون باتری شل خواهد شد، باتری را باند نموده و از کامپیوتر خارج کنید.
مرحله 4- درایو دیسک
- پیچ 8 میلیمتری را بردارید.

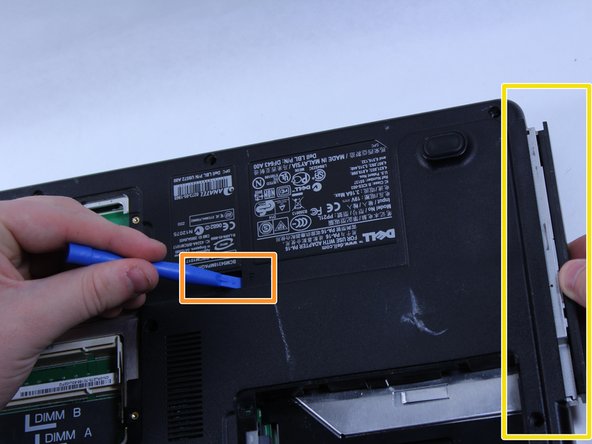

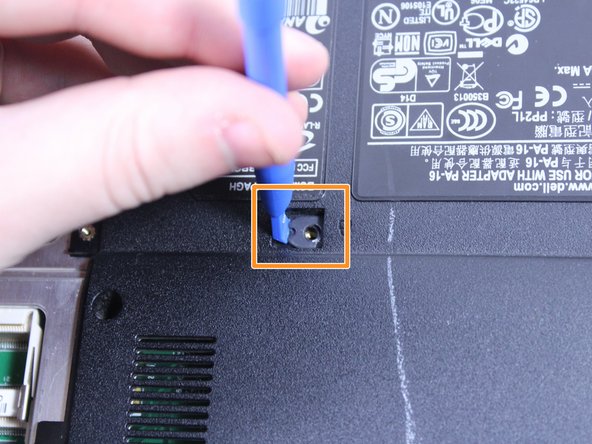

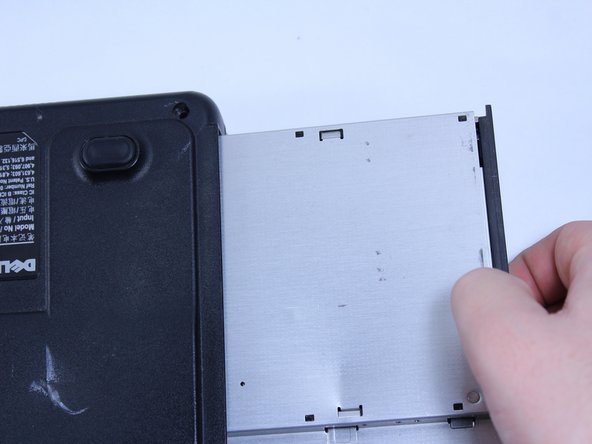

- درایو دیسک را با ابزار بازکننده پلاستیکی به بیرون فشار دهید.
- درایو دیسک را با دست دیگر به بیرون بکشید.
مرحله 5
- اکنون درایو دیسک می تواند برداشته شود.
مرحله 6- هارد دیسک

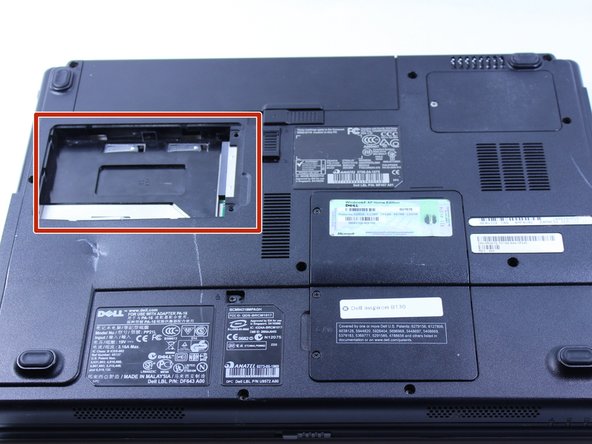

- این کامپیوتر خاص (در تصویر مقابل) فاقد هارد دیسک است.
- دو پیچ را بردارید.
- کاور پلاستیکی را از شیار خود همانند شکل بلند کرده تا آن را بردارید.
- هارد دیسک را با بلند کردن و بیرون کشیدن آن از کامپیوتر بردارید.
مرحله 7- کیبورد
- کامپیوتر را روبه پایین قرار داده و صفحه را باز کنید.

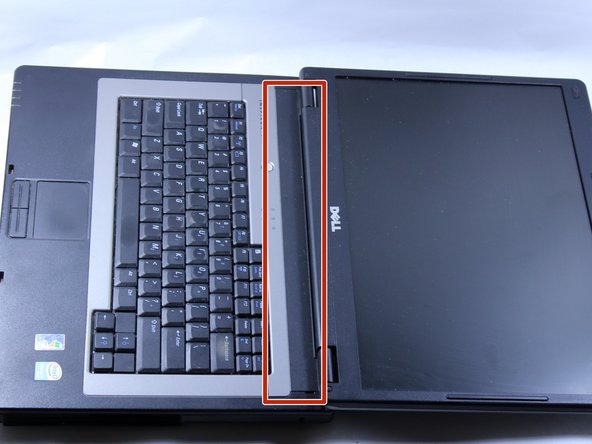

- قطعه بلند پلاستیکی در زیر صفحه وجود دارد که باید برداشته شود.
مرحله 8
در هنگام بلند کردن صفحه پلاستیکی، دقت کنید و آن را به آرامی بلند نموده تا پلاستیک آن ترک نخورد.
- ابزار باز کننده پلاستیکی را وارد شیار کوچک نمایید.
- کاور پلاستیکی را به آرامی بلند کرده و بردارید.
مرحله 9
- دو پیچ 4 میلیمتری واقع در بالای کیبورد را بردارید.
اکنون کیبورد شل شده اما هنوز از قسمت زیر وصل است. هنگام بلند کردن کیبورد دقت کنید تا این اتصال صدمه نبیند.
مرحله 10
- کیبورد را اندکی بلند نموده و اتصال کیبورد را مشاهده کنید.
- این دکمه مشکی باید بلند شده تا کیبورد برداشته شود.
- انگشت خود را زیر این دکمه قرار داده و همانند شکل به آرامی به عقب بکشید.
- اکنون کیبورد برداشته می شود.
مرحله 11- صفحه نمایش
- دو اتصال در تصویر نشان داده شده که باید برداشته شوند.

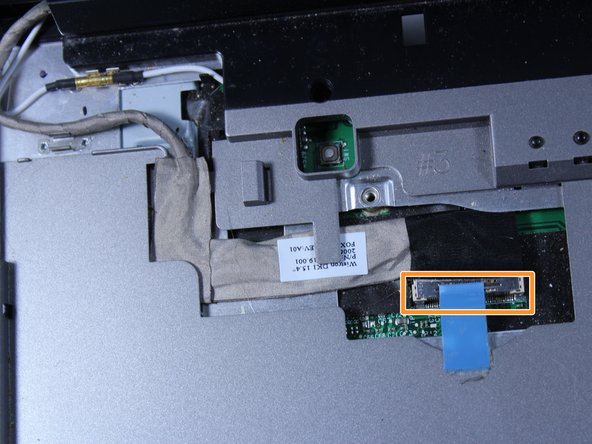

- یک اتصال با نوار آبی را با بلند کردن نوار به آرامی بردارید.
مرحله 12

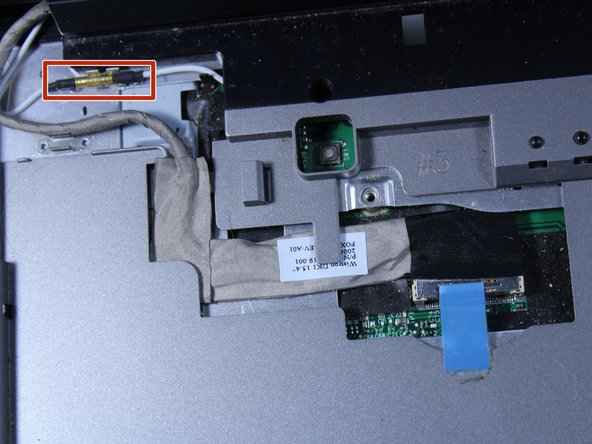

- اتصال دیگر را با کشیدن آن به آرامی بردارید.
مرحله 13
- دو پیچ 6 میلیمتری که مستقیما زیر صفحه نمایش قرار دارد را بردارید.
مرحله 14
- کامپیوتر را ببندید و آن را وارونه نموده به طوریکه پشت آن روبه بالا قرار بگیرد.

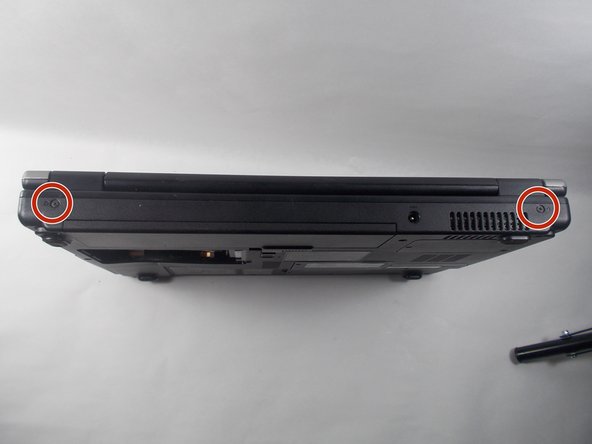

- دو پیچ 6 میلیمتری را بردارید که پشت هر یک از نقاط محوری صفحات قرار دارند.

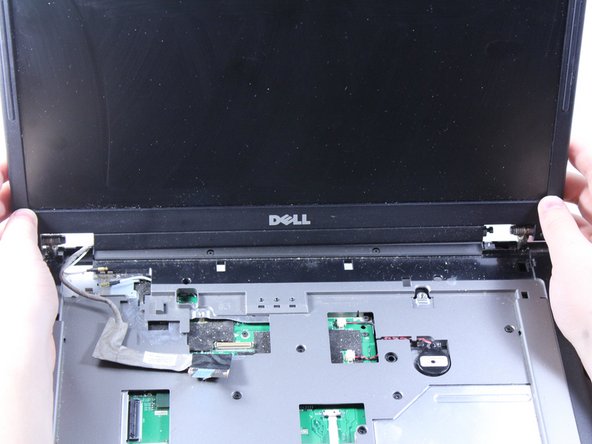

- صفحه نمایش را باز نموده و اکنون می توانید آن را بلند کرده و از کامپیوتر خارج کنید.
مرحله 15- CPU

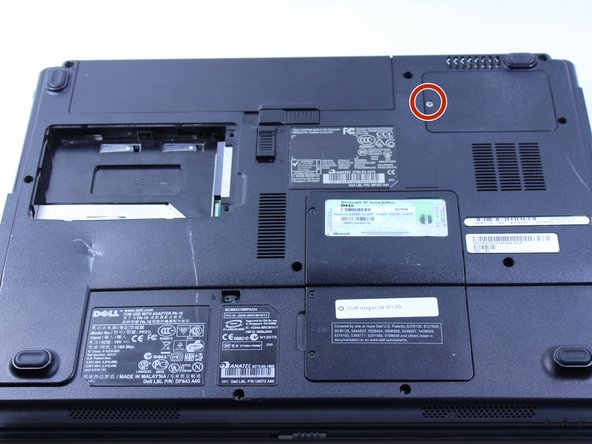

- پیچ 6 میلیمتری را بردارید.

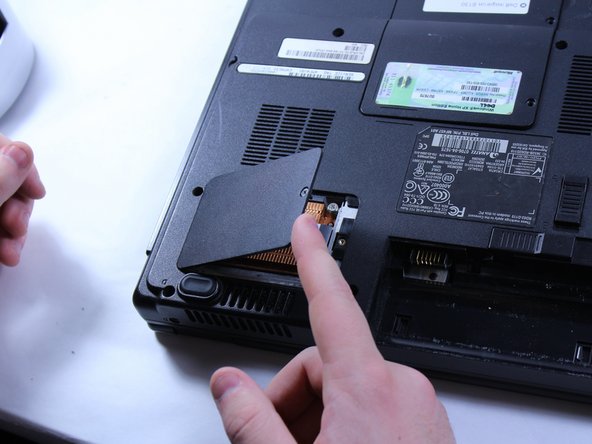

- کاور پلاستیکی را خارج کنید.
مرحله 16
- 4 پیچ را شل کنید.
این پیچ ها به سینک حرارتی متصل هستند.
- سینک حرارتی را از کامپیوتر بردارید.
مرحله 17

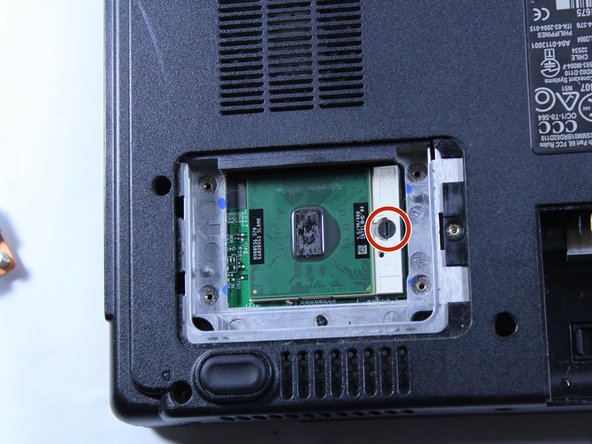

- با استفاده از پیچ گوشتی سر صاف، پیچ را تا یک چهارم در موقعیت باز بچرخانید.
- CPU را بردارید.
مرحله 18- رم و وایرلس

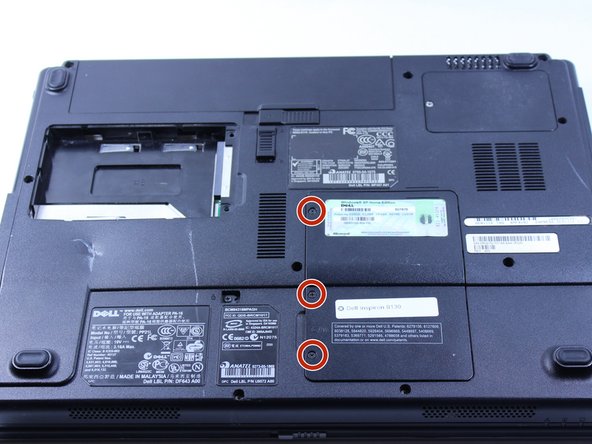

- 3 پیچ 6 میلیمتری را بردارید.
- کاور پلاستیکی را بلند کرده تا رم و وایرلس دیده شوند.
مرحله 19

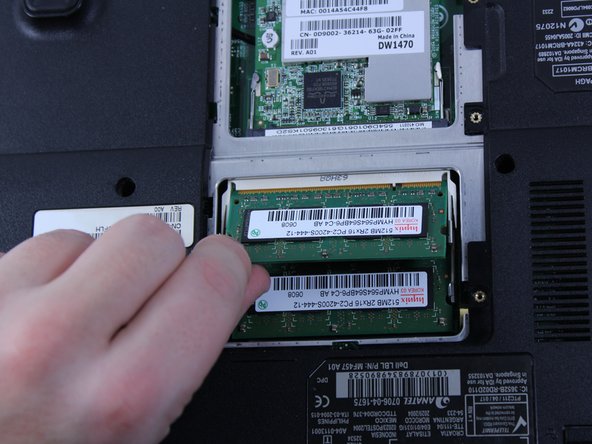

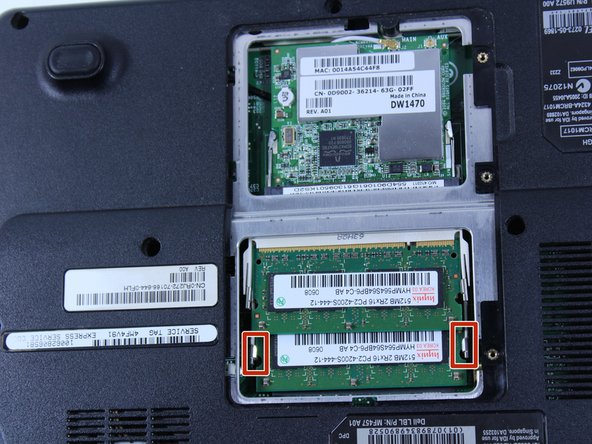

- برای برداشتن رم، آن را به سمت بیرون و خلاف قلاب های فلزی فشار دهید.

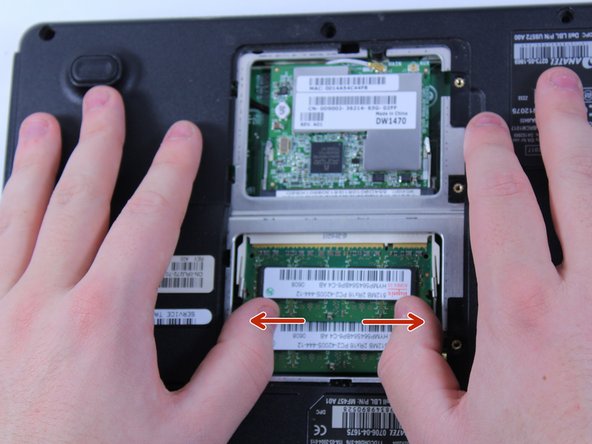

- اولین رم بلند می شود بنابراین می توانید آن را اندکی از سمت راست بیرون بکشید.
- اولین مرحله را برای برداشتن دومین تراشه رم مجددا تکرار نمایید.
- مرحله نصب شامل معکوس کردن مراحل برداشتن است.
مرحله 20
- به منظور برداشتن تراشه وایرلس، روی دو قلاب فلزی آن را به سمت بیرون فشار دهید.
تراشه را بر ندارید، زیرا سیمی که به این تراشه وصل است باید در ابتدا برداشته شود.
مرحله 21

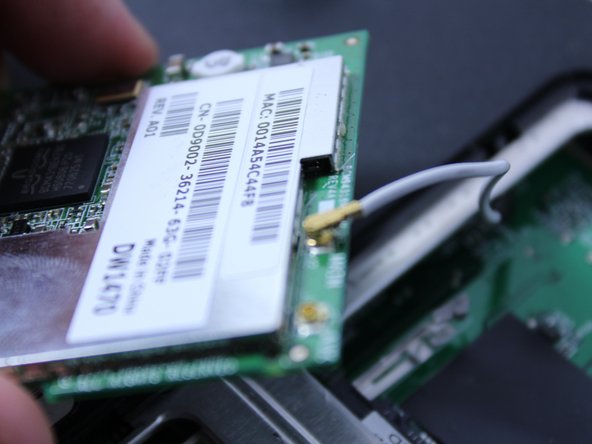

- برای برداشتن سیم، تراشه وایرلس را محکم نگهداشته و اتصال را مستقیما از تراشه بیرون بکشید.
مرحله 22- مادربرد
- 12 پیچ 8 میلیمتری را بردارید.
تصویر مقابل هر چیز نصب شده در کامپیوتر را نشان می دهد. در این نقطه، CPU، رم، باتری، هارد دیسک و تراشه وایرلس باید برداشته شوند.
مرحله 23

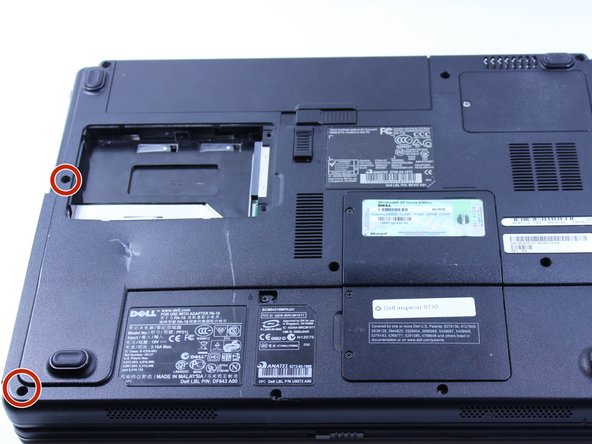

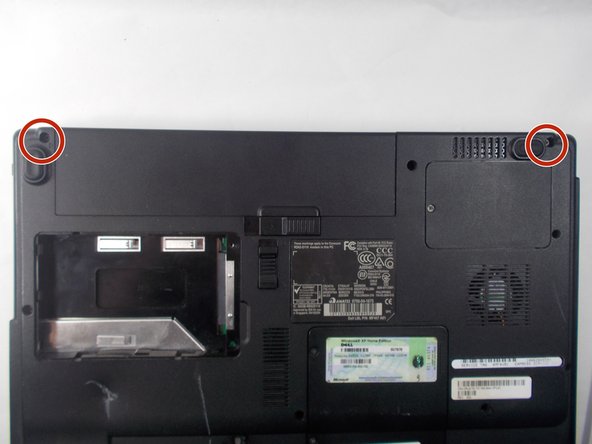

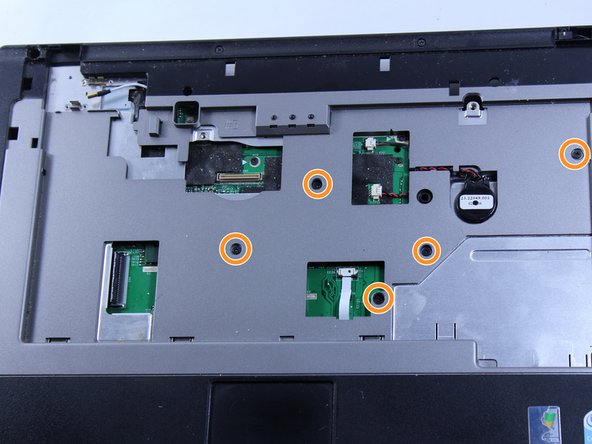

- کامپیوتر را چرخانده و دو پیچ 4 میلیمتری واقع در قسمت زیر را که صفحه نمایش قرار دارد، بردارید.
- 5 پیچ 6 میلیمتری را بردارید.
مرحله 24

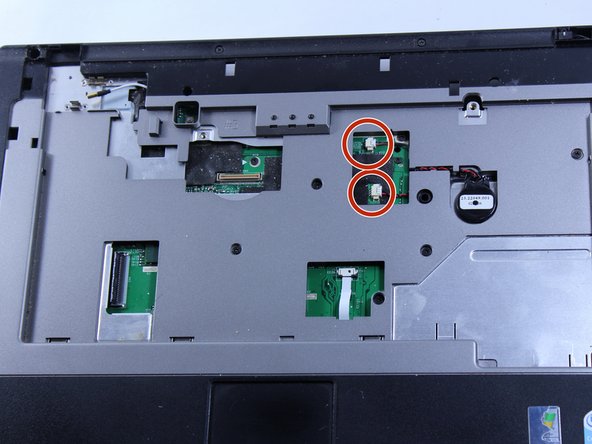

- این دو اتصال را قطع کنید.

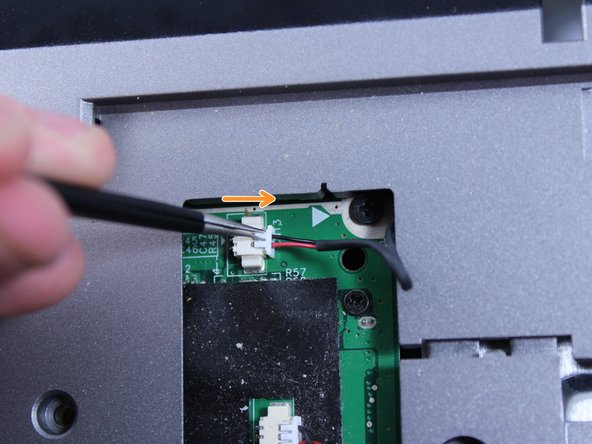

- سیم ها را نکشید، زیرا می تواند به اتصال آسیب برساند. از موچین برای گرفتن قطعه پلاستیکی سفید استفاده نموده و آن را به سمت بیرون فشار دهید.
مرحله 25
- این اتصال نیز باید برداشته شود.

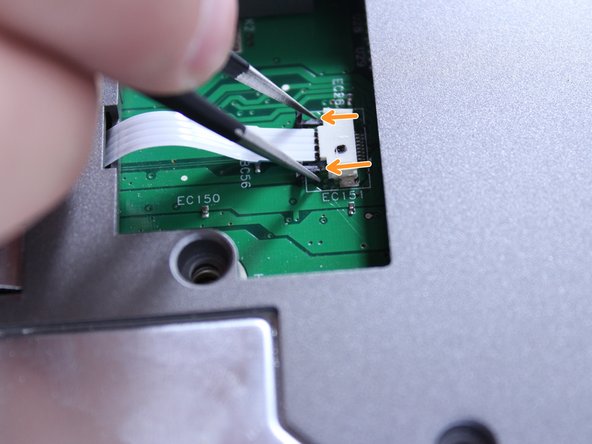

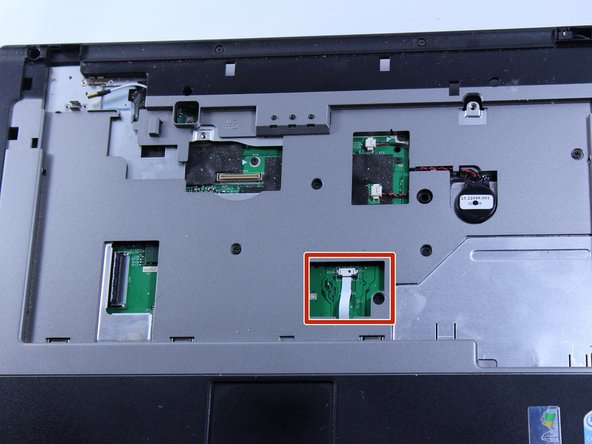

- کانکتور مشکی کوچک را با موچین بگیرید و آن را مستقیما به پشت بکشید.
- اکنون این سیم می تواند قطع شود.
مرحله 26
- کل کاور/ فریم می تواند از بالای مادربرد بیرون کشیده شود.

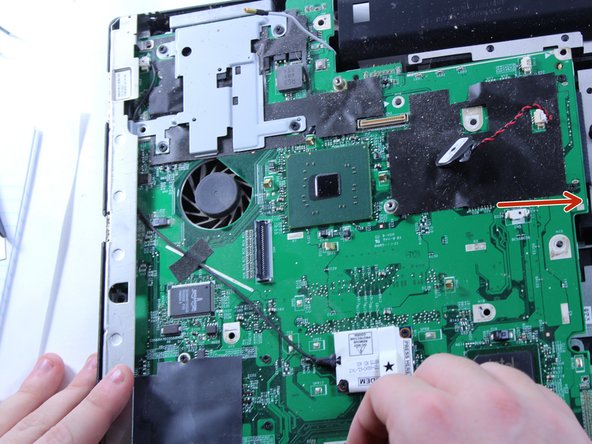

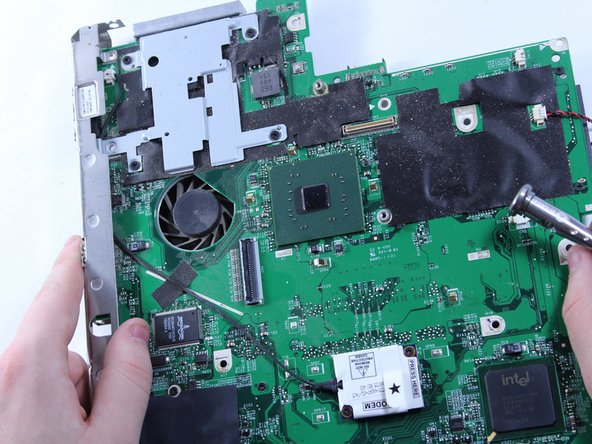

- اکنون مادربرد می تواند با کشیدن روبه بالا و حرکت دادن به سمت راست برداشته شود.
مرحله 27- فن

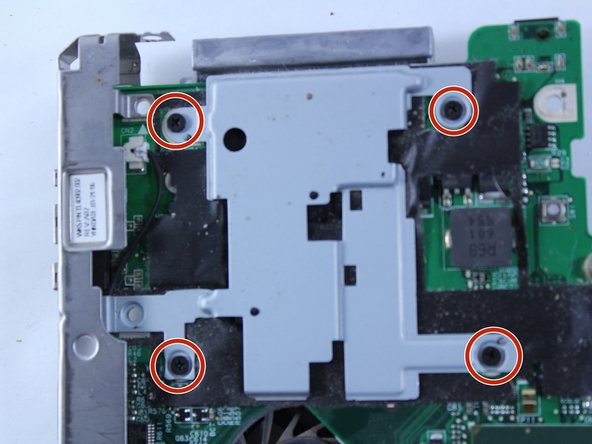

- این 4 پیچ 4 میلیمتری را بردارید.

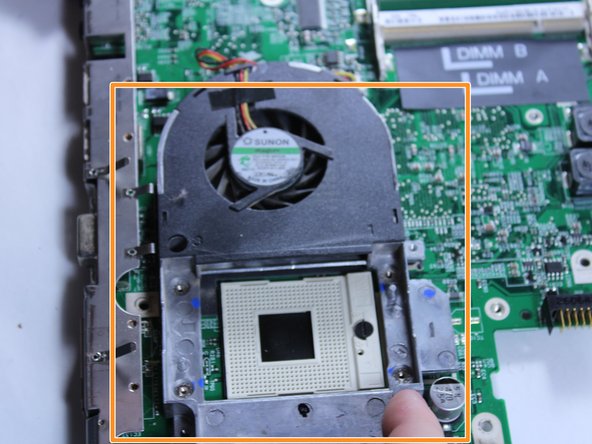

- مادربرد را چرخانده و فن را بلند کنید.

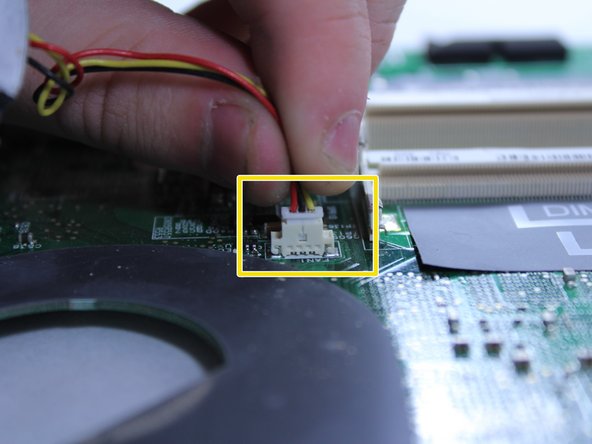

- سیم متصل کننده فن به مادربرد با به آرامی بکشید تا قطع شود.
- اکنون فن را بردارید.
