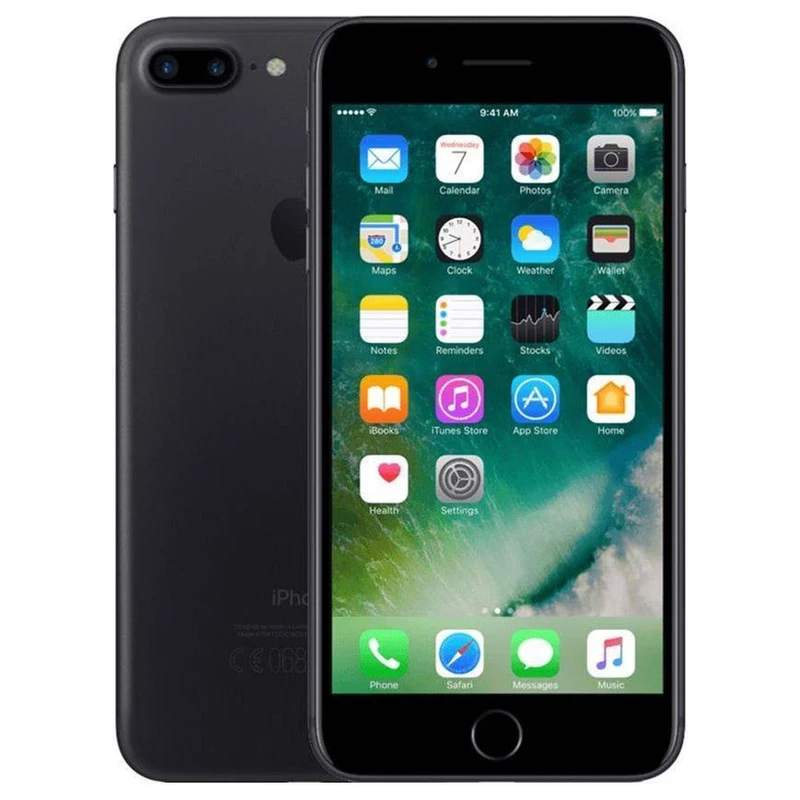

تعویض آنتن چپ بالای آیفون 7 پلاس
مرحله 1- پیچ های پنج سو
قبل از جدا کردن قطعات آیفون، باتری باید زیر 25% تخلیه شود. یون لیتیوم باتری می تواند باعث آتش سوزی و یا انفجار شود اگر که به صورت اتفاقی سوراخ شود.
- قبل از جدا کردن قطعات، آیفون را خاموش کنید.
- دو پیچ پنج سو 3.4 میلیمتری که لبه پایینی آیفون است برداشته شوند.
باز شدن نمایشگر آیفون چسب ضد آب آن را به خطر می اندازد. قبل از هر کاری چسب جایگزین را آماده کنید تا از ورود هرگونه مایعی به آن جلوگیری شود.
مرحله 2- روش باز کردن
گرم کردن لبه پایین آیفون به نرم شدن چسبی که به نمایشگر متصل بوده کمک می کند، و به آسانی باز می شود.
- از سشوار مو یا iOpener برای گرم کردم لبه پایینی آیفون استفاده کنید و برای اینکه چسب زیر آن باز شود حدود یک دقیقه آن محل را گرم کنید.
مرحله 3:
- فنجان مکشی را بر روی قسمت پایین پنل جلویی درست بالای دکمه home قرار دهید.
مطمئن شوید که فنجان مکشی روی دکمه home قرار نگیرد، زیرا مانع چسبیدن فنجان مکشی و گلس جلو می شود.
مرحله 4:
- فنجان مکشی را به بالا بکشید، و برای ایجاد فاصله ای بین پنل جلو و روکش عقب بر روی فشار وارد کنید.
- انتهای صاف اسپادگر را در این فاصله قرار دهید.
چسب ضد آب که نمایشگر را محکم کرده است بسیار قوی بوده، برای ایجاد این فاصله باید نیروی کافی اعمال شود. اگر اینکار برای شما دشوار است، نمایشگر را به سمت بالا و پایین تکان دهید تا چسب آن ضعیف شود تا اینکه بتوانید اسپادگر را داخل آن کنید.
مرحله 5:
- انتهای صاف اسپادگر را بین پنل جلویی و روکش عقب در لبهی پایین و سمت چپ آیفون وارد کنید.
- اسپادگر را از لبه چپ گوشی به سمت لبه پایینی تکان دهید و به سمت دکمه های کنترل صدا ببرید تا اینکه چسب نمایشگر جدا شود.
لبه بالایی نمایشگر را از روکش عقب جدا نکنید زیرا ممکن است موجب شکسته شدن آن شود.
مرحله 6:
- اسپادگر را از سمت چپ گوشی بردارید و انتهای صاف آن را در گوشه راست پایین وارد کنید.
- اسپادگر را از لبه راست گوشی به گوشه بالا تکان دهید تا چسب نمایشگر نرم شود.
مرحله 7:
- فنجان مکشی را به بالا بکشید تا نمایشگر بلند و آیفون باز شود.
نمایشگر را بیش از 10 درجه باز نکنید زیرا کابلهای نواری در امتداد لبه راست دستگاه وجود دارند که نمایشگر را به برد منطقی وصل کرده اند.
مرحله 8:
- برآمدگی کوچگ روی فنجان مکشی را به بالا بکشید تا از پنل جلویی برداشته شود.
مرحله 9:
- یک پیک را زیر نمایشگر در امتداد لبه بالایی گوشی قرار دهید تا آخرین چسب نیز شل شود.
مرحله 10:
- قطعه نمایشگر را به آرامی از لبه بالایی گوشی بکشید تا گیره هایی که آن را به روکش عقبی متصل کرده اند آزاد شوند.
- آیفون را با چرخاندن نمایشگر از سمت چپ به سمت بالا، مانند کاور عقب یک کتاب، باز کنید.
نمایشگر را کاملا باز نکنید، زیرا چندین کابل نواری شکننده آن را به برد منطقی آیفون متصل کرده اند.
مرحله 11- قطع باتری
- 4 پیچ سه سو را که قلاب کابل نمایشگر را به برد منطقی وصل کرده اند، بردارید:
- سه پیچ 1.2 میلیمتری
- یک پیچ 2.6 میلیمتری
مرحله 12:
- قلاب پایین کابل نمایشگر را بردارید.
مرحله 13:
- از نوک اسپادگر برای بلند کردن کانکتور باتری از سوکت آن بر روی برد منطقی استفاده کنید.
کابل کانکتور را کمی خم کنید تا با سوکت برخورد نکند و برق به گوشی وارد شود.
مرحله 14- قطعه نمایشگر
مطمئن شوید که قبل از قطع یا اتصال مجدد کابلها در این مرحله، باتری قطع شده باشد.
- از انتهای صاف اسپادگر یا ناخن برای قطع دو کانکتور پایین نمایشگر استفاده کرده و آنها را از سوکت خود بر روی برد منطقی جدا کنید.
- برای اتصال مجدد کانکتورها، ابتدا یک طرف آن را فشار داده تا در محل خود قرار بگیرد، سپس این کار را برای طرف دیگر نیز انجام دهید. بر روی وسط آن فشار وارد نکنید. اگر کانکتور کمی تغییر کرد، کانکتور می تواند خم شد و باعث صدمه دائمی شود.
- اگر نمایشگر مشکی و یا خطوط سفید بر روی نمایشگر دیده می شود، و یا اینکه پس از مونتاژ مجدد گوشی با تاخیر کوتاه یا کاملی مواجه می شوید، در اینصورت این دو کابل را قطع و وصل کرده و مطمئن شوید که کاملا در جای خود قرار گرفته اند.
مرحله 15:
- پیچ های سه سو که قلاب را به کانکتور قطعه سنسور پنل جلویی وصل کرده، بردارید:
- یک پیچ 1.3 میلیمتری
- یک پیچ 1.0 میلیمتری
- قلاب را بردارید.
مرحله 16:
- کانکتور قطعه سنسور پنل جلویی را از سوکت آن بر روی برد منطقی قطع کنید.
این کانکتور باید ابتدا از یکطرف وصل شود تا خطر خم شدن آن به حداقل برسد.
مرحله 17:
- قطعه نمایشگر را بردارید.
درطول مونتاژ مجدد، می توانید چسب اطراف لبه های نمایشگر را نیز تعویض کنید.
مرحله 18- آنتن چپ وای فای
- سه پیچ فیلیپس که به قطعه وای فای وصل است را بردارید:
- دو پیچ 1.3 میلیمتری
- یک پیچ 1.2 میلیمتری
مرحله 19:
- پیچ 1.3 میلیمتری که قطعه آنتن را به لبه بالایی روکش عقب متصل کرده، بردارید.
مرحله20:
- برجستگی پیچ بالای قطعه آنتن در گودی کوچک لبه بالایی آیفون قرار می گیرد.
- قطعه آنتن به سمت بالای گوشی کج کنید.
- برجستگی پیچ را به سمت پایین حرکت داده و از گودی آن خارج کنید.
مرحله 21:
- قطعه آنتن چپ در بالا را بردارید.
