 تعویض درایو 14-ce0000 M.2 پاویلیون اچ پی
تعویض درایو 14-ce0000 M.2 پاویلیون اچ پی

تعویض درایو 14-ce0000 M.2 پاویلیون اچ پی

برای تعویض درایو 14-ce0000 M.2 پاویلیون اچ پی باید به صورت زیر عمل کنید:

مرحله 1- باز کردن پیچ های قابل دید

  • لپ تاپ را وارونه کرده و 3 پیچ فیلیپس پایین لپ تاپ را بردارید.

Turn the laptop over and unscrew the 3 Phillips Head Screws on the bottom of the laptop.

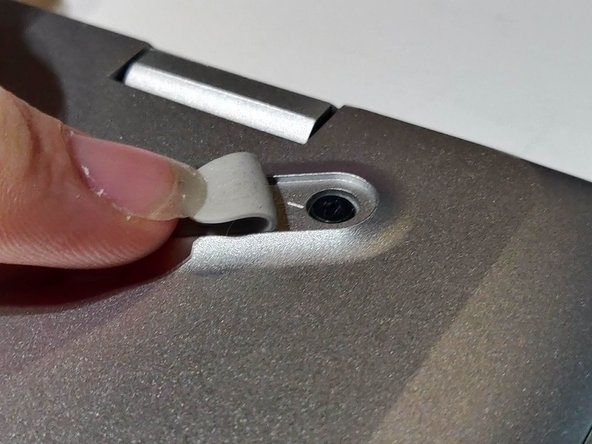

مرحله 2- بیرون آوردن پیچ های زیر پایه لاستیکی

  • دو پایه لاستیکی در بالای لپ تاپ (ندزیک لولا) و نزدیک گوشه بالا را بلند کنید.
  • 2 پیچ فیلیپس زیر پایه لاستیکی را باز کنید.
  • پس از بیرون آوردن پیچ ها، پایه پلاستیکی را در جای خود قرار دهید و مطمئن شوید که چسب آن باعث ایجاد کثیفی نشود.

Lift up both rubber feet at the top of the laptop (nearest to the hinge) near the top corner.

مرحله 3- بلند کردن نیمه بالایی

  • از ابزار بلند کردن پلاستیکی یا پیچ گوشتی سر صاف کوچک استفاده کنید.
  • فضای بین قسمت پایین و بالا را پیدا کرده تا ابزار را داخل آن قرار دهید.
  • از قسمت اول شروع کرده و هر دکمه پلاستیکی را بلند کنید به طوریکه از جای خود خارج شوند.
  • مطمئن شوید که باتری در اطراف آن قرار گرفته و در غیر اینصورت ممکن است سوراخ یا آسیب دیده باشد.
  • در صورت استفاده از ابزار سر صاف، مطمئن شوید که پیچ گوشتی را نسبتا عمودی قرار بگیرد تا در دکمه ها گیر کند زیرا می توانند کاملا مشکل ساز باشند. یک ترفند این است که آن را مستقیما به پایین فشار داده و سپس آن را در زاویه قرار داده، سپس این دکمه پلاستیکی باید خنثی شود.
بخوانید  تعویض کاور پرینتر تعمیری HP 3000 j310a

Get a plastic pry tool (recommended) or a small flathead screwdriver (only if pry tools are not available).

مرحله 4- برداشتن پنل بالا

  • پس از باز شدن پنل بالا، ممکن است بلافاصله خارج نشود زیر دکمه هایی به آن چسبیده اند.
  • ابزار بلند کردن را در اطراف پنل بالا قرار داده و مطمئن شوید که هر گیره باز شده است.
  • پنل را با باز کردن 3 پیچ از یک طرف بلند کنید تا قطعات داخلی باتری دیده شوند.

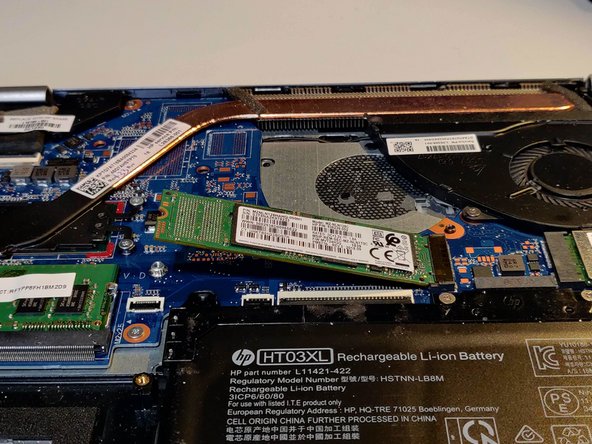

مرحله 5- برداشتن درایو M.2

  • درایو 2 در کنار باتری و رم و در وسط لپ تاپ قرار گرفته است.
  • برای شروع، از پیچ گوشتی فیلیپس به منظور باز کردن درایو 2 از دریچه خود استفاده کنید. درایو پس از برداشته شدن پیچ ابلند خواهد شد.

To start, use a Phillips Head Screwdriver to unscrew the M.2 Drive from it's bay. The drive will lift up after the screw is removed, from there you can take it out by slowly pulling it, just don't pull it further up.
