 تعویض صفحه دیجیتالی کننده موتورلا
تعویض صفحه دیجیتالی کننده موتورلا

تعویض صفحه دیجیتالی کننده موتورلا



مرحله 1- گلس جلو/ دیجیتالی کننده

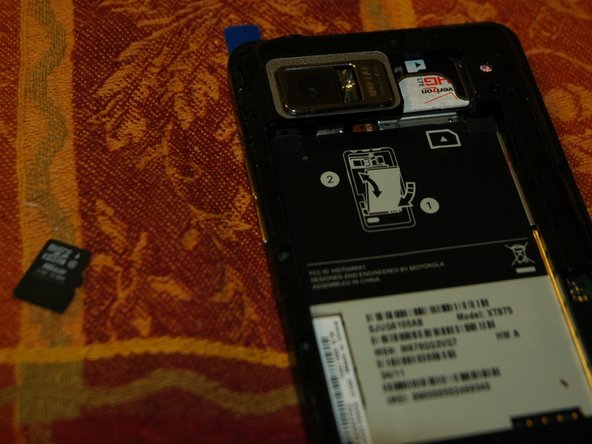

  • ابتدا کیس را باز کرده، سپس باتری، کارت SD و سیم کارت را بردارید.

Open Case, remove Battery, SD Card, and SIM Card

مرحله 2

  • 11 پیچ تروکس T5 اطراف کیس را بردارید.

Remove 11 T5 Torx screws around perimeter

مرحله 3

  • لیبل پشت را به اندازه کافی بلند کرده تا روکش ها از مادربرد دیده شوند.
  • برچسب بارکد سفیدی نیز وجود دارد که قسمت پشت را پوشش داده است.
  • از اسپادگر برای بلند کردن لبه برچسب ها استفاده کند.
  • لیبل ها می توانند به آسانی بلند شده و بدون آسیب تعویض می شوند.

Peel back label half way, far enough to expose shields from the motherboard.

مرحله 4

  • کیس پشت را با وارد اسپادگر در شکاف بین کیس و مابقی گوشی به دقت بردارید. ابتدا اطراف آن را به دقت بلند نموده تا اینکه کیس برداشته شود.



مرحله 5

  • دو پیچ تروکس T5 و همچنین برد کارت SD/ سیم کارت را بردارید.
  • نوار فاصله پلاستیکی مشکی بین دو پایه پیچ قرار دارد که باید برداشته شود.

Remove two T5 Torx screws and remove the SD/SIM card board.

مرحله 6

  • سه کابل نواری را از مادربرد قطع کنید. در زیر نوار فاصله مشکی نیز چهارمین کابل نواری وجود دارد.
  • یکی از آنها از صفحه LCD می آید و دو کابل دیگر برای دیجیتالی کننده هستند.

Disconnect three ribbon cables from the mother board ***EDIT*** Under the Black Spacer Bar is a Fourth Ribbon cable.

مرحله 7

  • مادربرد را از قطعه صفحه بردارید.
  • دقت کنید که اسپادگر را بین گلس و LCD قرار دهید زیرا کابل های نواری هنوز با یکدیگر به گلس و LCD متصل هستند.
بخوانید  پیاده سازی دروید موتورلا

Remove the mother board from the screen assembly.

مرحله 8

  • صفحه LCD را از فریم بردارید.
  • LCD می تواند از فریم بلند شود. دقت کنید که LCD تمیز و عاری از گرد و غبار باشد.

Remove the LCD Screen from the frame

مرحله 9

  • گلس را از فریم جدا کنید.
  • گلس و فریم با نوار چسب به هم چسبیده شده اند. در بلند کردن آنها دقت کنید زیرا فریم ظریف است. ابزارهای پلاستیکی آبی بهترین گزینه برای این کار هستند.
  • دو کابل نواری جدید گلس/ دیجیتالی کننده را از طریق سوراخ های فریم خارج نموده و گلس جدید را به فریم بچسبانید.
  • Separate the glass from the frame.
