تعویض فن مادربرد ZenBook UX303 ایسوس

برای تعویض فن مادربرد ZenBook UX303 ایسوس باید طبق مراحل زیر پیش بروید:

مرحله 1- پنل پشت

• لپ تاپ را وارونه کرده به طوریکه پایین آن مقابل شما قرار بگیرد.

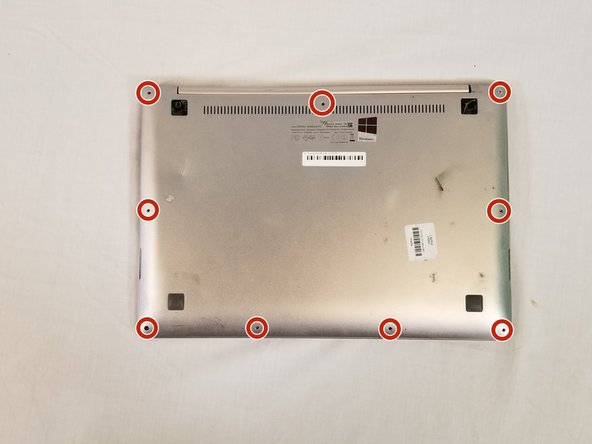

• 9 پیچ 4 میلیمتری فیلیپس #00 را از پنل پشت بردارید.
• دو پد لستیکی مشکی واقع در گوشه های لپ تاپ وو نزدیک لولای صفحه نمایش را بردارید. آنها با چسب متصل شده اند و باید با ابزار برداشتن پلاستیکی یا پیچ گوشتی سر صاف بلند شوند.
• دو پیچی که پدهای پلاستیکی را تصل کرده اند بردارید.

مرحله 2

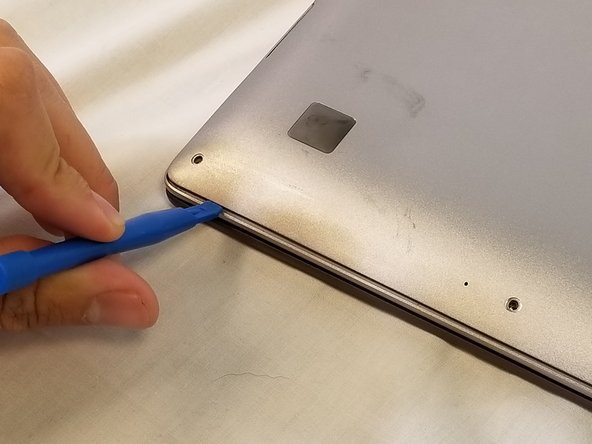

• ابزار بازکننده iFixit را بین پنل پشت و فری قرار دهید.
• پنل پشت را بلند کرده تا برداشته شود.

مرحله 3- باتری

• کابل باتری را از 4 گیره محافظ با انگشت با ابزار بازکننده پلاستیکی بیرون بکشید.

مرحله 4

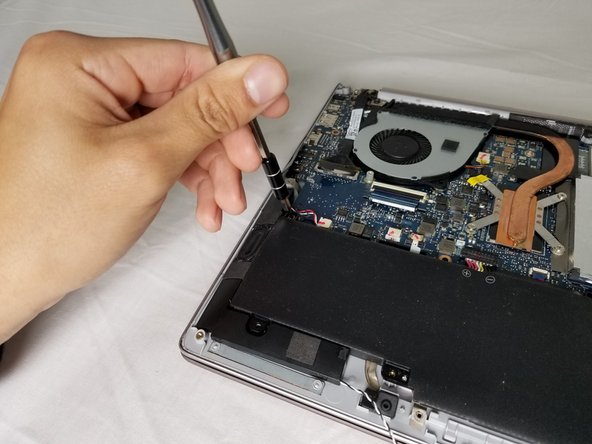

• 7 پیچ فیلیپس #00 2 میلیمتری را از باتری بردارید.

مرحله 5

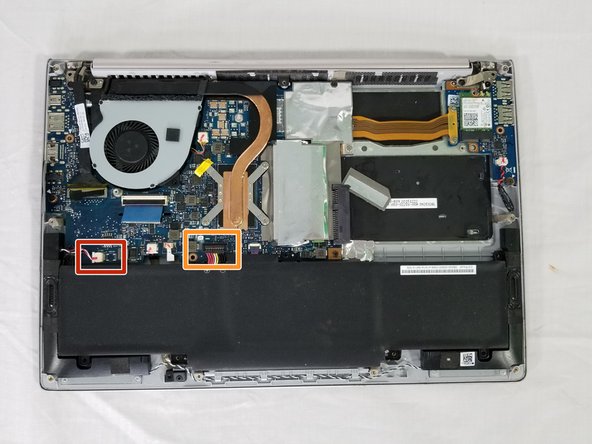

• کابل اسپیکر را با بیرون کشیدن کانکتور آن با ابزار بازکننده پلاستیکی قطع کنید.
• کابل باتری را با بیرون کشیدن کانکتور آن با ابزار بازکننده پلاستیکی قطع کیند.

مرحله 6

• باتری را بلند کرده و سپس بیرون کشیده تا برداشته شود.

قطعه سیم متصل کننده تاچ پد به مادربرد واقع در زیر باتری را چک کنید. این اتصال ممکن است به زیر باتری چسبیده باشد. هنگام برداشتن باتری دقت کنید که این اتصال صدمه ای نبیند.

مرحله 7- فن مادربرد

• کابل نمایشگر را با ابزار بازکننده پلاستیکی از مادربرد قطع کنید.

مرحله 8

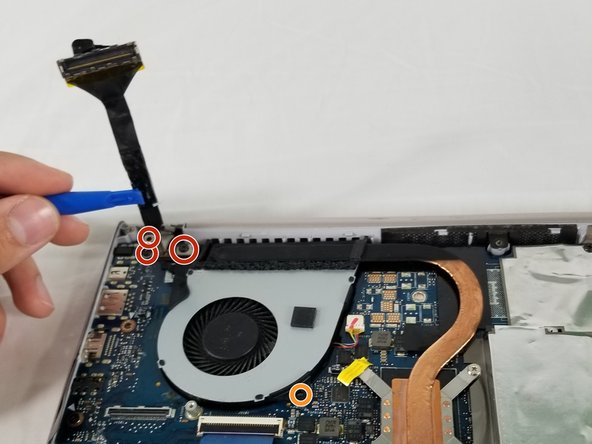

• 3 پیچ فیلیپس #00 6 میلیمتری را از لولا بردارید.

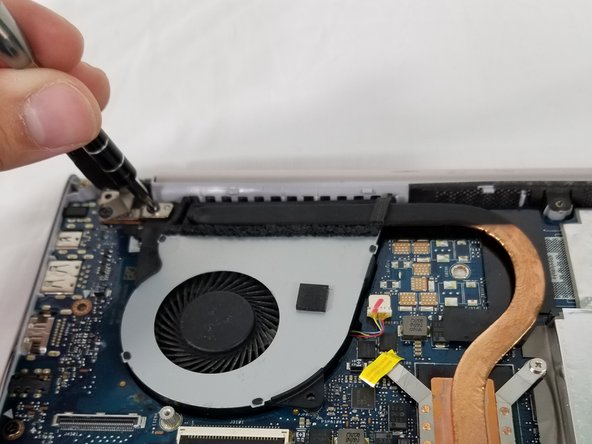

• پیچ فیلیپس #00 2 میلیمتری را از محفظه پلاستیکی متصل به فن بردارید.

مرحله 9

پایین لپ تاپ را اندکی بلند کرده تا لپ تاپ از لولای خود درآورده شود.

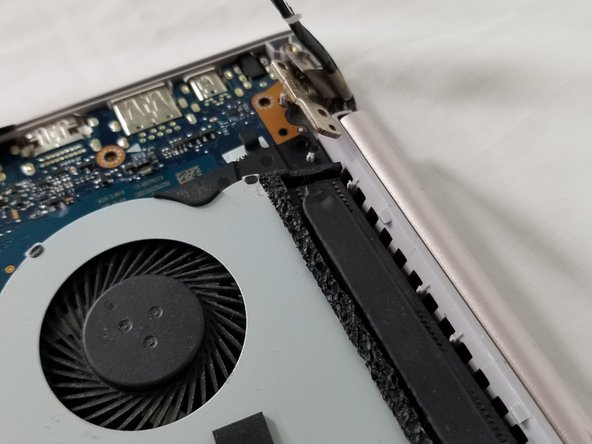

• لولای قطعه صفحه نمایش را بلند کرده و از فن مادربرد بیرون بکشید.

مرحله 10

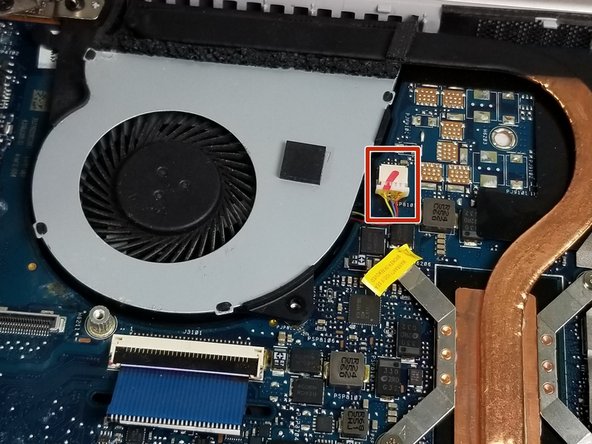

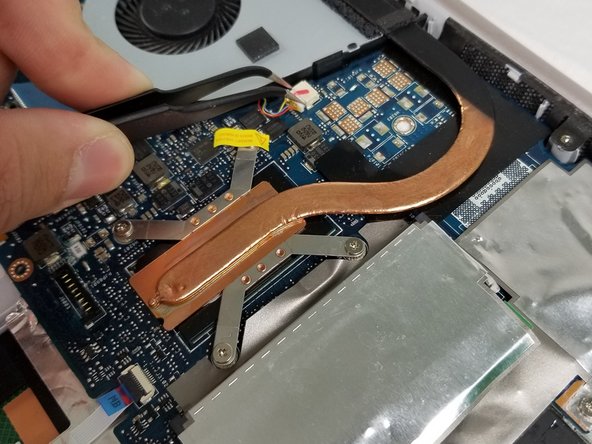

• با استفاده از موچین، کانکتور فن را از فن مادربرد قطع کنید.

مرحله 11

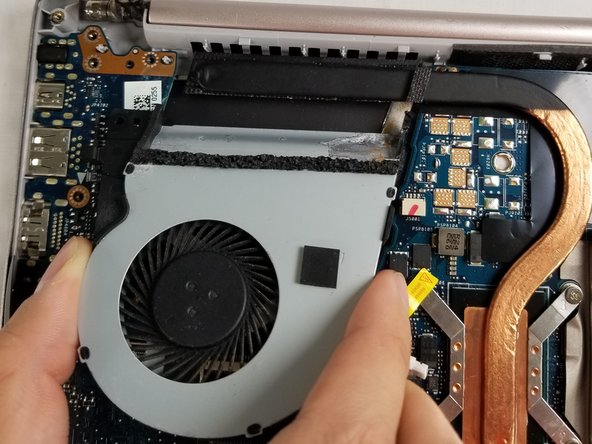

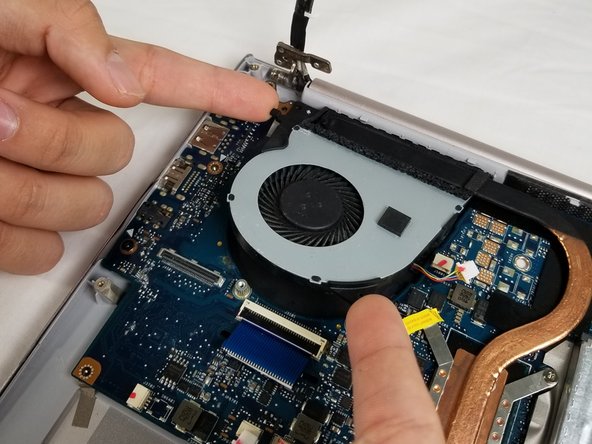

• فن را بلند کرده و از گیره های سفیدی که آن را محکم کرده اند بیرون بکشید.
