تعویض فن مدل A1278 مک بوک

برای تعویض فن مدل A1278 مک بوک باید طبق مراحل زیر پیش بروید:

مرحله 1- درب دسترسی

• سمت بالای دستگاه را در حالیکه کیس بسته است در سطح صافی قرار دهید.
• سمت شیاردار چفت آزادسازی درب دسترسی را فشار داده تا انتهای آزاد آن را بگیرید. چفت آزادسازی را بلند کرده تا اینکه عمود شود.

مرحله 2

• درب دسترسی اکنون باید به اندازه کافی بلند شده تا از دستگاه خارج شود.

مرحله 3- باتری

مطمئن شوید که چفت آزادسازی درب دسترسی قبل از ادامه کار عمودی باشد.

• دکمه پلاستیکی سفید را گرفته و باتری را به بالا کشیده و از دستگاه خارج کنید.

مرحله 4- کیس پایین

• 8 پیچ اتصال کیس پایین به شاسی را بردارید:
• یک پیچ فیلیپس 3 میلیمتری
• سه پیچ فیلیپس 13.5 میلیمتری
• چهار پیچ فیلیپس 3.5 میلیمتری

مرحله 5

• کیس پایین را با دو دست بلند کرده و از کیس بالا بردارید.

مرحله 6- فن

• با استفاده از اسپادگر، کانکتور فن را بطور مستقیم از برد منطقی بلند کنید.

پیچاندن اسپادگر بصورت محوری از زیر سیم های کابل فن برای آزاد شدن کانکتور مفید می باشد.

سوکت فن و کانکتور فن در دومین و سومین تصویر دیده می شوند. دقت کنید که سوکت پلاستیکی فن که از برد منطقی بیرون می آید شکسته نشود و از اسپادگر برای بلند کردن کانکتور بصورت مستقیم و بیرون کشیدن از سوکت آن استفاده نمایید. طراحی برد منطقی در دومین تصویر دیده می شود که ممکن است اندکی متفاوت از دستگاه شما باشد اما سوکت فن مشابه است.

مرحله 7

• 3 پیچ زیر متصل کننده فن به کیس بالا را بردارید:
• دو پیچ فیلیپس 5 میلیمتری
• یک پیچ فیلیپس 7 میلیمتری

طول این پیچ ها در گوشه چپ و بالای فن مشخص می شود.

مرحله 8

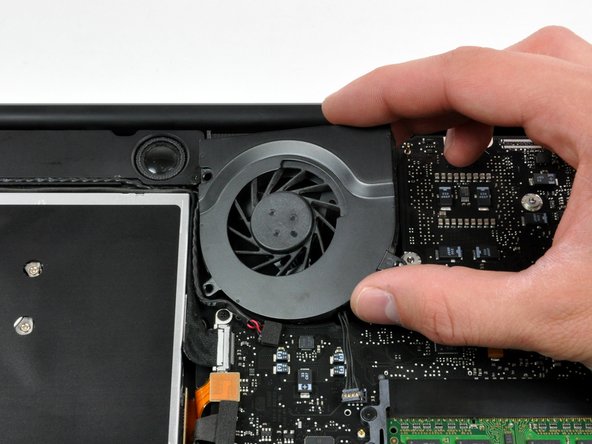

• فن را از کیس بالایی خارج کنید.
