 تعویض فن ROG G56JK ایسوس
تعویض فن ROG G56JK ایسوس

تعویض فن ROG G56JK ایسوس

برای تعویض فن ROG G56JK ایسوس باید طبق مراحل زیر پیش بروید:

مرحله 1- باتری

  • اسلایدر را در جهت خلاف فشار دهید در حالیکه باتری را بیرون می کشید.
  • باتری را از دستگاه بردارید.

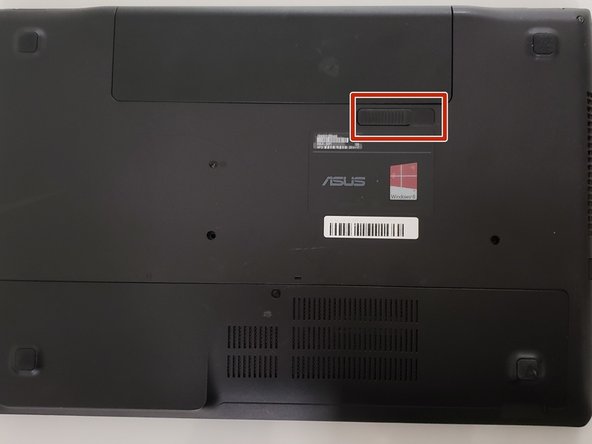

فشار دادن اسلایدر را در جهت خلاف
فشار دادن اسلایدر را در جهت خلاف
بیرون اوردن باتری
بیرون اوردن باتری

مرحله 2- هارد دیسک

  • پیچ 4 میلیمتری روی کاور را با استفاده از پیچ گوشتی فیلیپس #0 بردارید.
  • کاور هارد دیسک را به سمت پایین فشار داده و آن را به سمت خود حرکت دهید تا برداشته شود.
برداشتن کاور هارد دیسک
برداشتن کاور هارد دیسک

مرحله 3

  • هارد دیسک را به سمت چپ حرکت داده و سپس آن را از دستگاه بردارید.
برداشتن هارد دیسک
برداشتن هارد دیسک

مرحله 4- پنل پشت

  • 4 پیچ 4 میلیمتری را با پیچ گوشتی فیلیپس #0 باز کنید.

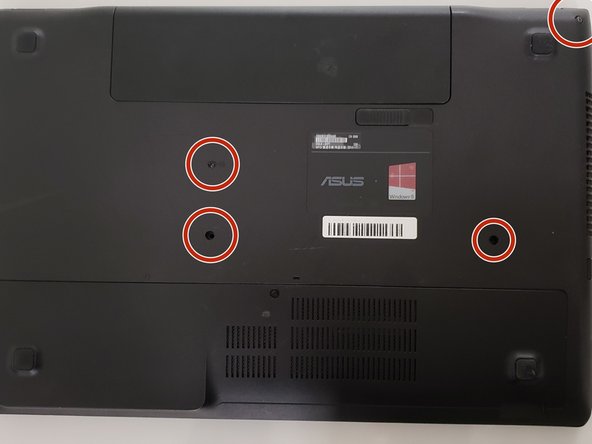

باز کردن 4 پیچ 4 میلیمتری
باز کردن 4 پیچ 4 میلیمتری

مرحله 5

  • کامپیوتر را به سمت راست چرخانده و کیبورد را بلند کنید. کیبورد/ پنل پشت باید خارج شود.

به کیبورد/ پنل پشت نیرو وارد نکنید. این کار به قطعات داخلی صدمه وارد کده و کیبورد را خم می کند.

خارج کردن کیبورد
خارج کردن کیبورد

مرحله 6- فن

  • سیم های قرمز و زرد را از پورت مادربرد قطع کنید.

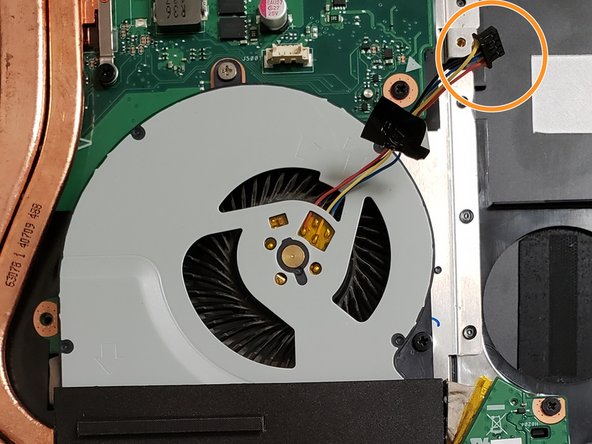

قطع سیم قرمز و زرد
قطع سیم قرمز و زرد
قطع سیم قرمز و زرد
قطع سیم قرمز و زرد

مرحله 7

  • پیچ 5 میلیمتری را بردارید.
  • پیچ 4 میلیمتری را بردارید.

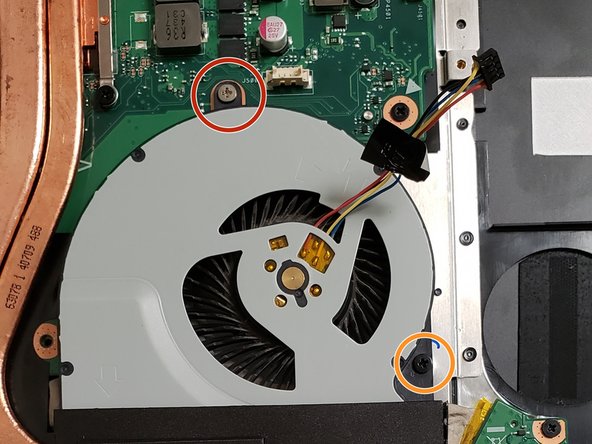

باز کردن پیچ 5 میلیمتری
باز کردن پیچ 5 میلیمتری

مرحله 8

فن به جعبه مشکی داخل خود چسبیده است. در هنگام بیرون کشیدن فن، ممکن است جعبه مشکی اندکی پاره شود.

  • فن را به آرامی از جعبه مشکی بیرون بکشید.

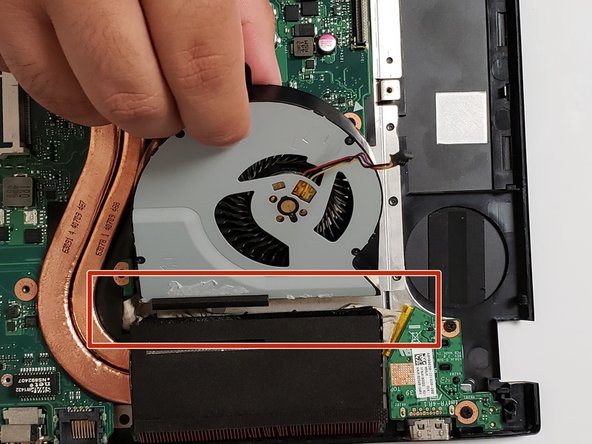

بیرون کشیدن فن
بیرون کشیدن فن
