مرحله 1 تعویض مادربرد – باتری
در نهستین مرحله از تعویض مادربرد HTC Desire V:
- کاور پشت را از گوشی به آرامی بلند کنید.
اگر این کار دشوار است می توانید از بازکننده پلاستیکی یا اسپادگر استفاده نمایید.
مرحله 2
- باتری را ابتدا از پایین دستگاه بلند کنید.
باتری نباید خم شده یا پاره شود.
مرحله 3- فریم میانی
- از پیچ گوشتی تروکس T5 برای باز کردن 5 پیچ 3.0 میلیمتری از فریم عقب استفاده کنید.
مرحله 4
- فریم عقب را با ابزار بازکننده یا اسپادگر به آرامی بردارید.
مرحله 5- قطعه دکمه
- کانکتور سمت چپ برد راهبری را با قطع کردن/ بلند کردن نوار نارنجی بردارید.
مرحله 6
- کابل هوایی (آنتن مشکی) را به آرامی از دوشاخه پایین قطع نموده و بردارید.
مرحله 7
- برد Nav با چسب محکم شده است.
- از انتهای راست برد شروع نموده و آن را بکشید، به انعطاف پذیری آن دقت کنید.
مرحله 8- موتور ارتعاش دهنده
- موتور ارتعاش دهنده را از دوشخاه سفید روی مادربرد قطع کنید.
- احتمالا برای این کار باید از موچین استفاده نمایید.
مرحله 9
- موتور را به آرامی از محفظه خود در شاسی گوشی بردارید.
- آسانترین راه برای این کار اینست که موتور را با موچین از انتهای خود بچرخانید تا برداشته شود.
مرحله 10- قطعه مادربرد
- استیکر اطلاعات مشکی را برداشته اگر که برای اولین بار دستگاه را باز می کنید.
مرحله 11
- اکنون کابل نواری مشکی باید دیده شودد که به سمت چپ برد Nav و از راست به کابل نواری طلایی متصل است که به صفحه نمایش می رود.
- کابل نواری طلایی متصل کننده صفحه نمایش به برد منطقی را با بلند کردن دکمه قفل در پشت سوکت باز کنید.
- برای این کار احتمالا از اسپادگر یا موچین استفاده می شود.
مرحله 12
- کابل نواری طلایی متصل کننده صفحه نمایش به برد منطقی را با کشیدن کابل قطع کنید.
مرحله 13
- کابل نواری مشکی را به آرامی از شاسی جدا کنید.
مرحله 14
- پیچ نقره ای 2 میلیمتری را از سمت چپ بالا باز کنید.
- برای این کار از پیچ گوشتی فیلیپس PH00 استفاده کنید.
مرحله 15
- برد منطقی را با بلند کردن سمت چپ آن به آرامی از کیس بلند کنید، کی لولا در سمت راست قرار دارد، آن را تا از لبه راست تا کنید که در آنجا کابل نواری نارنجی/ طلایی دیده می شود.
مرحله 16
- کابل نواری طلایی را با بلند کردن دکمه در پشت سوکت با استفاده از اسپادگر یا موچین بردارید.
مرحله 17
- برد منطقی را به آرامی به راست بکشید و از شاسی قطع کنید.

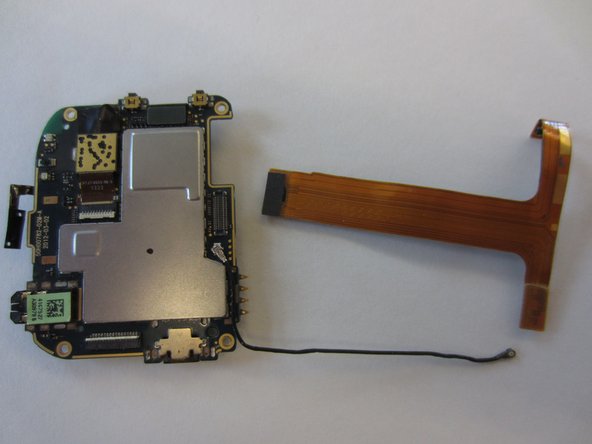

مرحله 18- مادربرد

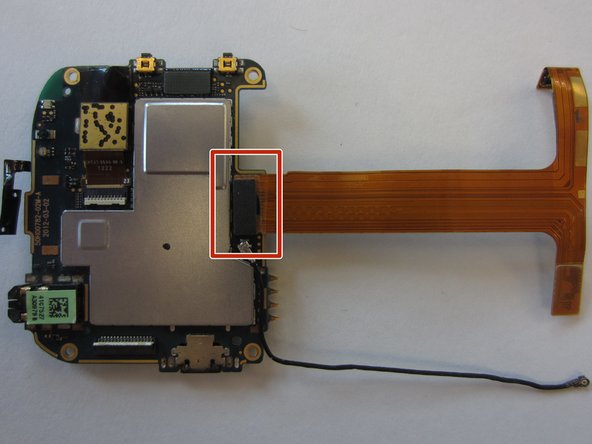

- توجه کنید که سمت عقب کابل نواری مشکی، طلایی می باشد، از اسپادگر یا ابزار بازکننده برای قطع کردن آن از مادربرد استفاده نمایید که ابتدا از سمت راست شروع نید.
مرحله 19

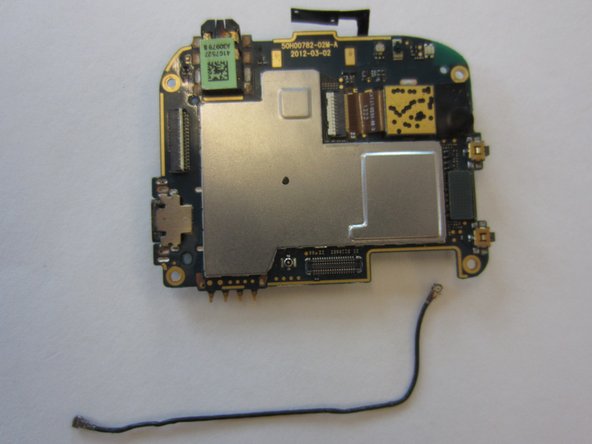

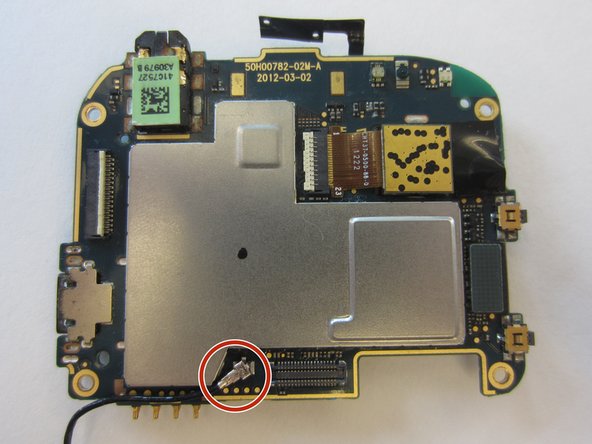

- کابل آنتن (آنتن مشکی) را از سوکت کنار کابل نواری به آرامی قطع کرده و سپس بردارید.
- اگر شما ناخن ندارید، در اینصورت می توانید از موچین استفاده کیند.
مرحله 20

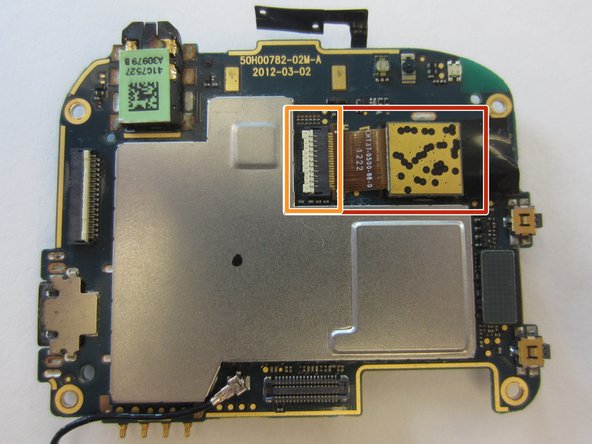

- دوربین را مشخص کنید.

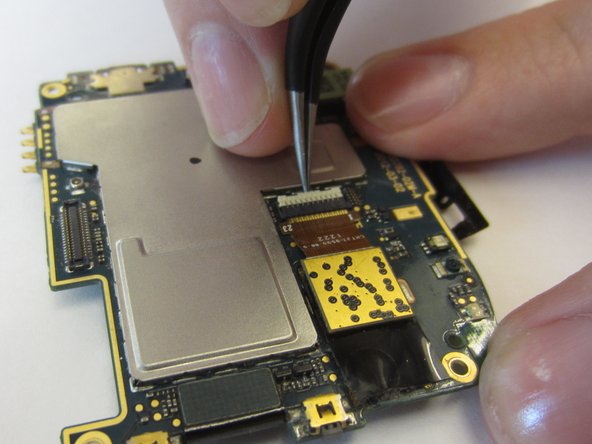

- دکمه قفل پشت کانکتور را با موچین یا ابزار بازکننده از دوربین بلند کنید.
مرحله 21

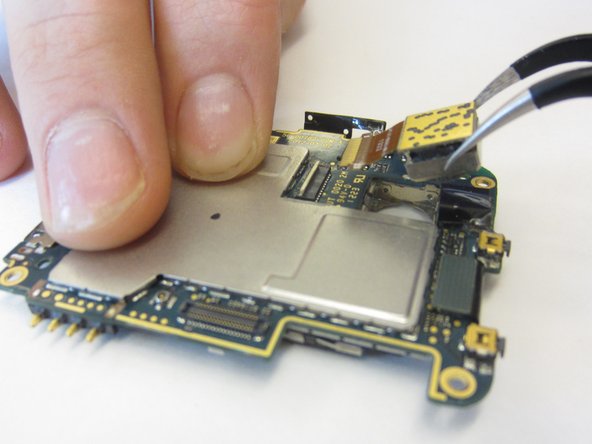

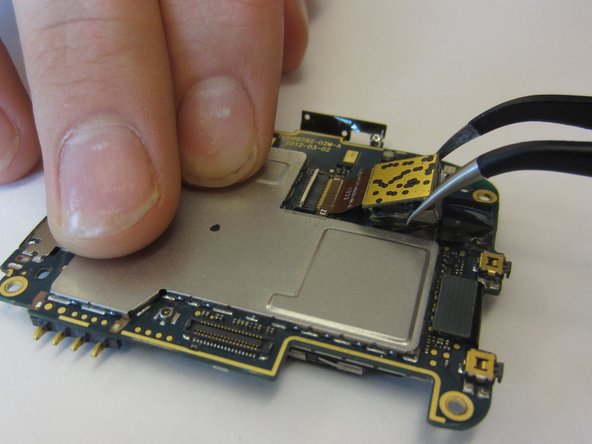

- با استفاده از موچین، قطعه دوربین را به آرامی از مادربرد بیرون بکشید و از کانکتور دور کنید، و کابل نواری به آسانی خارج می شود.
