تعویض فن K200MA-DS01T ایسوس

نحوه تعویض فن K200MA-DS01T ایسوس به شرح زیر است:

مرحله 1- پنل پشت

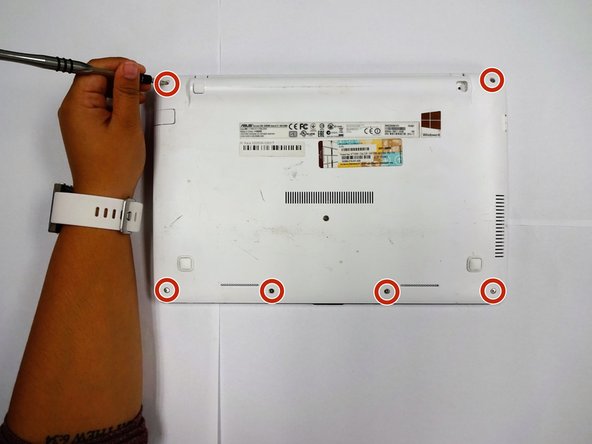

• لپ تاپ را وارونه کرده به طوریکه پشت آن مقابل شما قرار بگیرد، سپس پیچ های زیر پنل پشت را بردارید:
• 6 پیچ فیلیپس 4 میلیمتری با استفاده از پیچ گوشتی فیلیپس #0
• 1 پیچ فیلیپس 12 میلیمتریدر مرکز با استفاده از پیچ گوشتی فیلیپس #0

مرحله 2

• با استفاده از اسپادگر پلاستیکی، دو بست لاستیکی نزدیک به لولا را برداشته تا پیچ های زیر آن دیده شوند.

مرحله 3

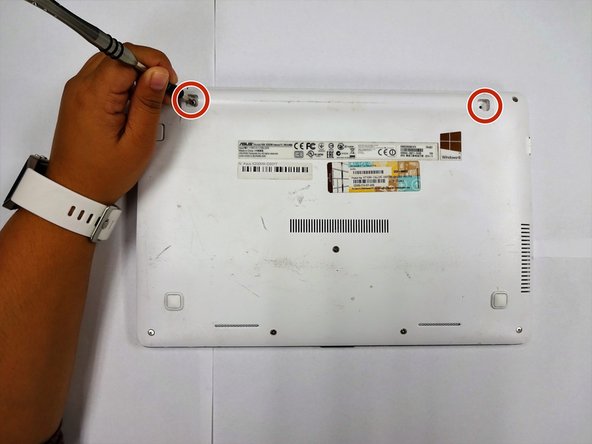

• پیچ های زیر را بردارید:
• 2 پیچ فیلیپس 4 میلیمتری با استفاده از پیچ گوشتی فیلیپس #0

مرحله 4

• با استفاده از اسپادگر پلاستیکی (و نیروی کافی)، پنل پشت را از کیبورد بلند کرده تا جدا شود.

همچنین یک اسپادگر بین پنل پشت و کیبورد قرار داده در حالیکه از اسپادگر دیگری برای بلند کردن آن در نقطه دیگری استفاده می کنید.

مرحله 5- کیبورد

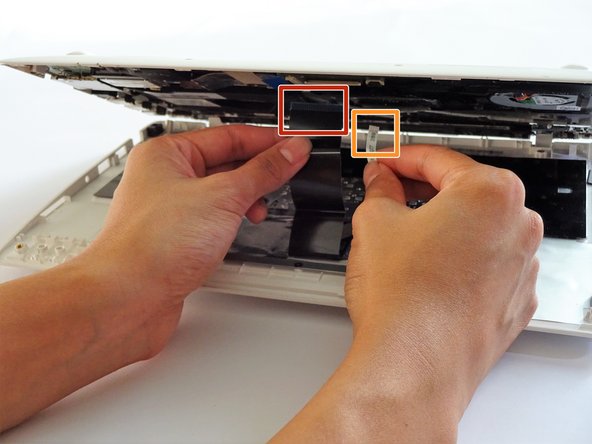

• برای قطع کردن کانکتورهای کیبورد از کیبورد و پنل پشت، کانکتور عریض کیبورد را به آرامی بیرون بکشید.

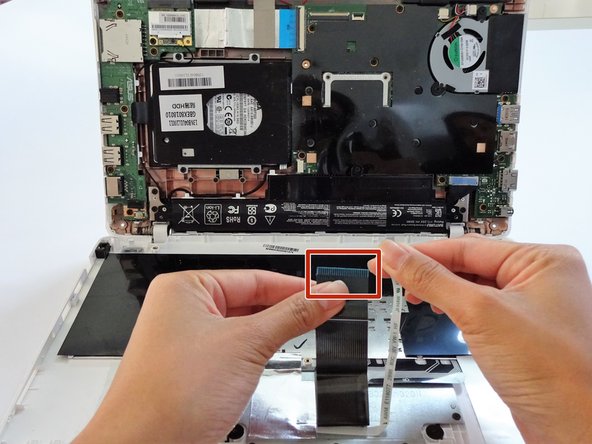

• کانکتور نازک را به آرامی از کیبورد بیرون بکشید.

مرحله 6

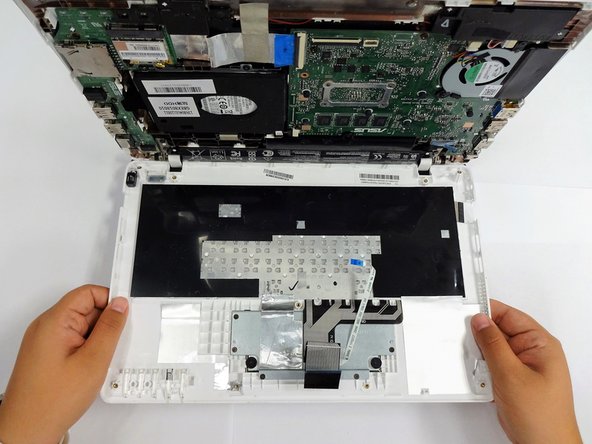

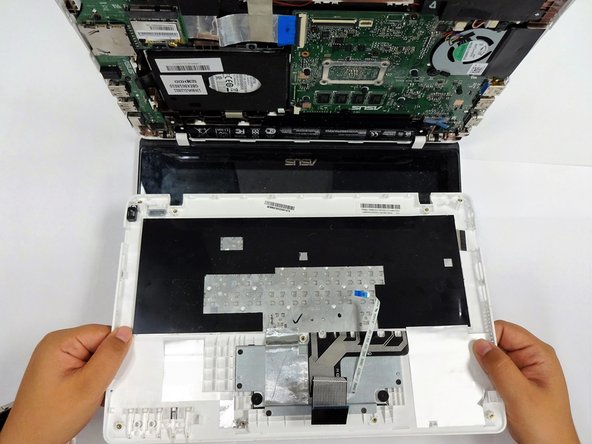

• اکنون که کانکتورهای کیبورد قطع شده اند، کیبورد را بیرون کشیده و از لولای پنل پشت بردارید.

مرحله 7- باتری

• کامپیوتر را چرخانده به طوریکه سمت مادربرد (قطعه سبز بزرگ) روبه بالا قرار بگیرد.

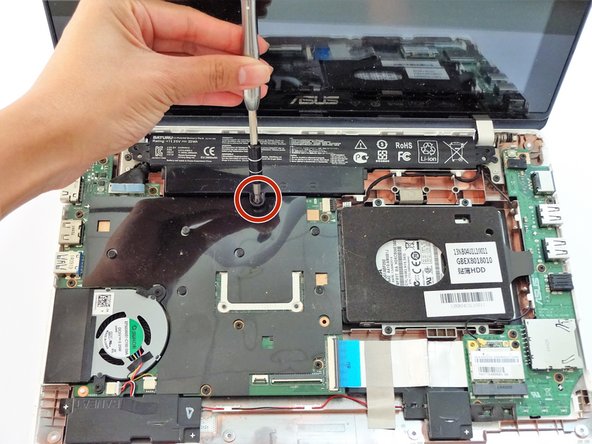

• پیچ های زیر را از وسط دو انتهای باتری بردارید:
• 3 پیچ فیلیپس 4 میلیمتری با استفاده از پیچ گوشتی فیلیپس #0

باتری در نزدیک صفحه نمایش قرار دارد.

مرحله 8

• قسمت عریض تر باتری در سمت چپ را گرفته، و باتری را از کامپیوتر بلند کنید.

مرحله 9- فن

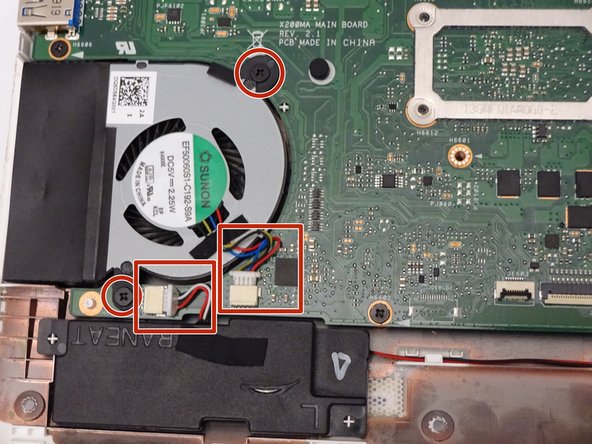

• فن را مشخص کنید، دو پیچ و یک سیم رنگی در گوشه چپ و پایین کامپیوتر قرار دارد.

مرحله 10

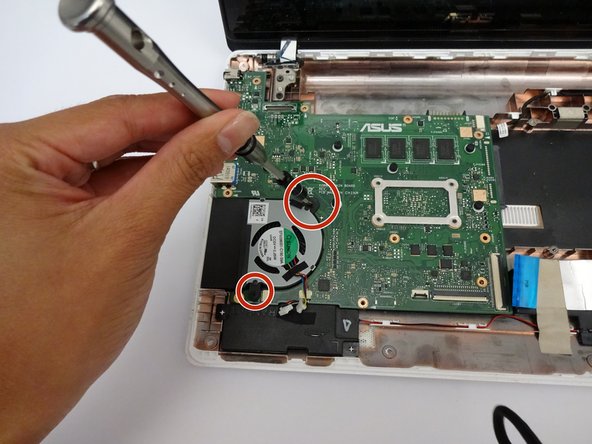

• پیچ های زیر را از فن بردارید:
• 2 پیچ فیلیپس 4 میلیمتری با استفاده از پیچ گوشتی فیلیپس #0

مرحله 11

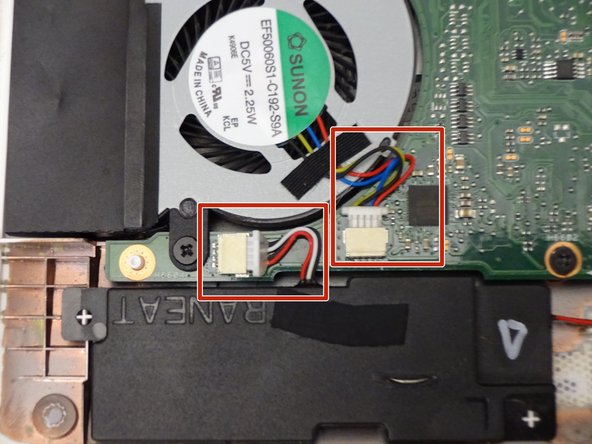

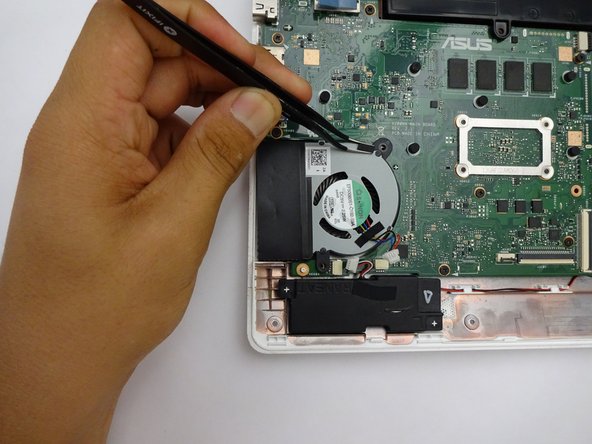

• سیم های رنگی را از شیار سیم بیرون بکشید.

مرحله 12

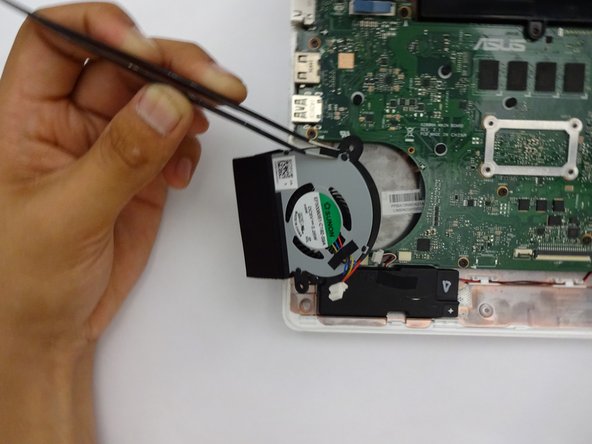

• پس از برداشته شدن پیچ ها و سیم های رنگی، فن را بیرون بکشید.

از اسپادگر یا موچین ممکن است برای برداشتن فن استفاده شود.
