 نحوه نصب شیار آداپتور هارد دیسک برای نسل اول Mac Pro
نحوه نصب شیار آداپتور هارد دیسک برای نسل اول Mac Pro

نحوه نصب شیار آداپتور هارد دیسک برای نسل اول Mac Pro

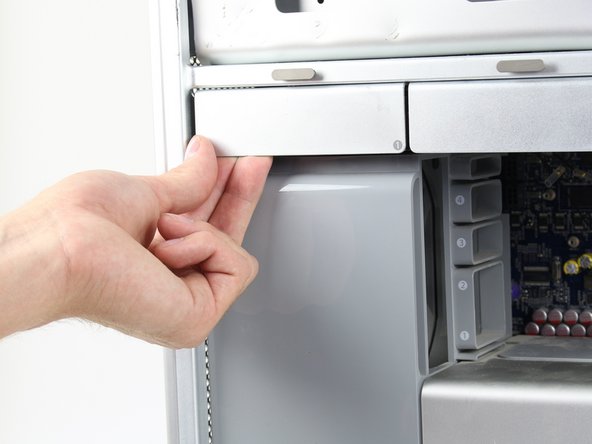

مرحله 1- پنل کیس

  • اهرم باز کردن کیس را بلند کنید.

Lift the lever to unlock the case.

مرحله 2

  • پنل کناری Mac Pro را بردارید.

هر گونه الکتریسته ایستا را با تماس با سطح زمین تخلیه کنید قبل از آنکه بر روی قطعات داخلی کار کنید.

Remove the side panel of the Mac Pro.

مرحله 3- تعیین موقعیت ورودی های هارد دیسک

  • ورودی هارد دیسک مورد نظر را پس از باز کردن کیس مشخص کنید.
  • معمولا درایو به جلوی کیس نزدیک است.

Locate the desired hard drive bay after opening the case .

مرحله 4- برداشتن ورودی هارد دیسک

مطمئن شوید که گیره مورد نظر برای آزاد کردن پنل کناری باز بوده و یا ورودی های هارد دیسک حرکت نکنند.

  • شیار فلزی را از پایین بگیرید و هارد دیسک را مستقیما بیرون بکشید. این کار ممکن است در ابتدا سخت باشد اما پس از آزاد شدن شیار، دیگر نباید فشار زیادی وارد کرد.

Make sure that the clip used to release the side panel is open or the Hard Drive bays won't slide out

مرحله 5- برداشتن شیار فلزی هارد دیسک

در زمان جابجایی هارد دیسک، آن را از شیار یا دو طرف بگیرید و برد مدار سبز را لمس نکنید.

  • 4 پیچ از نوع 32-6 واقع در شیار هارد دیسک را مشخص کنید.
  • با استفاده از پیچ گوشتی فیلیسپ، 4 پیچ را برداشته و شیار فلزی را از هارد دیسک جدا کنید.

When handling the hard drive hold it by the sled or sides be sure not to touch the green circuit board visible in all 3 pictures.

مرحله 6- نحوه نصب آداپتور شیار هارد دیسک برای نسل اول Mac Pro

  • دو کلید واقع در سمت چپ قلاب آداپتور فلزی را وارد شیارهای سمت چپ ورودی هارد دیسک نمایید.
  • سوارخ های سمت راست را همتراز کنید.
بخوانید  نحوه تنظیم مجدد SMC در مک بوک

Insert the two tabs on the left side of the metal adapter bracket into the slots on the left side of the hard drive bay sled.

مرحله 7

  • دو پیچ PH08 میلیمتری در دو سوراخ سمت راست را بپیچید.

این پیچ ها را محکم کرده، و به هارد دیسک متصل کنید.

Screw the two 7.8mm PH0 screws into the two holes on the right.

مرحله 8

  • سوارخ های هارد دیسک را با 3 سوراخ روی قلاب همتراز کنید.
  • 3 پیچ PH01 میلیمتری را در قلاب و هارد دیسک بپیچید.

این پیچ ها می توانند محکم شوند.

Align the holes in the hard drive with the three holes on the bracket.

مرحله 9

  • 2 پیچ PH08 میلیمتری واقع در سمت راست قلاب را محکم کنید.
  • Tighten the two 7.8mm PH0 screws on the right side of the bracket.
