پیاده سازی 15-R263DX اچ پی

نحوه پیاده سازی 15-R263DX اچ پی به صورت زیر است:

مرحله 1- باتری

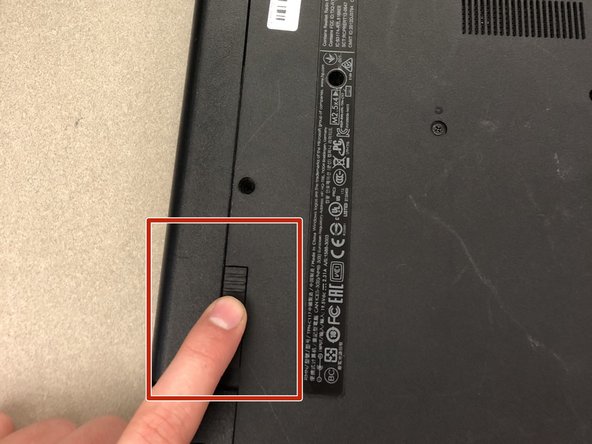

• دو گیره واقع در پایین کامپیوتر را به سمت مرکز کامپیوتر حرکت داده تا باتری خارج شود.

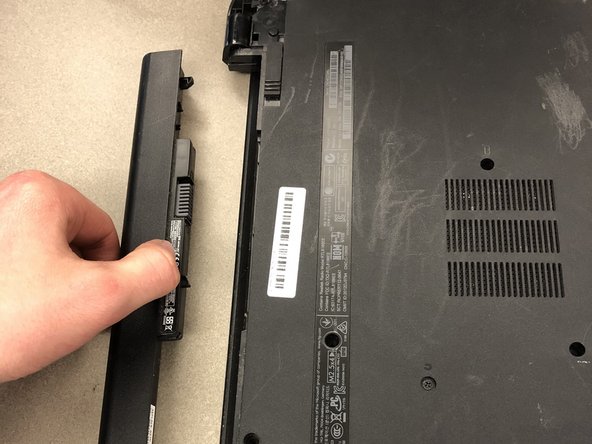

• باتری را همانند تصویر بیرون بکشید.

مرحله 2- درایو نوری

• با استفاده از پیچ گوشتی فیلیپس #1، پیچ کوچک نزدیک دیسک را همانند تصویر بردارید.

مرحله 3

• درایو نوری را از یک سمت کامپیوتر به آرامی بیرون بکشید.

مرحله 4- پیاده سازی 15-R263DX اچ پی

• دو دسته گوشه واقع در سمت لولای کامپیوتر را بگیرید.
• با استفاده از اسپادگر فلزی، دو دسته گوشه را برداشته تا پیچ ها مشخص شوند.

مرحله 5

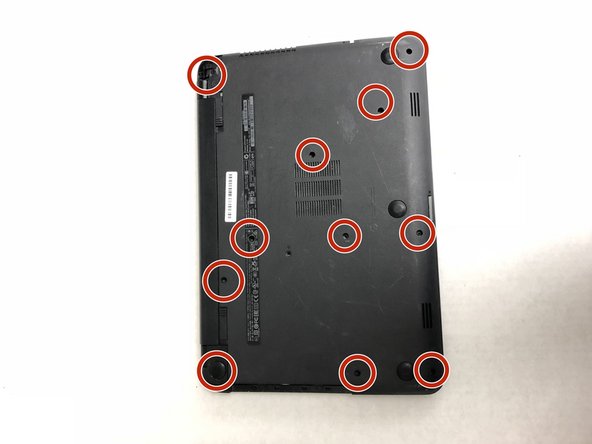

• 11 پیچ کوچک پایین کامپیوتر را همانند تصویر بردارید.

مرحله 6

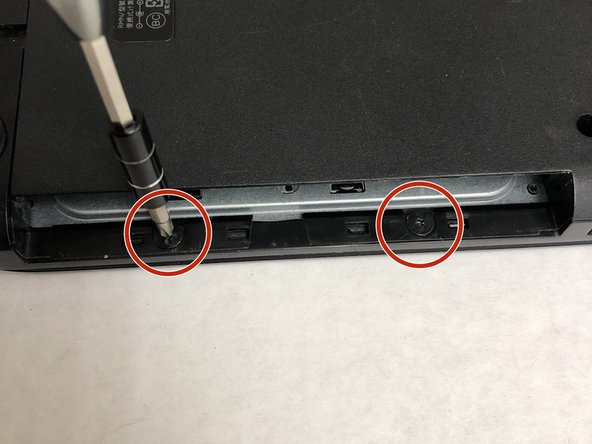

• 2 پیچ کوچک واقع در پایین شیار سینی دیسک را بردارید.

این پیچ ها کوتاهتر و عریض تر از سایر پیچ ها می باشند.

مرحله 7

پس از شل شدن کیبورد، بلافاصله آن را از کامپیوتر بیرون نکشید زیرا با کانکتور نواری متصل است.

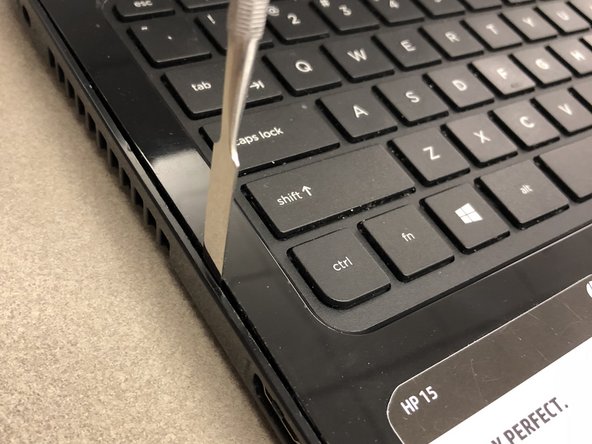

• با استفاده از اسپادگر، لبه های کیبورد را بلند کرده تا اینکه گیره ها آزاد شده و کیبورد از کامپیوتر شل شود.
• برای قطع کردن کانکتور نواری، گیره مشکی را همانند تصویر بلند کنید.
• نوار را به آرامی بکشید تا اینکه قطع شود.

مرحله 8

• دو کانکتور نواری دیگر واقع در زیر کیبورد را با بلند کردن گیره های مشکی قطع کنید.

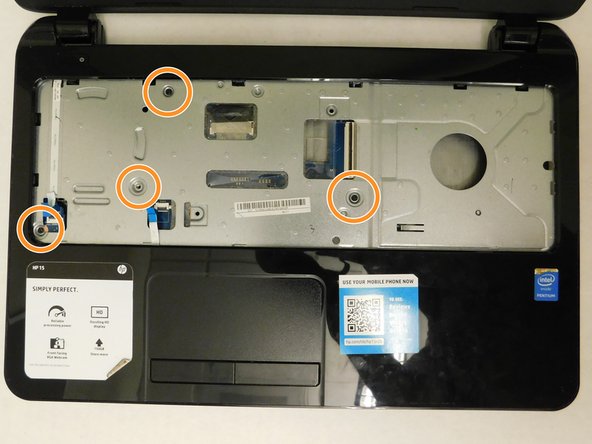

• 4 پیچ کوچک را همانند تصویر بردارید.

مرحله 9

• گیره های صفحه رویه را با بلند کردن کیس از اطارف لبه بیرونی صفحه رویه با گوه فلزی آزاد کنید.
• سپس صفحه رویه می تواند از کامپیوتر بلند شود.
