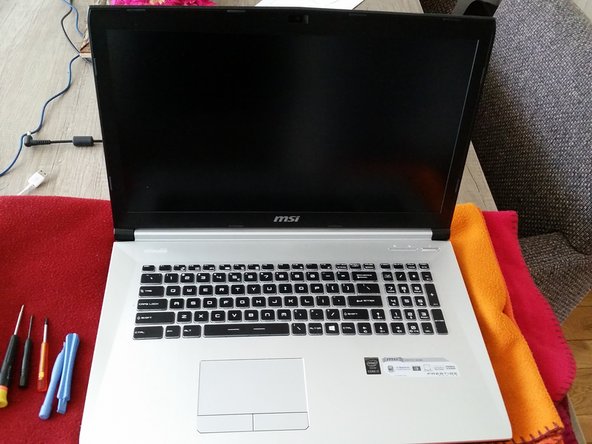

مرحله 1 پیاده سازی MSI – چرخاندن لپ تاپ
در اولین مرحله از پیاده سازی MSI PE70 2QE :
- لپ تاپ 70/60 pe ام اس آی
- لپ تاپ را چرخانده تا پایین آن قابل دید باشد.

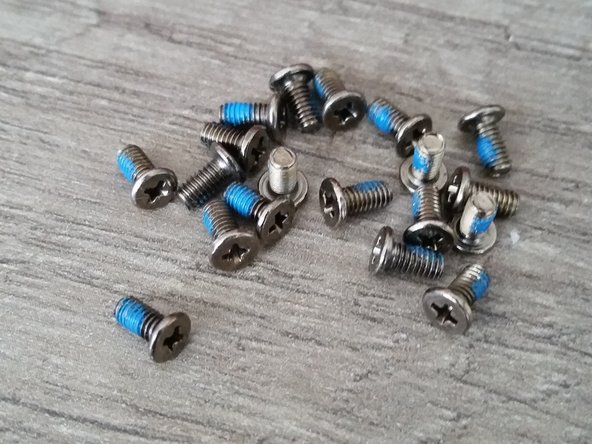

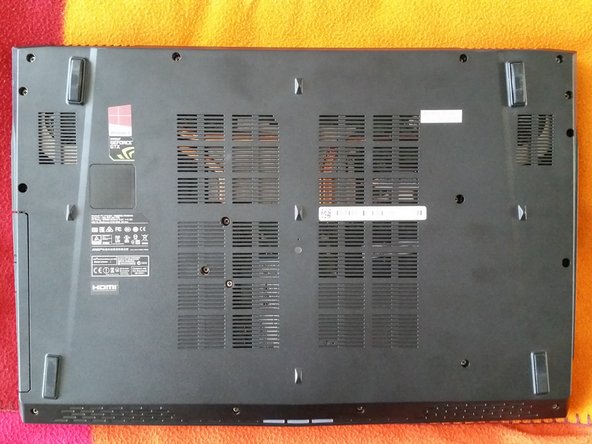

مرحله 2- برداشتن پیچ ها
- پیچ ها را بردارید. در تصویر 1، می توان از پیچ گوشتی استفاده نمود. ابتدا این پیچ را بردارید. در صورت برداشتن این پیچ، درایو DVD دیده می شود.
- برچسبی در قسمت راست و بالای لپ تاپ وجود دارد که با عنوان گارانتی عمل می کند.

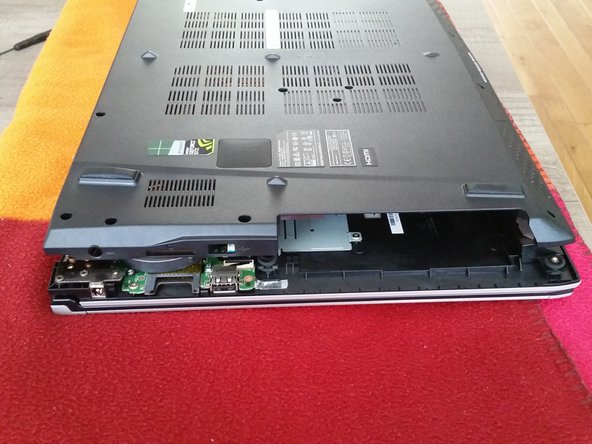

مرحله 3- برداشتن صفحه پایین
- با شل کردن قسمت راست لپ تاپ، از سمت چپ و پشت شروع کرده تا کاور پایین برداشته شود.
- سمتی که جک های صدا وجود دارند باید در آخر برداشته شود. از این قسمت شروع نکنید.

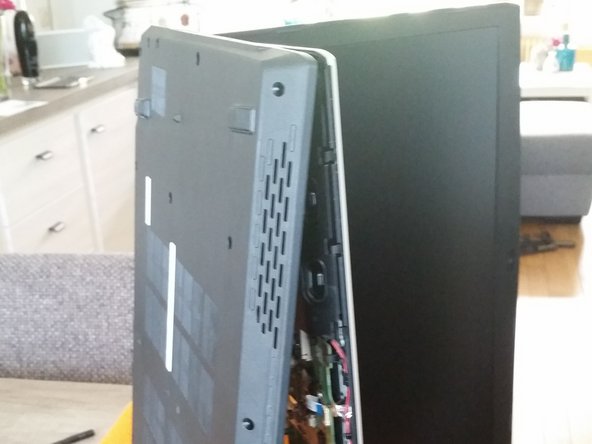

مرحله 4
- اگر قسمت پایین به درستی برداشته شود، در اینصورت می توان پشت لپ تاپ را از قسمت پشت جدا نمود.

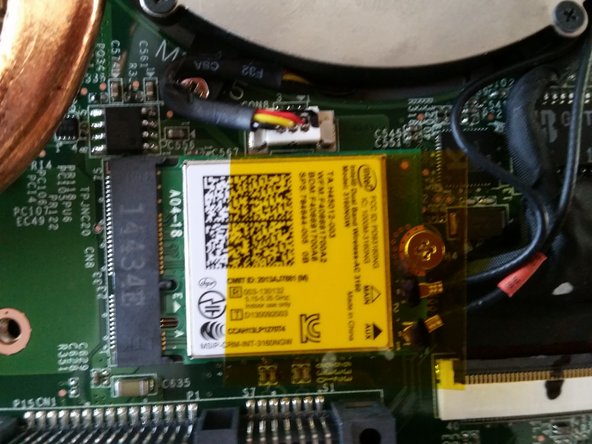

مرحله 5- مادربرد
- در این نقطه، قطعات اصلی در لپ تاپ دیده می شوند از جمله:

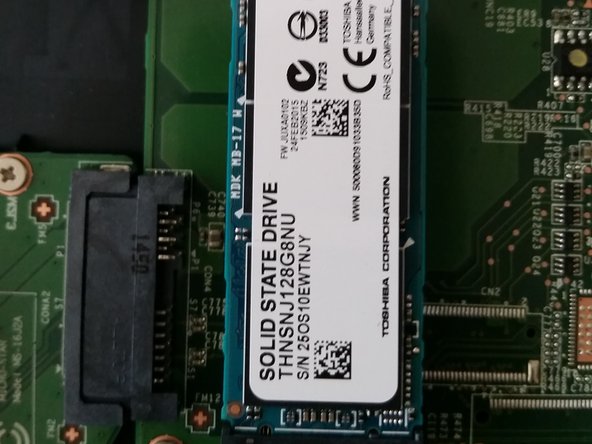

- 2 SSD که توسط توشیبا ساخته شده، وای فای اینتل NGFF، 8 گیگابایت SK Hynix DDR3L، 1 ترابایت هارد دیسک توشیبا

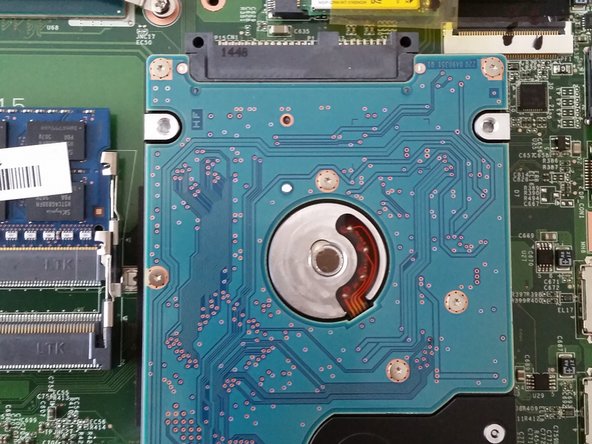

مرحله 6- قطعات
- قطعات اصلی لپ تاپ در تصویر مقابل دیده می شوند.
