آیا با تعویض جک برق Q400A-BHI7N03 ایسوس آشنایی دارید؟ در این مقاله از ایران سرویس به این موضوع خواهیم پرداخت.
آشنایی با تعویض جک برق Q400A-BHI7N03 ایسوس
برای تعویض جک برق Q400A-BHI7N03 ایسوس طبق مراحل زیر پیش بروید:
مرحله 1- تعویض جک برق Q400A-BHI7N03 ایسوس
- لپ تاپ را وارونه کرده به طوریکه باتری آن مقابل شما قرار بگیرد.
- دو دکمه دارای علامت قفل/ باز نزدیک باتری در سمت راست نوت بوک را به موقعیت باز حرکت دهید.
- لبه بالای باتری را گرفته و به سمت بالا بلند کرده تا باتری از شیار خود آزاد شود.

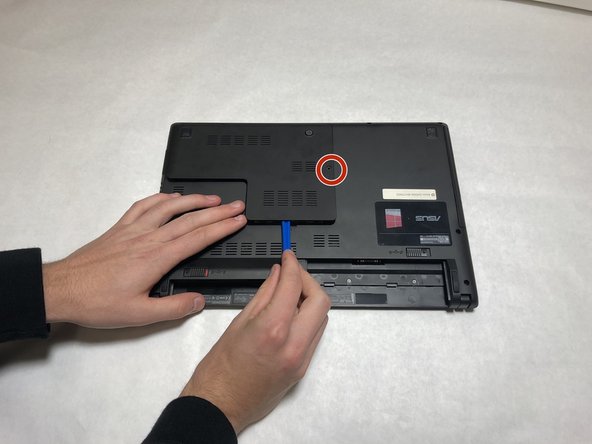

مرحله 2 برداشتن کاور پایین
- پیچ مشکی 8 میلیمتری فیلیپس #0 را بردارید.
- کاور پایین را با ابزار بازکننده پلاستیکی بلند نموده و سپس بردارید.
مرحله 3 برداشتن 4 پیچ مشکی 8 میلیمتری
- 4 پیچ مشکی 8 میلیمتری فیلیپس #0 را بردارید.
- درایو را بلند کرده و بردارید.
مرحله 4 باز کردن 3 پیچ 8 میلیمتری
- پیچ نقره ای 8 میلیمتری فیلیپس #0 را بردارید.
- 3 پیچ 8 میلیمتری فیلیپس #0 را بردارید.

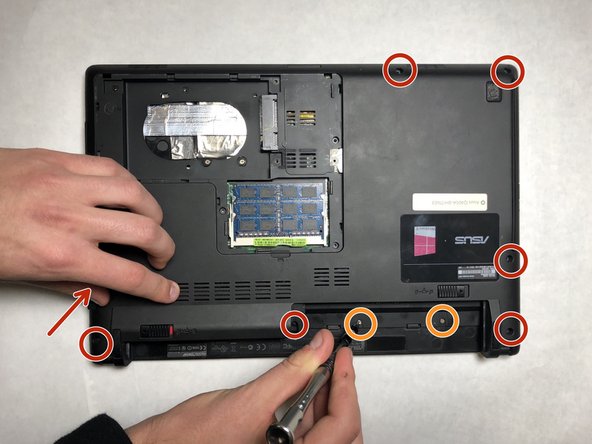

مرحله 5 باز کردن 7 پیچ مشکی 8 میلیمتری
- 7 پیچ مشکی 8 میلیمتری فیلیپس #0 اطراف دستگاه را بردارید.
- 2 پیچ نقره ای 8 میلیمتری فیلیپس #0 زیر باتری را بردارید.

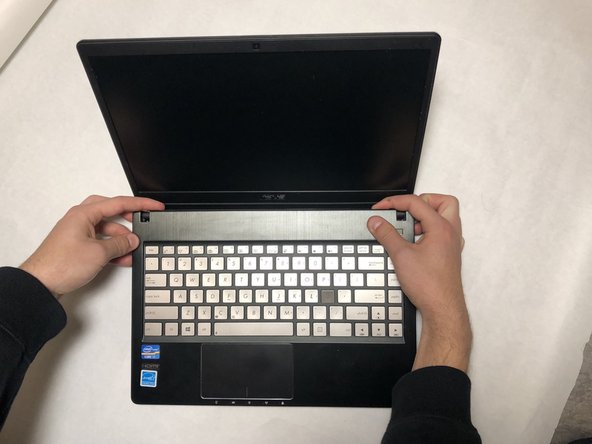

مرحله 6 بلند کردن کیبورد و تاچ پد
- دستگاه را به سمت راست چرخانده و کیبورد و تاچ پد را با دو دست به آرامی بلند کنید.

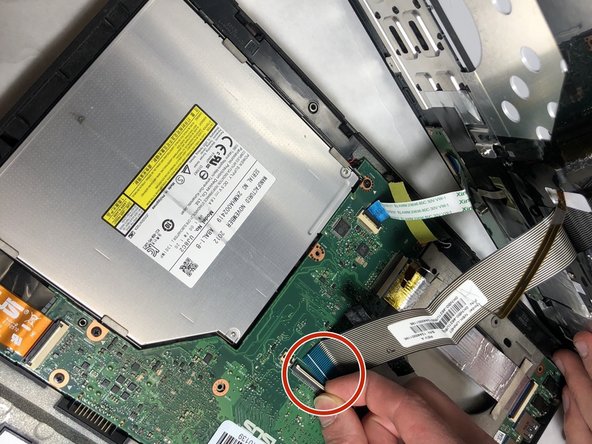

مرحله 7 ازاد کردن کانکتور ZIF (نیروی درج صفر) را با اسپادگر پلاستیکی
- کانکتور ZIF (نیروی درج صفر) را با اسپادگر پلاستیکی آزاد کنید.
- کابل نواری را با دست از کانکتور ZIF بردارید.
در زمان آزاد کردن کانکتور ZIF از نیروی زیادی استفاده نکنید.
بیشتر بخوانید: تعویض فن ROG G56JK ایسوس

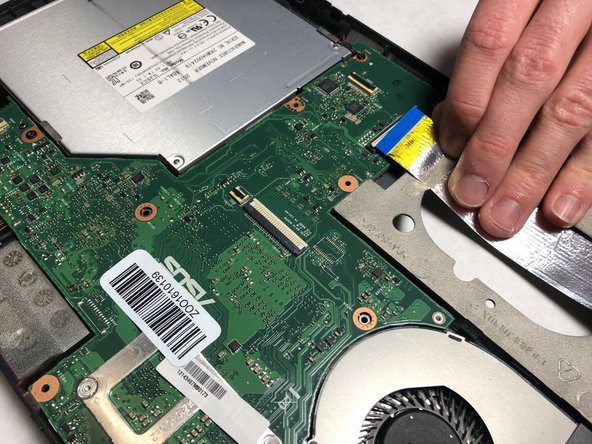

مرحله 8 باز کردن دو کابل نواری محافظ
- دو کابل نواری محافظ که در مرحله 7 بیان شده اند را بردارید.
مرحله 9 برداشتن 2 پیچ مشکی 8 میلیمتری
- 2 پیچ مشکی 8 میلیمتری فیلیپس #0 را بردارید.
- سر آنتن را با موچین محکم گرفته و بطور مستقیم بلند کرده تا قطع شود.
کابل های آنتن از طریق سوکت های کوچکی متصل هستند. در زمان اتصال و قطع آنتن ها صدای اندکی شنیده شده که طبیعی است.

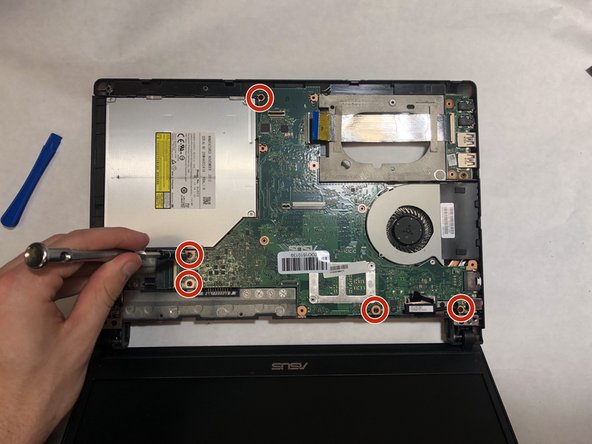

مرحله 10 برداشتن 5 مرحله پیچ مشکی 8 میلیمتری
- 5 مرحله پیچ مشکی 8 میلیمتری فیلیپس #0 را بردارید.
مرحله 11 برداشتن درایو نوری
- درایو نوری را محکم گرفنه و آن را به سمت بیرون حرکت داده تا برداشته شود.
مرحله 12 جدا کردن مادر برد از دستگاه
- مادربرد را به آرامی بلند کرده تا کاملا از دستگاه برداشته شود.
- کابل صدا را با شدت به آرامی قطع کرده تا با دسترسی به جک برق بتوان این قطعه را تعویض کرد.
