مرحله 1 تعویض پورت – گرم کردن iOpener
پیشنهاد می شود تا قبل از شروع کار، مایکروویو را تمیز کنید زیرا ممکن است هر گونه کثیفی به iOpener بچسبد. در اولین مرحله از تعویض پورت HTC One S:
- iOpener را در مرکز مایکروویو قرار دهید.
مطمئن شوید که صفحه به طور آزاد می چرخد. اگر iOpener بچسبد، ممکن است زیاد گرم شده و بسوزد.
مرحله 2
- iOpener را به مدت 30 ثانیه گرم کنید.
- در کل روند تعمیر، همچنانکه iOpener خنک می شود، آن را در برای 30 ثانیه اضافی در مایکروویو مجددا گرم کنید.
دقت کنید که iOpener در وطل تعمیر زیاد گرم نشود. گرمای زیاد ممکن است باعث سوختگی iOpener شود.
هرگز iOpener را در صورت متورم شدن لمس نکنید.
اگر iOpener هنوز در وسط زیاد داغ شده است، اجازه دهید تا قبل از گرمای مجدد خنک شود.گرم کردن مناسب iOpener باید بالای 10 دقیقه باشد.
مرحله 3
- IOpener را از مایکروویو خارج کرده، آن را از یکی از دو انتهای صاف به منظور جلوگیری از مرکز داغ نگهدارید.
IOpener بسیار داغ خواهد شد، بنابراین هنگام جابجایی آن دقت کنید. در صورت لزوم از اجاق گاز استفاده کنید.
مرحله 4- کیس عقب
- iOpener گرم شده را از کیس پایین قرار دهید.
اجازه دهید تا iOpener به مدت 1 دقیقه بماند تا چسب زیر کیس آن نرم شود.
مرحله 5

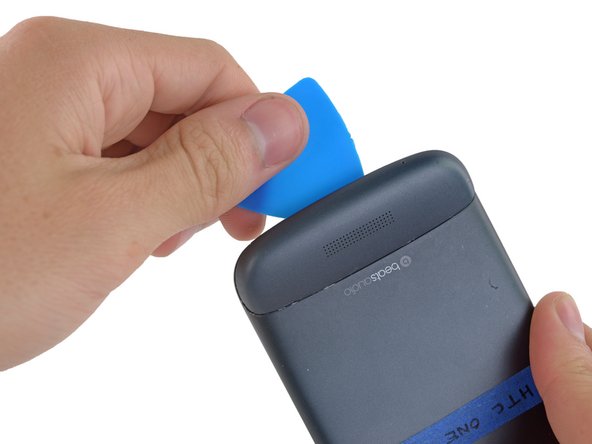

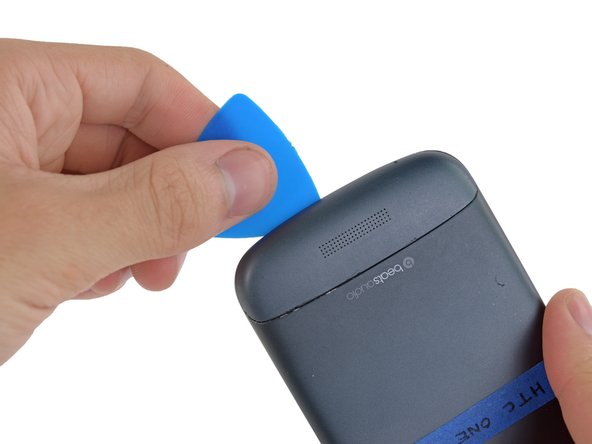

- پیک بازکننده را در گوشه شکاف بین کیس پایین و کیس عقب به آرامی وارد کنید.
- پیک بازکنننده را در امتداد کیس حرکت داده، و آن را از چسب بلند کنید.
مرحله 6
- کیس پایین را با انشگت خود از مابقی گوشی بیرون بکشید.
مرحله 7

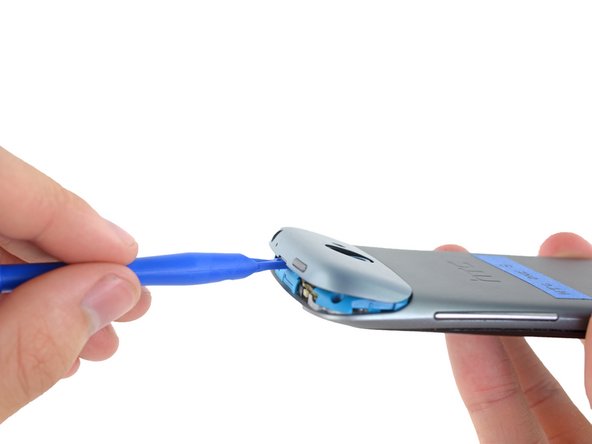

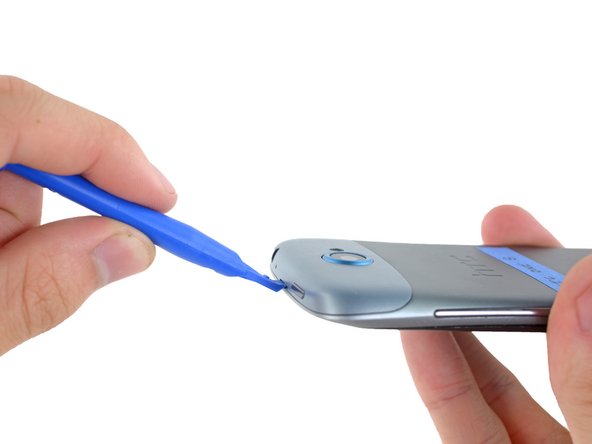

- از شیار نزدیک جک هدفون شروع نموده و کیس بالا را با ابزار بازکننده پلاستیکی بلند نمایید.
مرحله 8
- کیس بالا را با انگشت خود از مابقی گوشی بیرون بکشید.
مرحله 9
- پیچ های زیر را که کیس عقب را به مابقی گوشی نگهداشته اند بردارید:
- دو پیچ 3.15 میلیمتری فیلیپس #00
- یک پیچ 4.14 میلیمتری تروکس T5
- یک پیچ 4 میلیمتری تروکس T5
مرحله 10

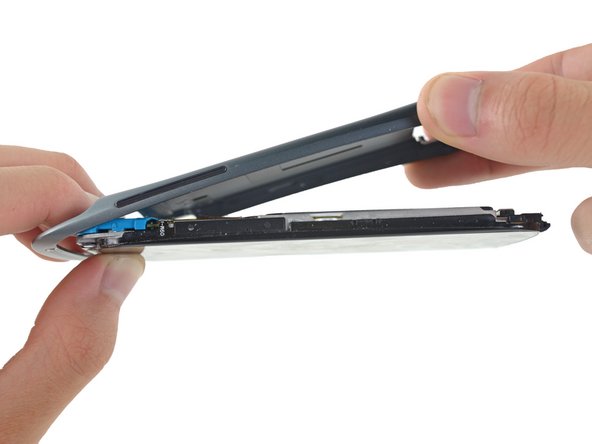

- انگشتان خود را در هر سمت گوشی قرار داده و روی کیس عقب را به آرامی به بالا فشار دهید.
ابتدا از پایین گوشی شروع کنید زیرا کیس عقب اطراف جلوی گوشی از قسمت بالا پیچانده شده است که بلند کردن از این قسمت غیرممکن است.
مرحله 11
کیس عقب را با دست از مابقی گوشی بیرون بکشید.
مرحله 12- باتری

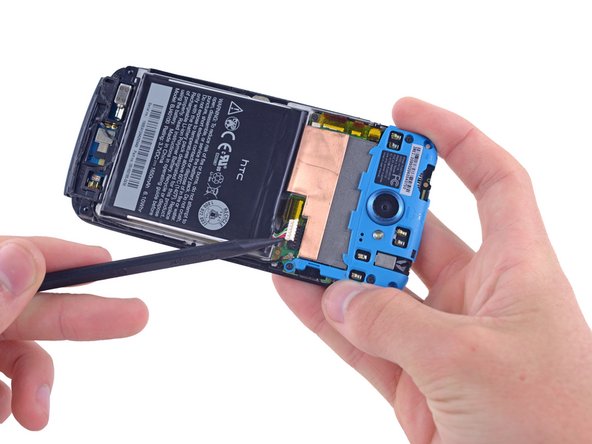

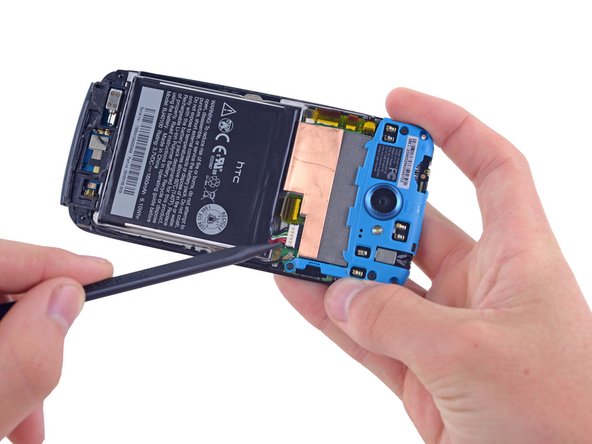

- با استفاده از انتهای گرد اسپادگر، کابل باتری را بلند نموده و کانکتور را آزاد کنید.
مرحله 13

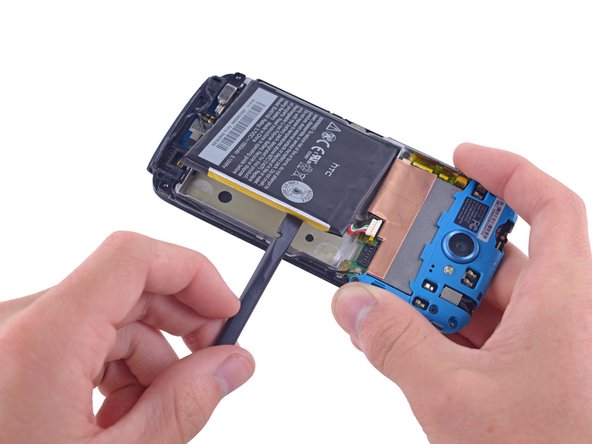

- با انتهای صاف اسپادگر، از زیر باتری شروع نموده و آن را از چسب جدا کنید.
مرحله 14
- باتری را از گوشی بردارید.
مرحله 15- مادربرد
- 3 پیچ 3.15 میلیمتری فیلیپس #00 را از کیس فیروزه ای بردارید.
مرحله 16

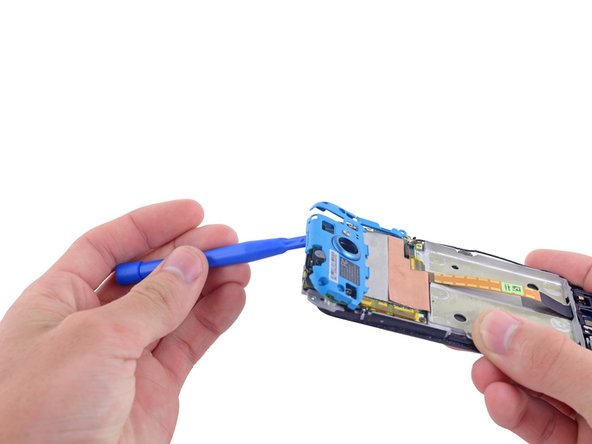

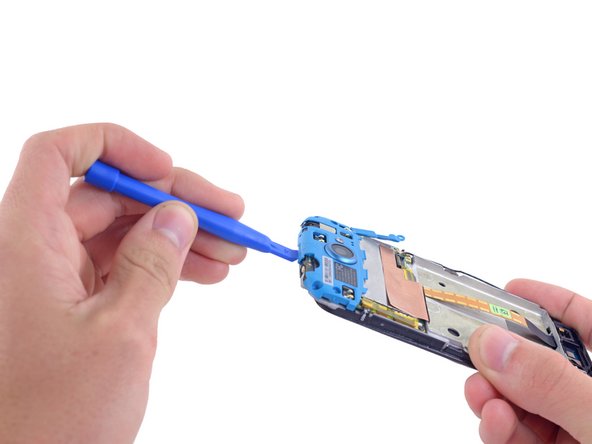

- با استفاده از ابزار بازکننده پلاستیکی، کیس فیروزه ای را از انتهای نزدیک جک هدفون بلند کنید.
مرحله 17

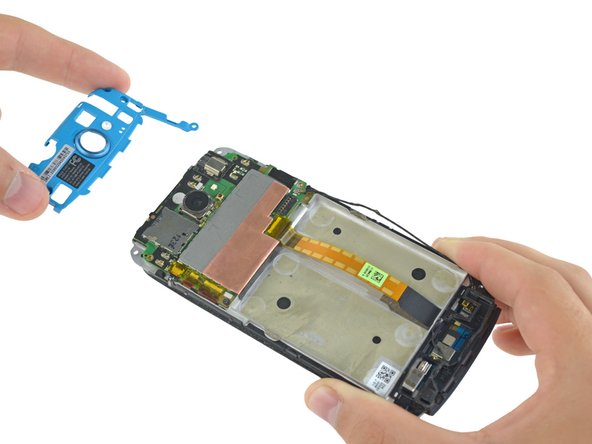

- کیس فیروزه ای را از گوشی بردارید.
مرحله 18

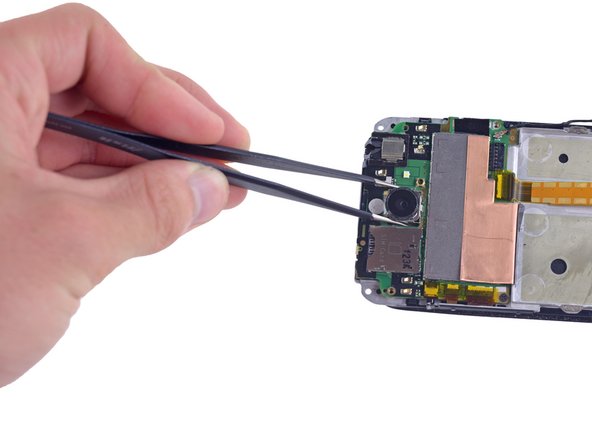

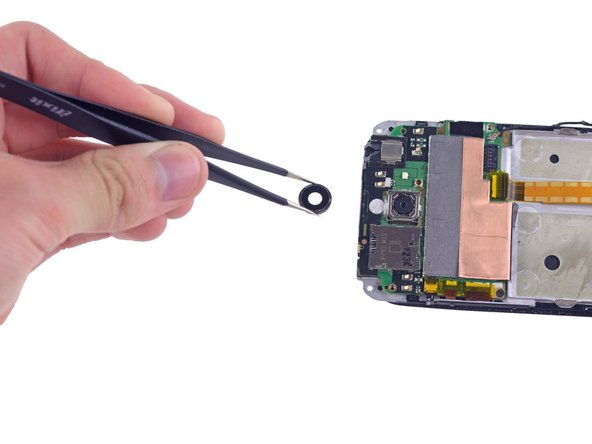

- فیلتر دوربین اکنون حرکت می کند، بنابراین آن را با موچین بردارید.
مرحله 19

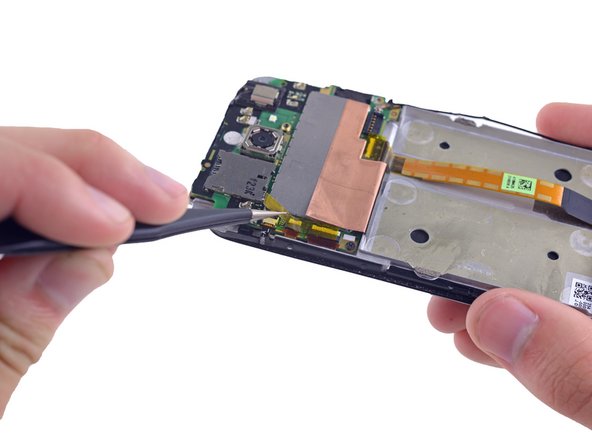

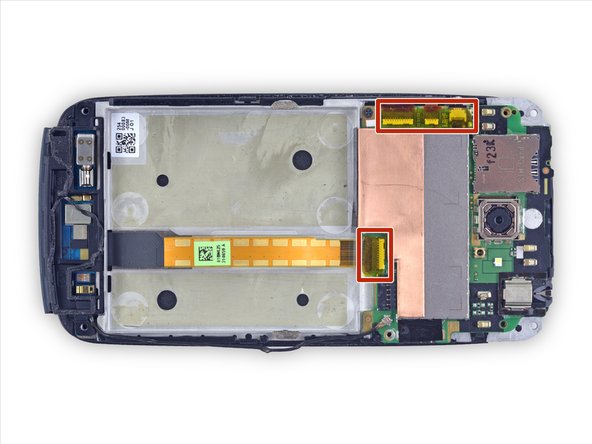

- با استفاده از موچین، نوار پلی آمید زرد را بلند کنید که کانکتورهای ZIF را پوشانده است.
مرحله 20

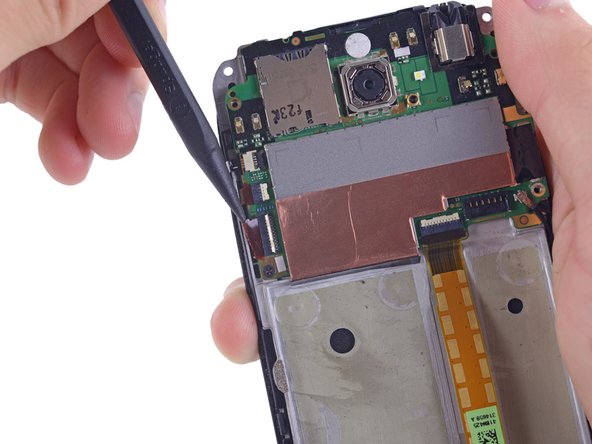

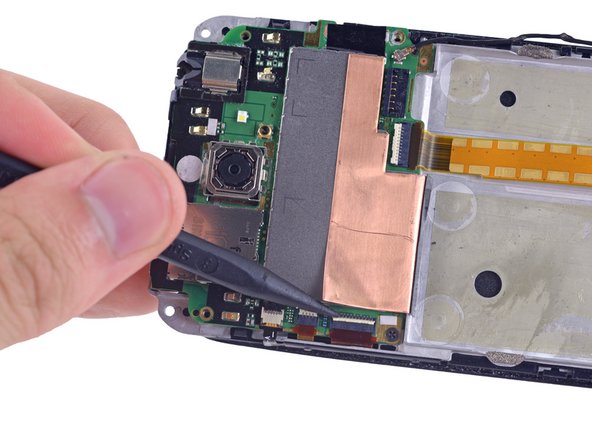

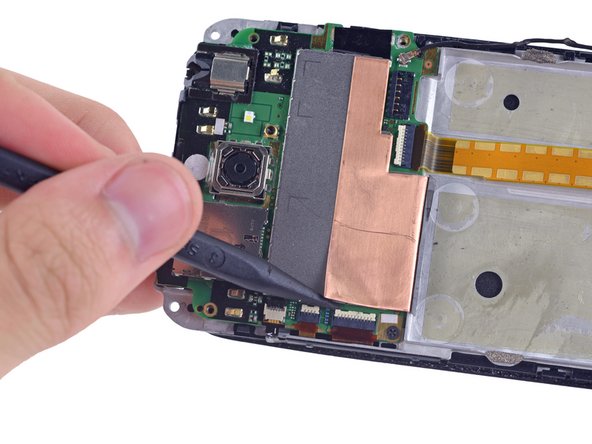

- نوار سفید روی بزرگترین کانکتور ZIF در مقابل کانکتور USB را با انتهای گرد اسپادگر بلند کنید.
مرحله 21

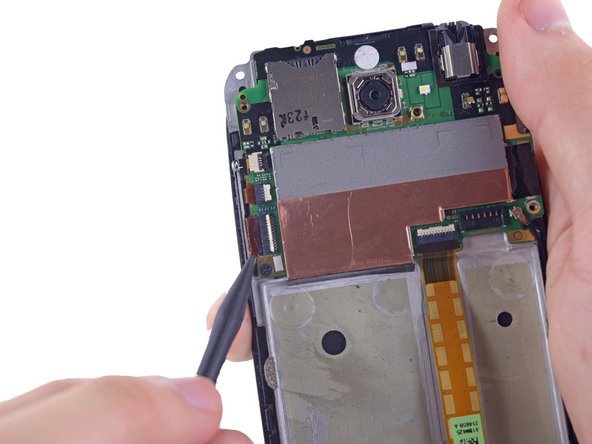

- کابل ZIF را با لبه گرد اسپادگر از کانکتور خود خارج کنید.
برای این کار، ممکن است در هر دو طرف کار کنید تا اینکه کل کابل آزاد شود.
مرحله 22
- این روش را از مراحل 19 تا 20 تکرار نموده تا کابل ها از کانکتورهای باقیمانده ZIF برداشته شوند.
مرحله 23

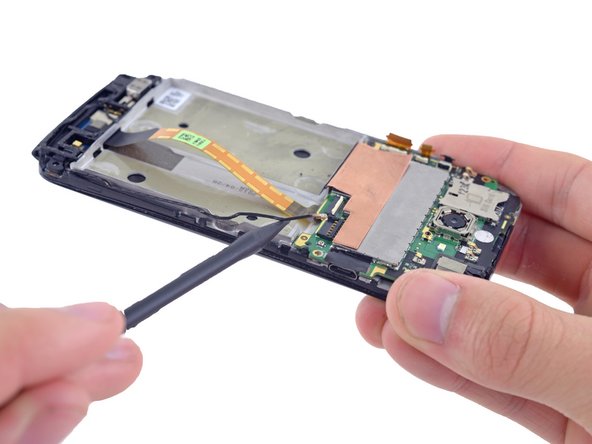

- با استفاده از انتهای گرد اسپادگر، کابل آنتن را از کانکتور خود بر روی مادربرد بلند کنید.
مرحله 24
- پیچ 3.15 میلیمتری فیلیپس #00 را از مادربرد بردارید.
مرحله 25

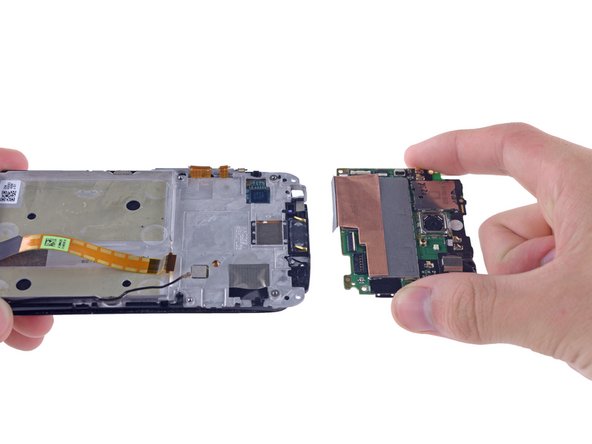

- مادربرد را از مابقی گوشی بردارید.
مرحله 26- پورت USB
- با استفاده از موچین، نوار چسب اطراف پورت USB را بردارید.
مرحله 27

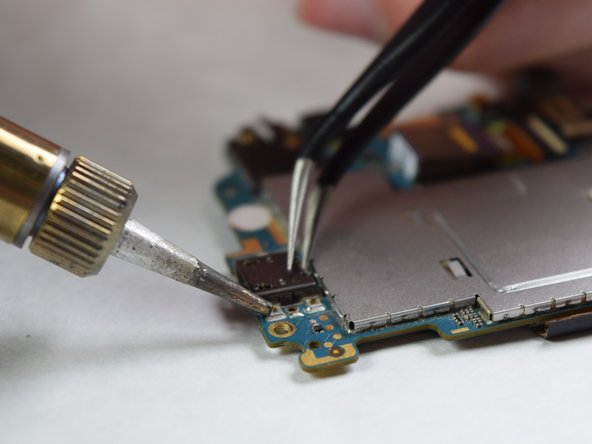

- ابزار لحیم کاری را در زاویه 400 سلیوس (752 درجه فارنهایت) قرار داده، اتصالات لحیم کنار پورت USB را گرم کنید. پورت را با موچین از برد بلد کنید.
هنگام کار کردن با تجهیزات دارای دمای بالا دقت کنید تا شانس سوختگی کاهش یابد.
هنگام لحیم کردن اتصالات دفت کنید زیرا گرما می تواند کیس پلاستیکی روی پورت را ذوب کند. پیشنهاد می شود تا دستورالعمل لحیم کاری قطعات سطحی را مطالعه نمایید.
