پیاده سازی N551J ایسوس

نحوه پیاده سازی N551J ایسوس به صورت زیر است:

مرحله 1- آماده سازی لپ تاپ برای پیاده سازی N551J ایسوس

• لپ تاپ را خاموش کنید.
• دستگاه های USB و کارت های SD را بردارید.

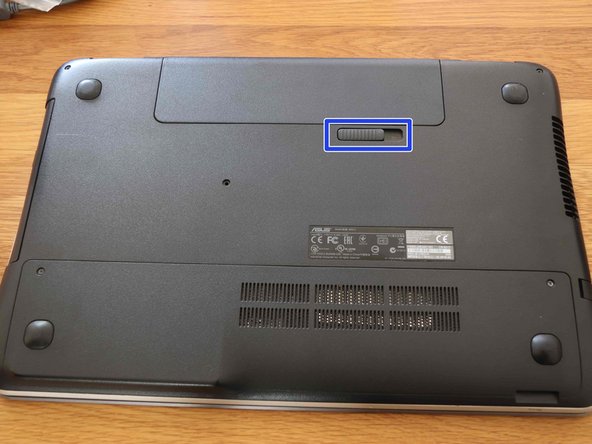

• لپ تاپ را وارونه نموده و باتری را نیز بردارید.

مرحله 2- برداشتن پیچ های بدنه اصلی

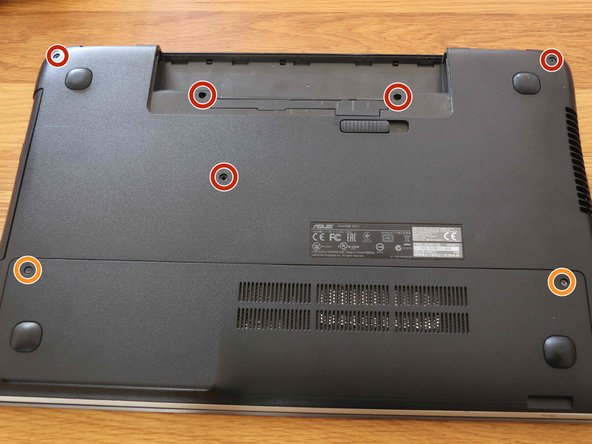

• تمامی پیچ های مشخص شده را بردارید:
• 4 پیچ فیلیپس #1
• 2 پیچ فیلیپس #0

پیچ های نارنجی بزرگتر هستند.

مرحله 3- برداشتن درایو دیسک

• درایو دیسک را از کیس بیرون آورید.
• پیچ های مشخص شده را بردارید:
• دو پیچ فیلیپس #0

مرحله 4- برداشتن کاور پشت

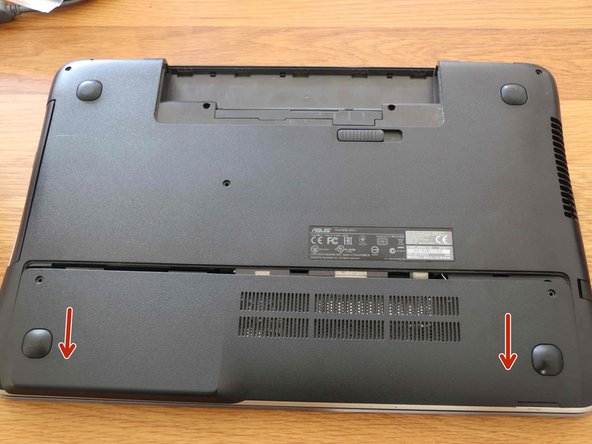

• کاور پشت را به سمت پایین حرکت داده تا برداشته شود.

مرحله 5- قطع کردن کانکتورها

• کانکتور مشخص شده را با انتهای صاف اسپادگر قطع کنید.

مرحله 6- برداشتن سخت افزار

• HDD را با باز کردن پیچ های مشخص شده و حرکت دادن کیس آن به سمت جهت، بردارید.
• 4 پیچ فیلیپس #0
• بازوهای فلزی یک طرف را به آرامی فشار داده تا حافظه برداشته شود.
• ماژول WLAN را با قطع کردن آنتن ها و باز کردن پیچ مشخص شده، بردارید.
• پیچ فیلیپس #0

از نوک اسپادگر برای قطع کردن آنتن ها استفاده نمایید.

مرحله 7- برداشتن پیچ های بدنه اصلی

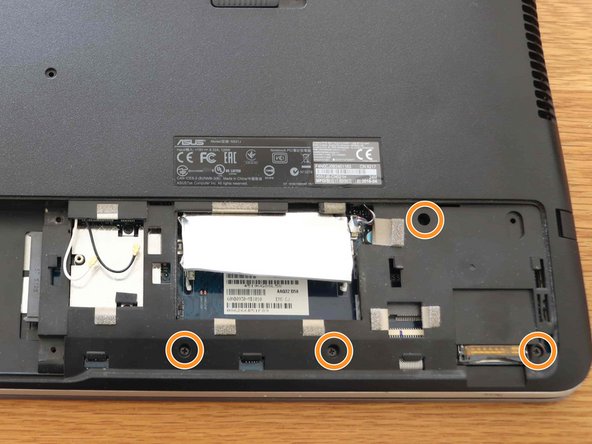

• پیچ های مشخص شده را بردارید.
• 4 پیچ فیلیپس #0

مرحله 8- باز کردن کیس

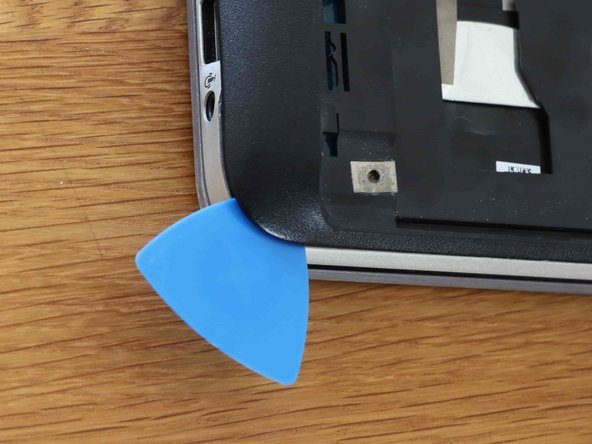

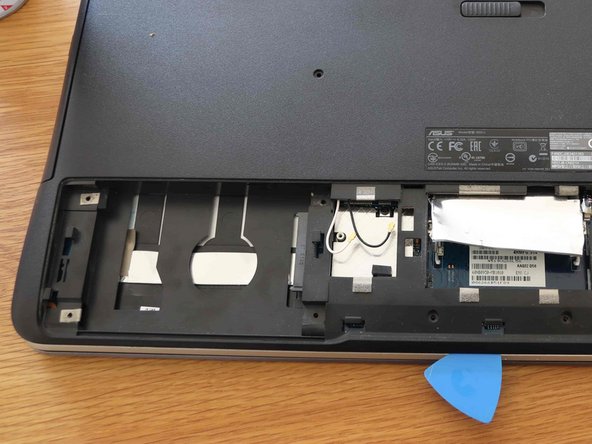

• ابتدا دهانه پیک را در گوشه جک هدفون وارد کرده تا کیس باز شود.
• پیکرا به سمت راست حرکت دهید.
• این کار را برای دو سمت دیگر از گوشه ها تکرار کرده، و تلاش نکنید تا یک سمت باتری باز شود.

به هنگام ایجاد صدا هیچ مشکلی وجود ندارد.

استفاده از اسپادگر ممکن است نیاز باشد. در صورت لزوم، از انتهای صاف آن استفاده کنید.

مرحله 9- باز کردن باتری از کیس

• پیک ها را وارد کرده و مطمئن شوید که تمامی گیره های پلاستیکی آزاد هستند.
• کل لپ تاپ را 180 درجه بچرخانید.

بدنه پلاستیکی مشکی را در این مرحله برندارید.

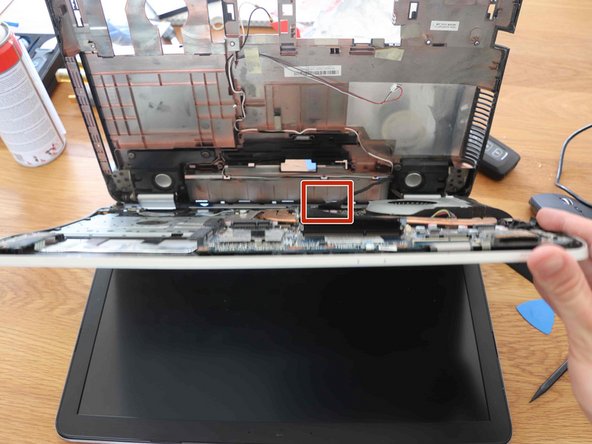

مرحله 10- باز کردن لپ تاپ

• کیبورد را باز کنید در حالیکه بدنه آلومینیومی را نگهداشته اید.
• بدنه آلومینیومی را به آرامی به سمت خود حرکت دهید.

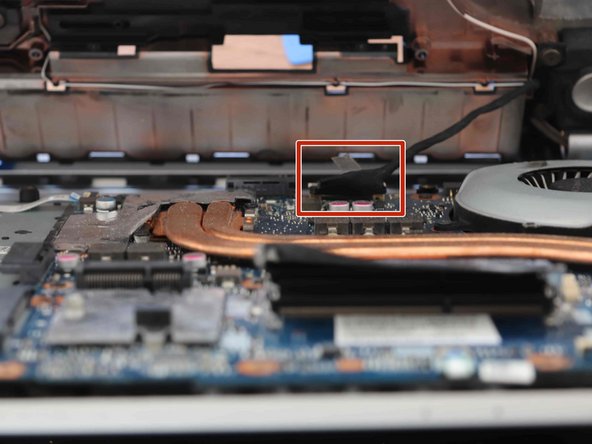

• کانکتور مشخص شده را با کشیدن نوار پلاستیکی قطع کنید.

باز کردن لپ تاپ در این موقعیت الزامی است.

در زمان شنیدن ترک خوردگی کار نکنید و تلاش کنید تا بدنه را مجددا قرار دهید.

مرحله 11- نگهداری

• اکنون به سخت افزار داخلی لپ تاپ دسترسی دارید.
• این مرحله را برای مونتاژ مجدد به طور معکوس دنبال کنید.

در طول مونتار مجدد، جهت کانکتور قطع شده در مرحله 6 را به یاد داشته باشید.

در طول مونتاژ مجدد، به بسته شدن بدنه آلومینیومی دقت کنید. گیره های پلاستیکی روی باتری ظریف هستند.
